144
VETENSKAPEN OCH LIVET
regulatorn verkar sålunda på nålen i
mitten och reglerar vattentilloppet. Men om
regulatorn minskar inloppets sektion
alltför tvärt, när belastningen avtar, kan
ledningen sprängas sönder. För att
verkställa en snabb förändring i
vattentilloppet utan att riskera en sådan
olycka har man uppfunnit en apparat, kallad
avlänkare, på vilken regulatorn först
verkar. Avlänkaren avböjer hela strålen
eller en del av densamma och gör det
möjligt för regulatorn att långsamt
påverka nålen.
Peltons hjul är mycket enkelt men
utnyttjar ändock över 85 % av mycket
höga fall. Vid en schweizisk fabrik
(Ful-by) fungerar ett Peltonhjul på 30.000
hästar under ett fall på 1.650 meter med
en rotationshastighet av 500 varv i
minuten.
Man bygger likaledes turbiner med
flera hjul och flera munstycken på samma
hjul.
Ehuru Peltonhjulen rotera i luften
innesluter man dem i ett skåp för att hin-
dra att vattnet slungas omkring i
maskin-hallen. För att vätskan från en skopa
icke skall falla ned på de följande förser
man skåpet med snett ställda väggar, som
tömma ut vattnet direkt i avloppskanalen.
Regleringen av en motors hastighet
sker i allmänhet med en
centrifulgalta-chymeter, av typen Watts pendel. Det
är lätt att konstruera en tachymeter
tillräckligt kraftig i sig själv för att regle-
ra en ångmaskins organ, men på turbinen
måste man hava en hjälpkraft för att
kunna utföra regleringen. Pendeln
verkar icke direkt på tilloppet utan sätter
igång eller stoppar en hjälpmotor som
utför manövern. Vanligen arbetar
denna motor med olja under tryck.
Vattenturbinerna äro ett fulländat
medel att utnyttja den tillgängliga energien
hos strömmande vatten och att överföra
denna energi i den lätt transporterbara
formen elektricitet. De äro ett
betydelsefullt instrument för att spara den
energi som på jorden står till vårt
förfogande.

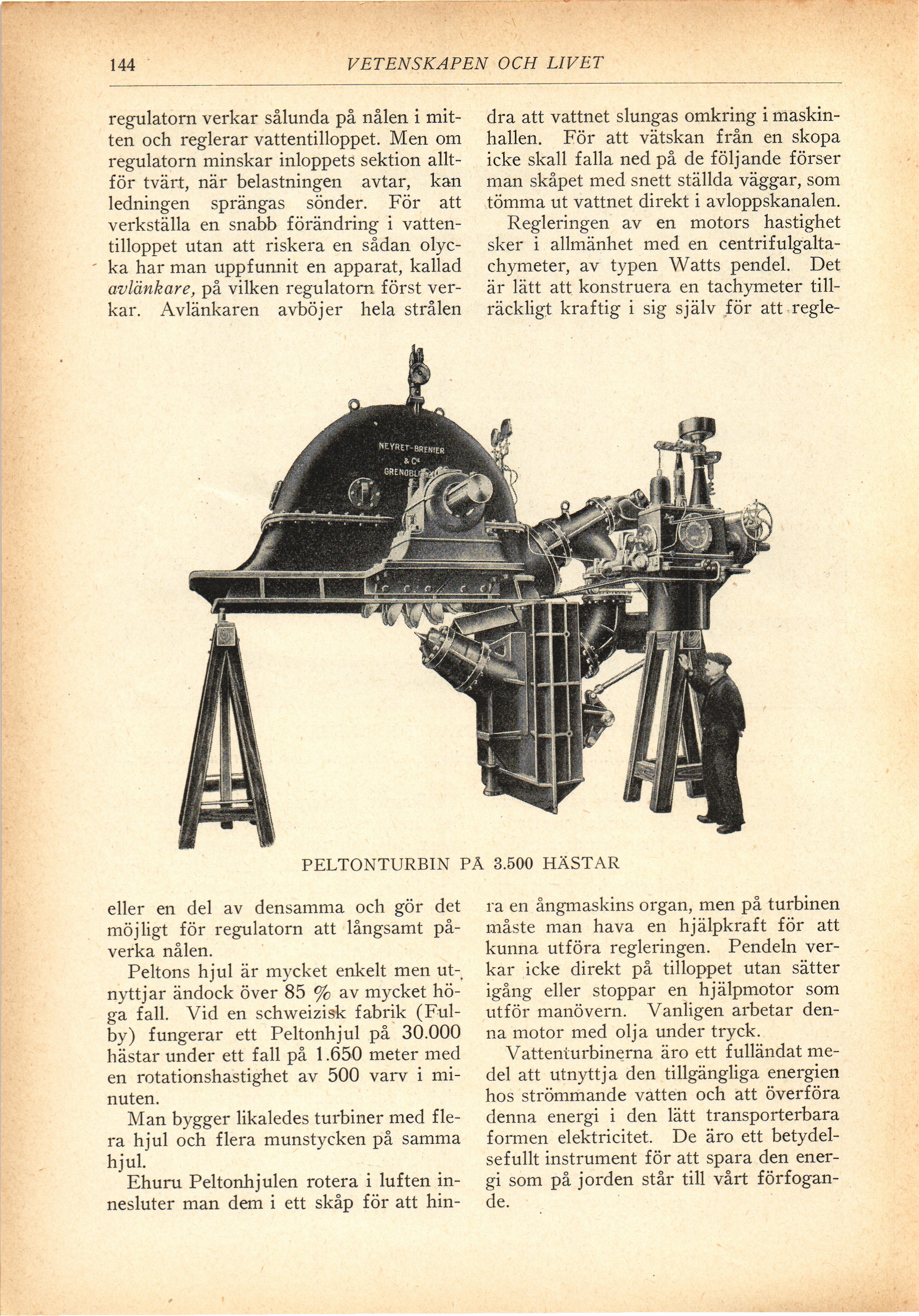

PELTONTURBIN PÄ 3.500 HÄSTAR
