netisk homogenitet blir det icke lika
stark induktionsström i detektorns ena
rulle som i den andra rullen.
Därav följer att de elektromotoriska
krafterna som uppkomma i de båda
rullarna äro mer eller mindre olika.
Följaktligen inregistrerar detektorn alltid en
ström variation varje gång den passerar
över någon ojämnhet i den magnetiska
kontinuiteten, d. v. s. över en farlig
punkt. Man använder två rullar för att
undvika växlingar i elektromotoriska
kraften genom ändringar i strömstyrkan.
Man har vidare en galvanometernål
som mäter den svaga elektromotoriska
kraften i detektorns lindningar. Man
använder sig av en aperiodisk
d’Arson-valgalvanometer, som står skyddad för
fukt. Instrumentets avvikelse
registreras på en film som förflyttar sig
likformigt framför en trång öppning, genom
vilken går en ljusstråle som reflekterats
från galvanometerns spegel. På
fotplattan finnas reostater och strömbrytare.
När man skall pröva en räls medels
defektoskopet placerar man solenoiden,
detektorns försöksrullar och den
elektriska motorn på en vagn som flyttas
fram längs rälsen (figuren här ovan).
Solenoiden består av en
mässingscylinder med 25
centimeters diameter och 50 cm.
längd, på vilken spiralerna av
isolerad koppartråd äro
upprullade. Vagnen löper på
två trissor, av vilka den ena
medels ett par koniska
kugghjul drives av den lilla
elektriska motorn under
solenoiden. Den andra trissan
påverkar medels en kuggstång
och ett hjul två elektriska
kontakter, vilka momentant
sluta strömmen när vagnen
gått omkring 0,9 meter. Det
ena av kontaktparen, som
man ser till vänster på
vagnens fot, tjänar till att
åstadkomma förbindelsen med so:
;dari det andra är
med detektorns
rullar.
Figuren på sidan 254
visar reostaten och fotografiapparaten.
Denna kan förflyttas framför en
horisontell springa, uttagen i en långsträckt
kamera, under påverkan av en mekanism
som driver den nedanför installerade
elektriska motorn.
,Hela systemet bäres av kontrollådan,
på vars sidor man har strömbrytarna och
reostaterna.
En ampéremeter anger styrkan på

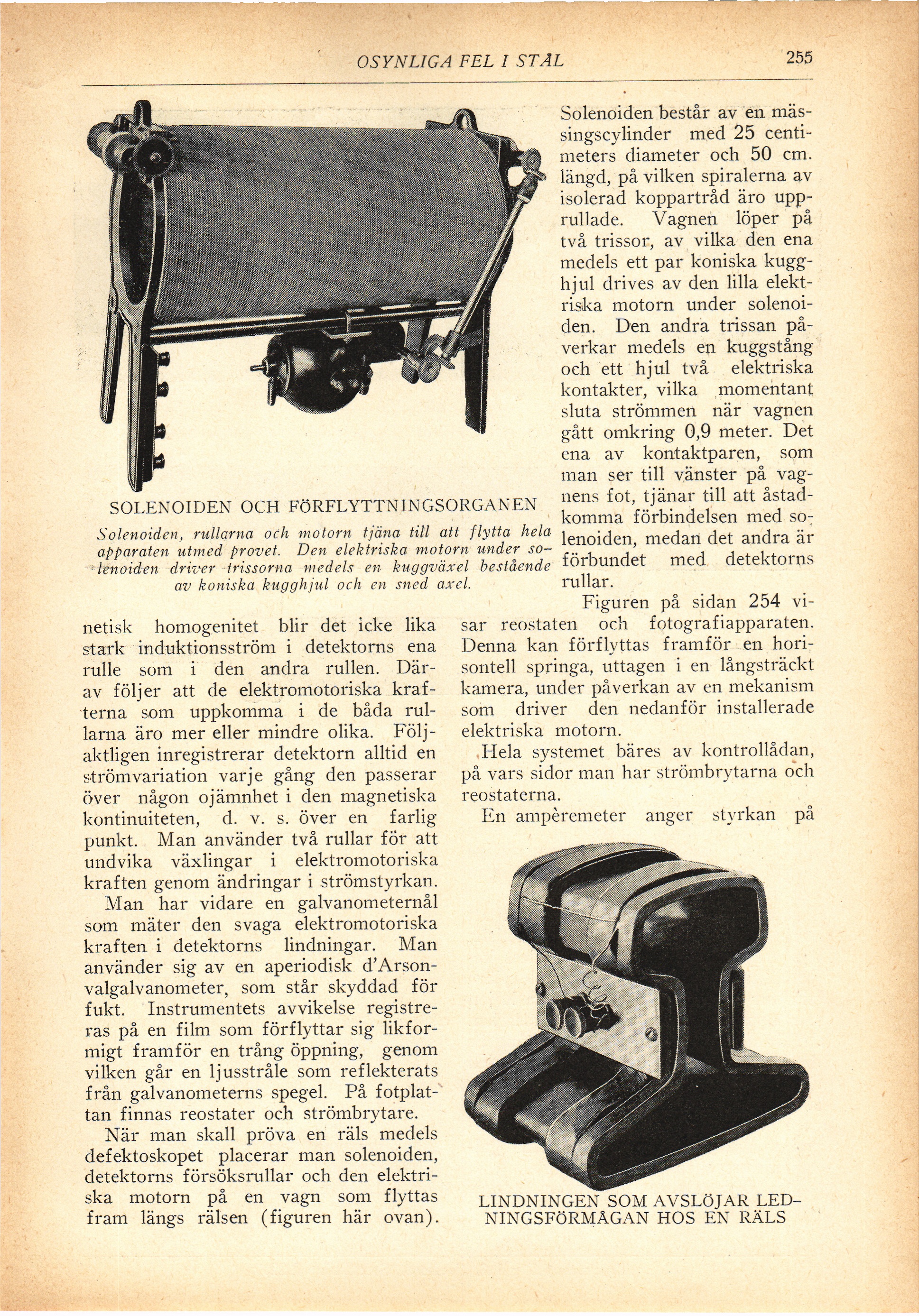

SOLENOIDEN OCH FÖRFLYTTNINGSORGANEN
Solenoiden, rullarna och motorn tjäna till att flytta hela
apparaten utmed provet. Den elektriska motorn under
so-s ttnoiden driver trissorna medels en kuggväxel bestående lOrbunciet
av koniska kugghjul och en sned axel.
LINDNINGEN SOM AVSLÖJAR
LEDNINGSFÖRMÅGAN HOS EN RÄLS
