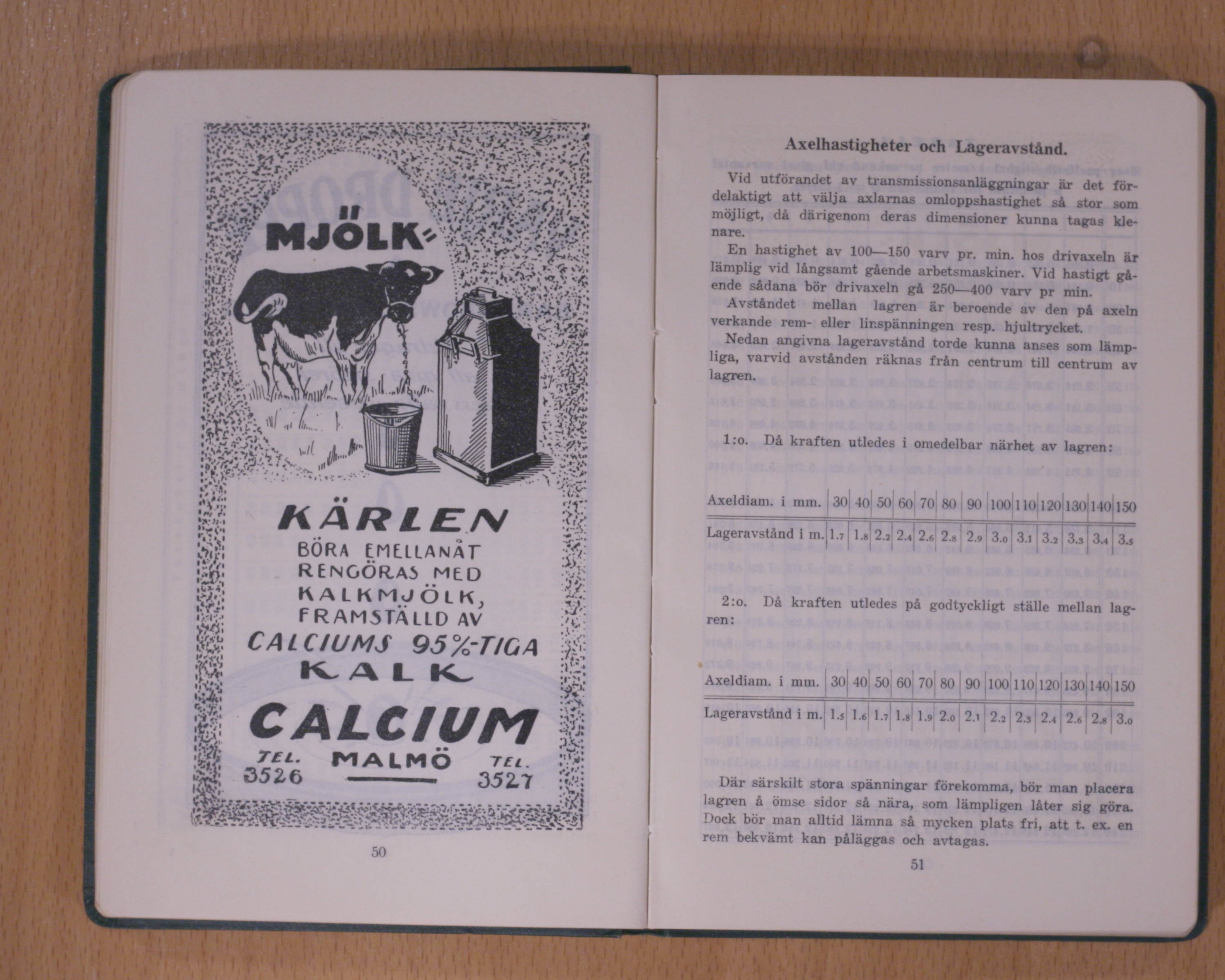

Axelhastigheter och Lageravstånd.
Vid utförandet av transmissionsanläggningar är det
fördelaktigt att välja axlarnas omloppshastighet så stor som
möjligt, då därigenom deras dimensioner kunna tagas
klenare.
En hastighet av 100—150 varv pr. min. hos drivaxeln är
lämplig vid långsamt gående arbetsmaskiner* Tid hastigt
gående sådana bör drivaxeln gå 250—400 varv pr min.
Avståndet mellan lagren ar beroende av den på axeln
verkande rem- eller lir.spänningen resp. hjultrycket.
Nedan angivna lageravstånd torde kunna anses som
lämpliga, varvid avstånden räknas från centrum till centrum av
lagren.
l:o. Då kraften utledes i omedelbar närhet av lagren:
Axeldiam. i mm.
30(40J50
6o| 70J 80190
100
110|l2O
130|l40|l50
Lageravstånd i m.
1.7 FlJ 2.1
2a
2.6|2.8|2.9
3.o
3.i 13.3
3.3 j 3.41 3,5
2:o. Då kraften utledes på godtyckligt ställe mellan
lagren:
Axeldiam. i mm.
30
40| 50J 60J 70j 80
90I100I110
120
130I140
150
Lageravstånd i m.
1.5
U I.tJLs I.9I2.0
2.11 2.21 2.3
2.4
2.6 12*
3.o
Där särskilt stora spänningar förekomma, bör man placera
lagren å Ömse sidor så nära, som lämpligen låter sig göra.
Dock bör man alltid lämna så mycken plata, fri, att t. ex. en
rem bekvämt kan påläggas och avtagas.
51
