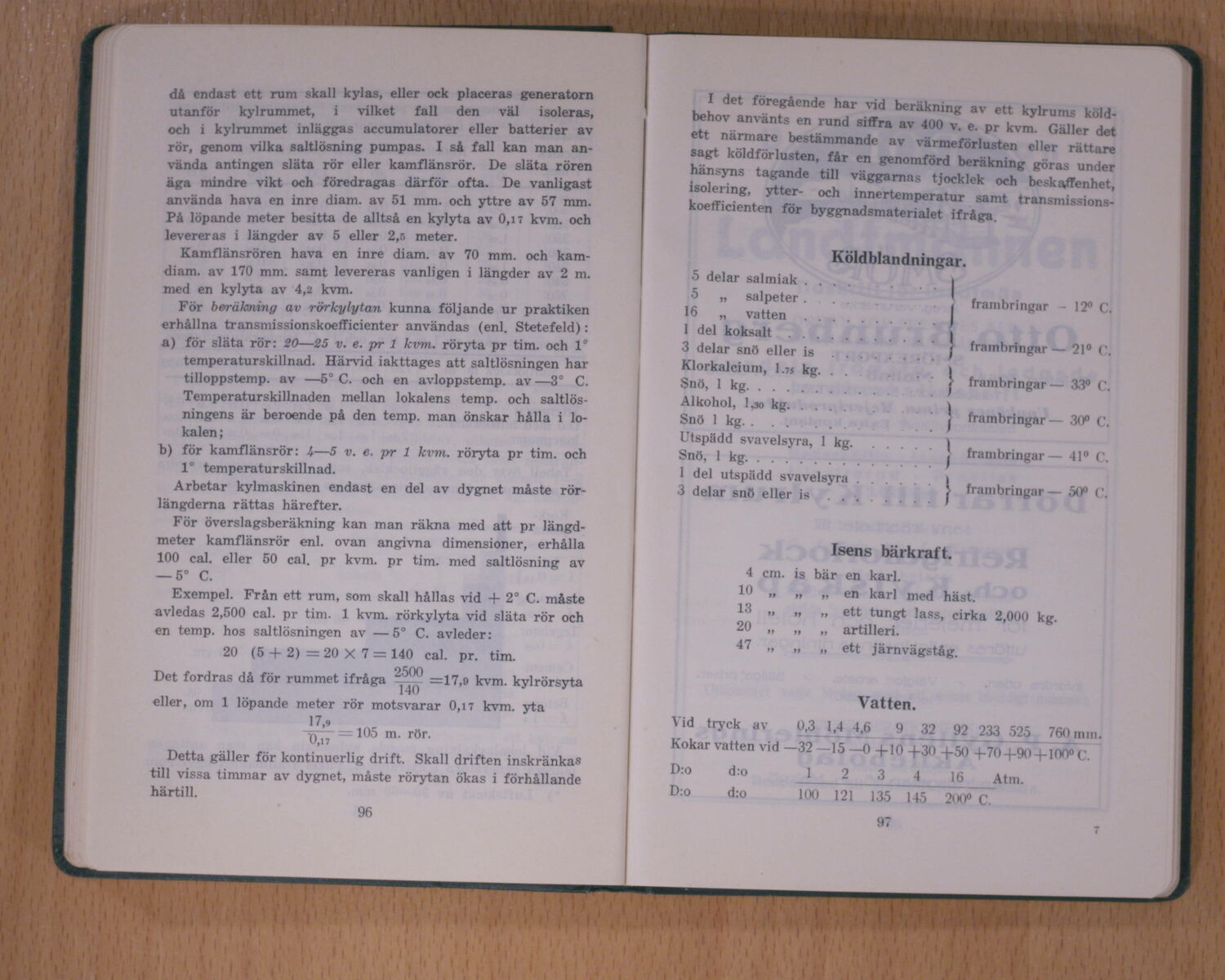

då endast ett rum skall kylas, eller ock placeras generatorn
utanför kylrummet, i vilket fall den väl isoleras,
och i kylrummet inläggas accumulatorer eller batterier av
rör, genom vilka saltlösning pumpas. I så fall kan man
använda antingen släta rör eller kamflänsrör. De släta rören
äga mindre vikt och föredragas därför ofta. De vanligast
använda hava en inre diam. av 51 mm. och yttre av 57 mm.
På löpande meter besitta de alltså en kylyta av 0,17 kvm. och
levereras i längder av 5 eller 2,5 meter.
KamflänsrÖren hava en inre diam. av 70 mm. och
kam-diam. av 170 mm. samt levereras vanligen i längder av 2 m.
med en kylyta av 4,2 kvm.
För beräkning av rörkylytan kunna följande ur praktiken
erhållna transmissionskoefficienter användas (enl. Stetefeld):
a) för släta rör: £0—25 v. e. pr 1 kvm. röryta pr tim. och 1°
temperaturskillnad. Härvid iakttages att saltlösningen har
tilloppstemp. av —5° C. och en avloppstemp. av —3° C.
Temperaturskillnaden mellan lokalens temp. och
saltlösningens är beroende på den temp. man Önskar hålla i
lokalen ;
b) för kamflänsrör: k—5 v. e. pr 1 kvm, röryta pr tim. och
1° temperaturskillnad.
Arbetar kylmaskinen endast en del av dygnet måste
rör-längderna rättas härefter.
För överslagsberäkning kan man räkna med att pr
längdmeter kamflänsrör enl. ovan angivna dimensioner, erhålla
100 cal. eller 60 cal. pr kvm. pr tim. med saltlösning av
— 5° C.
Exempel. Från ett rum, som skall hållas vid + 2° C. måste
avledas 2,500 cal. pr tim. 1 kvm. rörkylyta vid släta rör och
en temp. hos saltlösningen av —5° C. avleder:
20 (5 + 2) = 20 X 7 = 140 cal. pr. tim.
2500
Det fordras då för rummet ifråga —- =17,9 kvm. kylrörsyta
140
eller, om 1 löpande meter rör motsvarar 0,it kvm. yta
17,9
-fi— = 105 m. rör.
Detta gäller för kontinuerlig drift Skall driften inskränkas
till vissa timmar av dygnet, måste rörytan ökas i forhållande
härtill.
96
I I det föregående har vid beräkning av ett kylrums
köldbehov använts en rund siffra av 400 v. e. pr kvm. Gäller det
ett närmare bestämmande av värmeförlusten eller rättare
sagt köldförlusten, får en genomförd beräkning göras under
hänsyns tagande till väggarnas tjocklek och beskaffenhet,
isolering, ytter- och innertemperatur samt
transmissionskoefficienten för byggnadsmaterialet ifråga.
Köldblandningar
5 delar salmiak . . . , . .
5 „ salpeter. . . .
16 „ vatten . >» . . .
1 del koksatt . . . . £% .
3 delar snö eller is . . . .
Klorkalcium, 1.» kg. . . i
Snö, 1 kg. . . . . . . . . .
Alkohol, 1,30 kg. . *rn. .
Snö 1 kg. . . . .....
Utspädd svavelsyra, I kg.
Snö, 1 kg. t~v . ; f *t"t k
1 del utspädd svavelsyra . .
3 delar snö eller is /". . -. .
frambringar - 12° C.
I frambringar — 21° (
frambringar— 33° C.
frambringar— 30° C.
frambringar— 41° C
frambringar — 50° C
10
13
SO
47
Isens bärkraft.
4 cm. is bär en karl.
en karl med häst. *
ett tungt lass, cirka 2,000 kg.
artilleri.
ett järnvägståg.
Vid tryck av
Kokar vatten vid
D:o dro
Dro d:o
Vatten.
0,3 1,4 4,6 9 32
92 233 525 760 mm.
32 —15 —0 +10 +30 +50 +70 +90+100° C.
1 2 3 4 16 Atm.
100 121
135
97
145 200° C.
