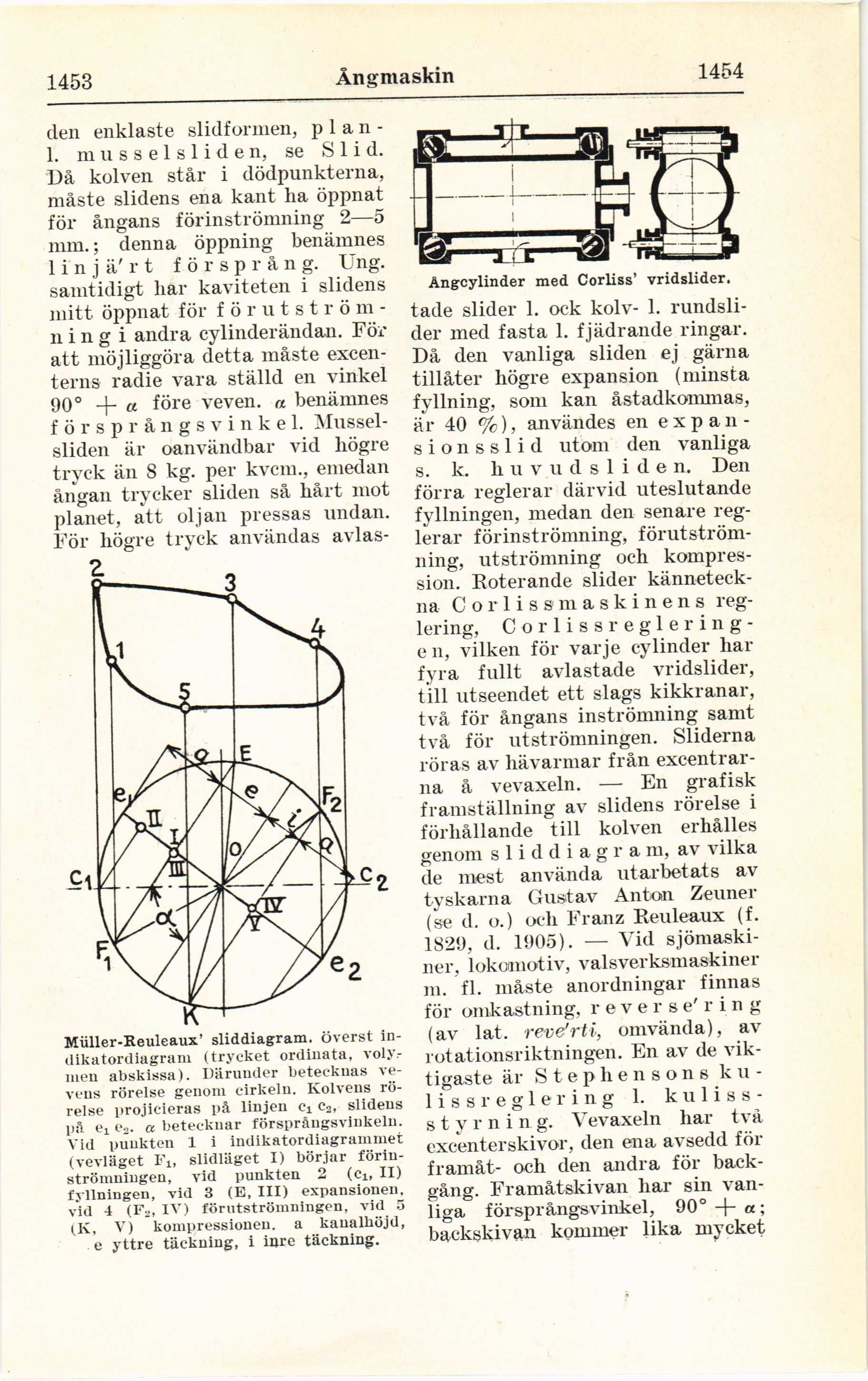

1453
Ångmaskin
1454
den enklaste slidformen, p 1 an
-L ni u s s e 1 s 1 i d e n, se S 1 i d.
Då kolven står i dödpunkterna,
måste slidens ena kant ha öppnat
för ångans förinströmning 2—-5
mm.; denna öppning benämnes
1 i n j ä’ r t försprång. Ung.
samtidigt har kaviteten i slidens
mitt öppnat för f ö r u t
strömningi andra cylinderändan. För
att möjliggöra detta måste
excen-terns radie vara ställd en vinkel
90° -j- « före veven, n benämnes
för språngsvinkel.
Mussel-sliden är oanvändbar vid högre
tryck än 8 kg. per kvcm., emedan
ångan trycker sliden så hårt mot
planet, att oljan pressas undan.
För högre tryck användas avlas-
Müller-Keuleaux’ sliddiagram. överst
indikatordiagram (trycket ordinata,
volymen abskissa). Därunder betecknas
vevens rörelse genom cirkeln. Kolvens
rörelse projicieras på linjen c, c2, slidens
på ex e2. a betecknar försprångsvinkeln.
Vid punkten 1 i indikatordiagrammet
(vevläget è\, slidläget I) börjar
förinströmningen, vid punkten 2 (ci, II)
fyllningen, vid 3 (E, III) expansionen,
vid 4 (F2, IV) förutströmningen, vid 5
(K, V) kompressionen, a kanalhöjd,
e yttre täckning, i inre täckning.
Ångcylinder med Corliss’ vridslider.
tade slider 1. ock kolv- 1.
rundslider med fasta 1. fjädrande ringar.
Då den vanliga sliden ej gärna
tillåter högre expansion (minsta
fyllning, som kan åstadkommas,
är 40 %), användes en
expan-sionsslid utom den vanliga
s. k. h u v u d s 1 i d e n. Den
förra reglerar därvid uteslutande
fyllningen, medan den senare
reglerar förinströmning,
förutström-ning, utströmning och
kompression. Roterande slider
känneteckna C o r 1 i s s m a s k i n e n s
reglering, Corliss regler i n
g-e n, vilken för varje cylinder har
fyra fullt avlastade vridslider,
till utseendet ett slags kikkranar,
två för ångans inströmning samt
två för utströmningen. Sliderna
röras av hävarmar från
excentrar-na å vevaxeln. — En grafisk
framställning av slidens rörelse i
förhållande till kolven erhålles
genom sliddiagram, av vilka
de mest använda utarbetats av
tyskarna Gustav Anton Zeuner
(se d. o.) och Franz Reuleaux (f.
1829, d. 1905). — Vid
sjömaskiner, lokomotiv, valsverksmaskiner
m. fl. måste anordningar finnas
för omkastning, r e v e r s e’ r i n g
(av lat. revFrti, omvända), av
rotationsriktningen. En av de
viktigaste är S t e p h e n s o n s
kulissreglering 1.
kuliss-styrning. Vevaxeln har två
excenterskivor, den ena avsedd för
framåt- och den andra för
backgång. Framåtskivan har sin
vanliga försprångsvinkel, 90° -f- a;
backskivan kommer lika mycket
