•321
magnetnål säj att olika signaler kunde åstadkommas derigenom att nålen gaf ett
eller flera utslag åt ena eller andra hållet. Dock är härvid att märka, att
olikriktade strömmar ej alltid omvexlade, utan kunde två eller möjligen flera
strömmar af samma riktning följa efter hvarandra, innan en ström af motsatt
riktning kom in i ledningen. Man behöfde olikriktade strömmar till signalernas
förenkling; behofvet af att medelst batteriets polomkastning reglera den
elektriska strömningen i linieledningen hade då ännu ej gifvit sig till känna.
Såsom redan uti inledningen blifvit nämndt, voro nåltelegraferna bland de
första, som kommo att användas. Någon större spridning utom deras hemland,
England, hafva de emellertid ej erhållit. Morsetelegrafen har framför dem tvenne
väsendtliga företräden: 1:0
lemnar Morse qvarblifvande
skrift, som kan läsas efter
hand samt efteråt
kollationeras, då deremot
nåltelegrafens skrift måste likasom
gripas i flygten och
försvinner ögonblicket efter det
den visat sig, och 2.-o lider
genom luftelektricitet
nåltelegrafen större afbräck än
morsetelegrafen. Det
oaktadt bibehöllo sig
nåltelegraferna envist i England; och
uppgifves orsaken härtill
hafva varit den, att
Wheatstone^ patent länge lade
hinder i vägen för annat
telegrafsystems införande. På
sista åren hafva emellertid de
äldre nåltelegraferna
kommit allt mer ur bruk.
I sammanhang härmed
må omnämnas, att de engelska telegraferna, hvilka förut tillhört enskilda bolag,
numera blifvit mot lösen öfverlåtna åt staten.

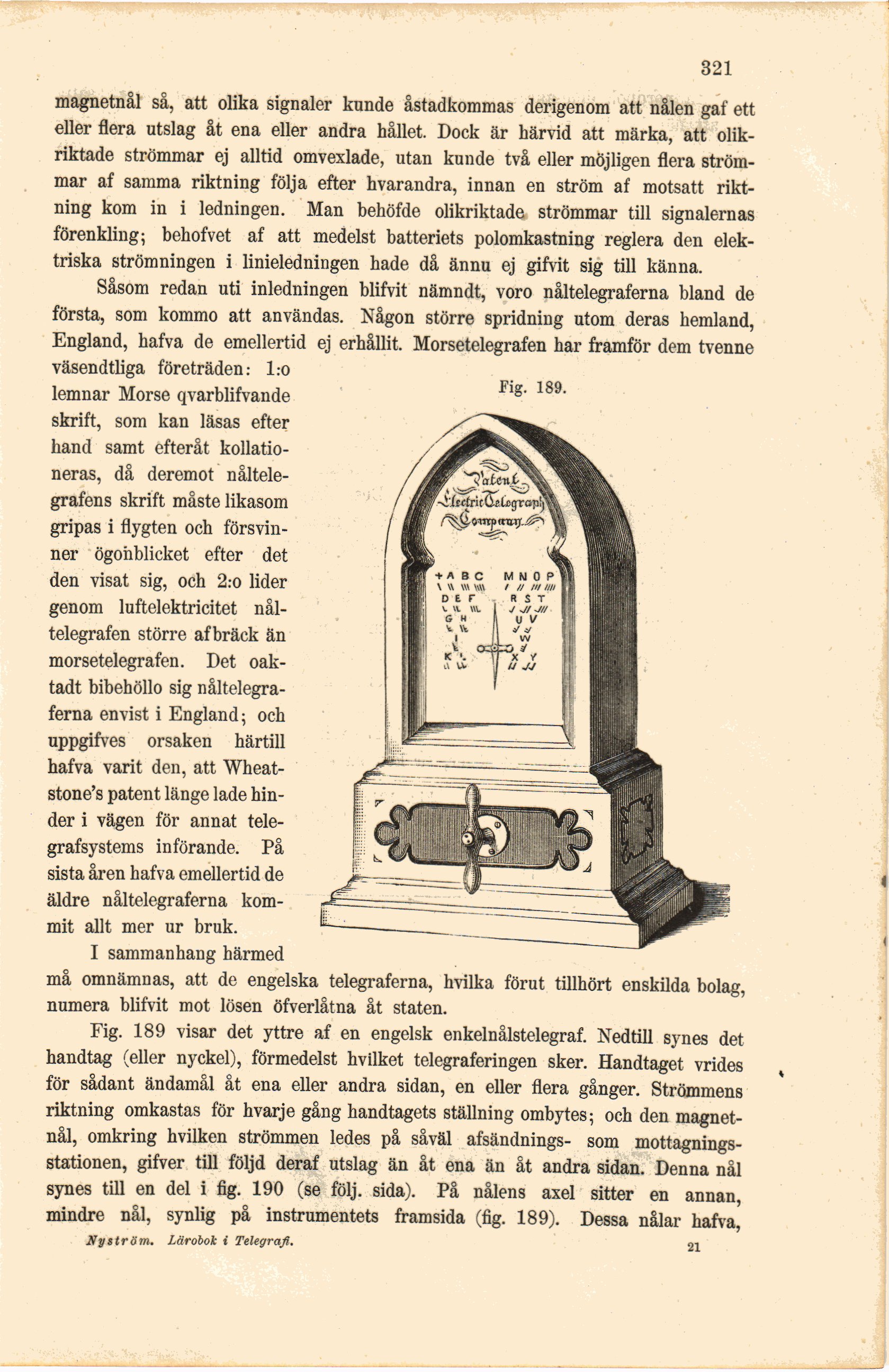

Fig. 189 visar det yttre af en engelsk enkelnålstelegraf. Nedtill synes det
handtag (eller nyckel), förmedelst hvilket telegraferingen sker. Handtaget vrides
för sådant ändamål åt ena eller andra sidan, en eller flera gånger. Strömmens
riktning omkastas för hvarje gång handtagets ställning ombytes; och den
magnetnål, omkring hvilken strömmen ledes på såväl afsändnings- som
mottagningsstationen, gifver till följd deraf utslag än åt ena än åt andra sidan. Denna nål
synes till en del i fig. 190 (se följ. sida). På nålens axel sitter en annan,
mindre nål, synlig på instrumentets framsida (fig. 189). Dessa nålar hafva,
Nyström, lärobok i Telegrafi. 21
Fig. 189.
