synes är bultens nedre del grövre än
hålet i axeländen, varför den
omöjligt kan avlägsnas uppåt.
 |

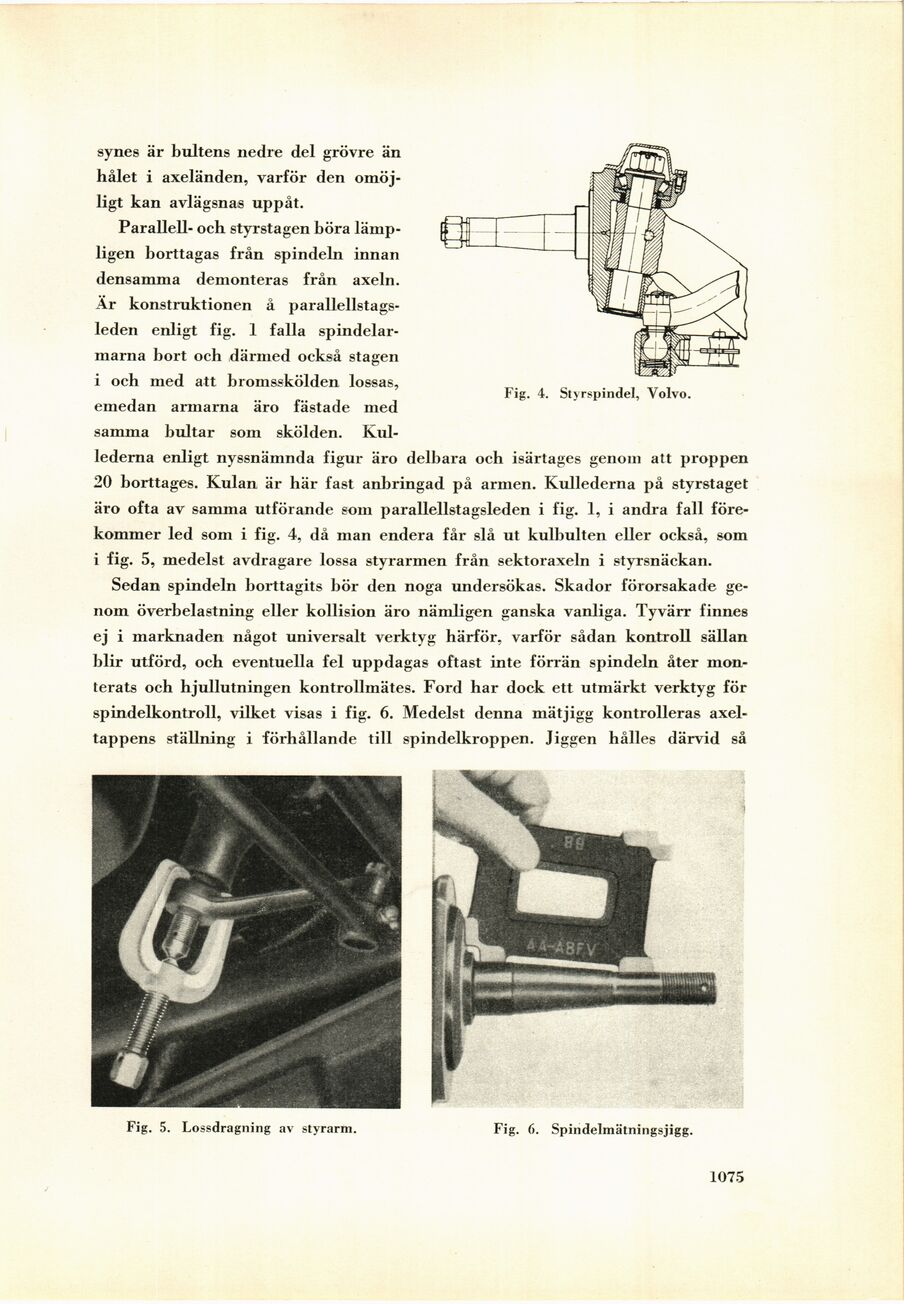

| Fig. 4. Styrspindel, Volvo. |
Parallell- och styrstagen böra
lämpligen borttagas från spindeln innan
densamma demonteras från axeln.
Är konstruktionen å
parallellstagsleden enligt fig. 1 falla
spindelarmarna bort och därmed också stagen
i och med att bromsskölden lossas,
emedan armarna äro fästade med
samma bultar som skölden.
Kullederna enligt nyssnämnda figur äro delbara och isärtages genom att proppen
20 borttages. Kulan är här fast anbringad på armen. Kullederna på styrstaget
äro ofta av samma utförande som parallellstagsleden i fig. 1, i andra fall
förekommer led som i fig. 4, då man endera får slå ut kulbulten eller också, som
i fig. 5, medelst avdragare lossa styrarmen från sektoraxeln i styrsnäckan.
|
| Fig. 5. Lossdragning av styrarm. |
|
| Fig. 6. Spindelmätningsjigg. |
Sedan spindeln borttagits bör den noga undersökas. Skador förorsakade
genom överbelastning eller kollision äro nämligen ganska vanliga. Tyvärr finnes
ej i marknaden något universalt verktyg härför, varför sådan kontroll sällan
blir utförd, och eventuella fel uppdagas oftast inte förrän spindeln åter
monterats och hjullutningen kontrollmätes. Ford har dock ett utmärkt verktyg för
spindelkontroll, vilket visas i fig. 6. Medelst denna mätjigg kontrolleras
axeltappens ställning i förhållande till spindelkroppen. Jiggen hålles därvid så
