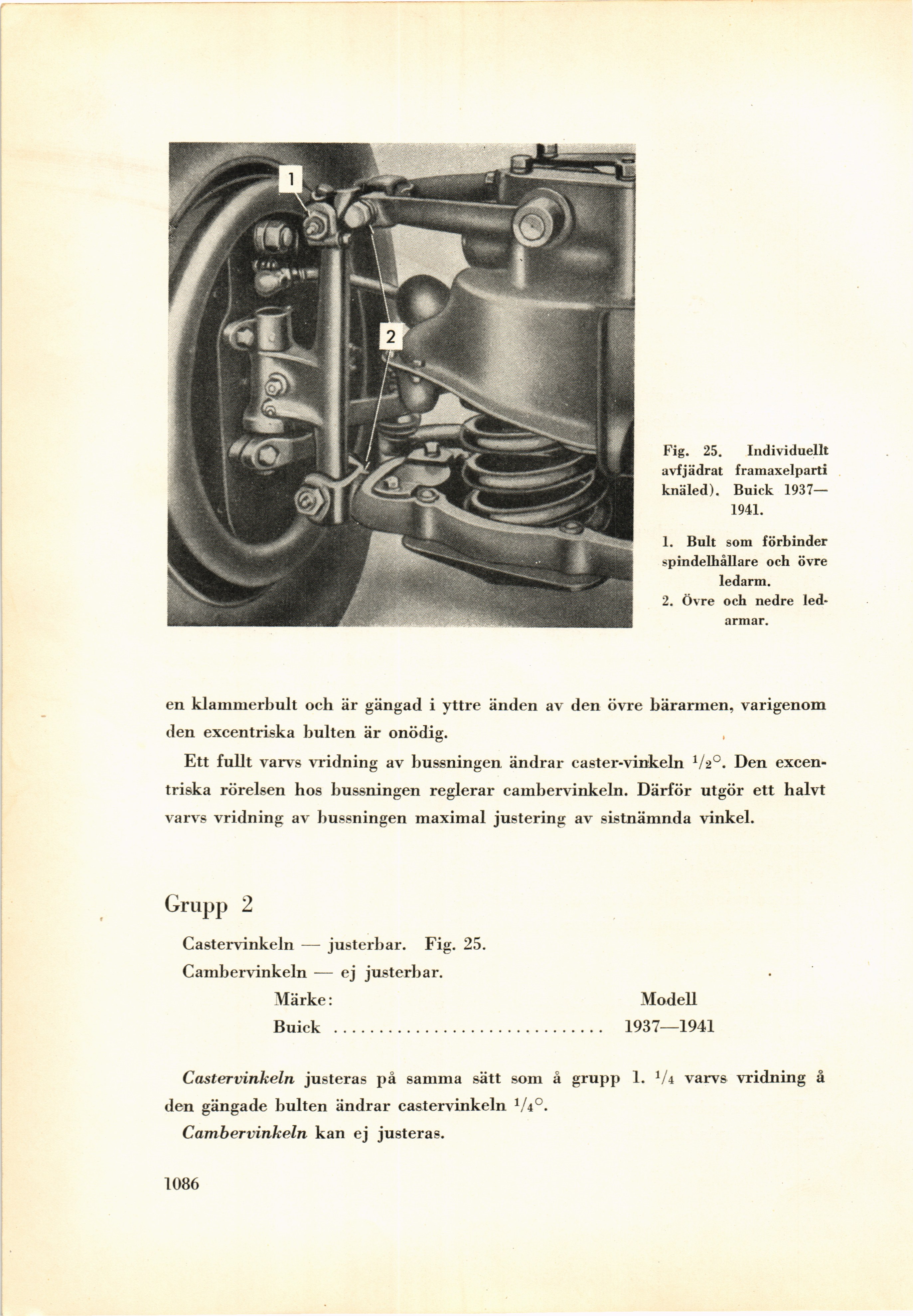

Fig. 25. Individuellt
avfjädrat framaxelparti
knäled). Buick 1937—
1941.
1. Bult som förbinder
spindelhållare och övre
ledarm.
2. Övre och nedre led-
armar.
en klammerbult och är gängad i yttre änden av den övre bärarmen, varigenom
den excentriska bulten är onödig.
Ett fullt varvs vridning av bussningen ändrar caster-vinkeln V20. Den
excentriska rörelsen hos bussningen reglerar cambervinkeln. Därför utgör ett halvt
varvs vridning av bussningen maximal justering av sistnämnda vinkel.
Grupp 2
Castervinkeln — justerbar. Fig. 25.
Cambervinkeln — ej justerbar.
Märke: Modell
Buick ............................................................1937—1941
Castervinkeln justeras på samma sätt som å grupp 1. V4 varvs vridning å
den gängade bulten ändrar castervinkeln V40.
Cambervinkeln kan ej justeras.
