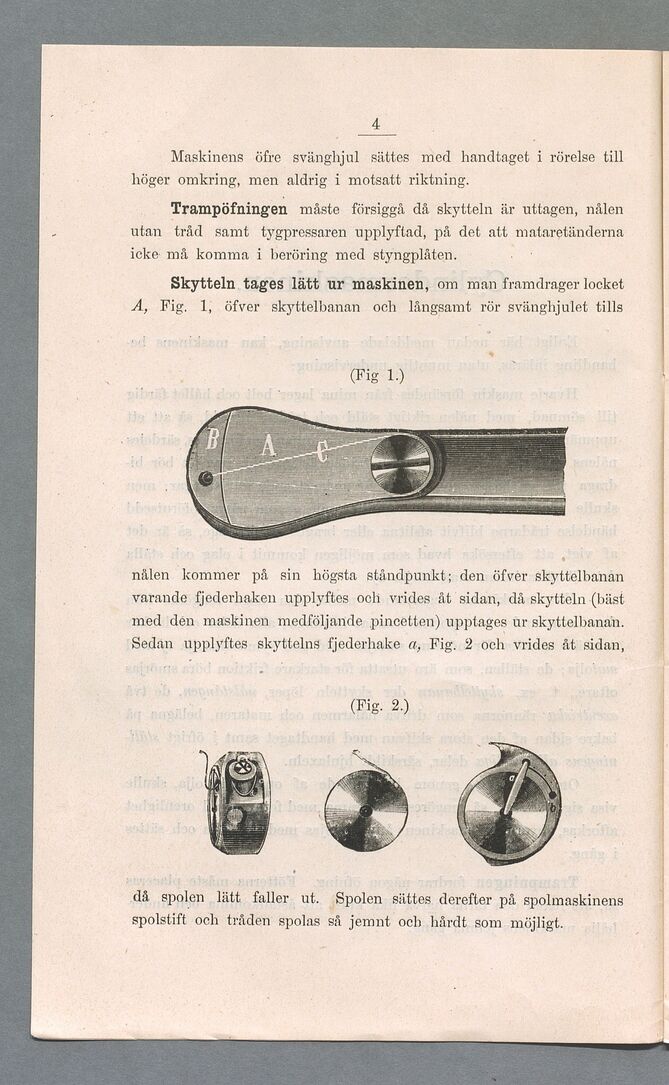

Maskinens öfre svänghjul sättes med handtaget i rörelse till
höger omkring, men aldrig i motsatt riktning.

Trampöfningen måste försiggå då skytteln är uttagen, nålen
utan tråd samt tygpressaren upplyftad, på det att mataretänderna
icke må komma i beröring med styngplåten.

illustration placeholder
(Fig 1.)


illustration placeholder
(Fig. 2.)


Skytteln tages lätt ur maskinen, om man framdrager locket
A, Fig. 1, öfver skyttelbanan och långsamt rör svänghjulet tills
nålen kommer på sin högsta ståndpunkt; den öfver skyttelbanan
varande fjederhaken upplyftes och vrides åt sidan, då skytteln (bäst
med den maskinen medföljande pincetten) upptages ur skyttelbanan.
Sedan upplyftes skyttelns fjederhake a, Fig. 2 och vrides åt sidan,
då spolen lätt faller ut. Spolen sättes derefter på spolmaskinens
spolstift och tråden spolas så jemnt och hårdt som möjligt.
