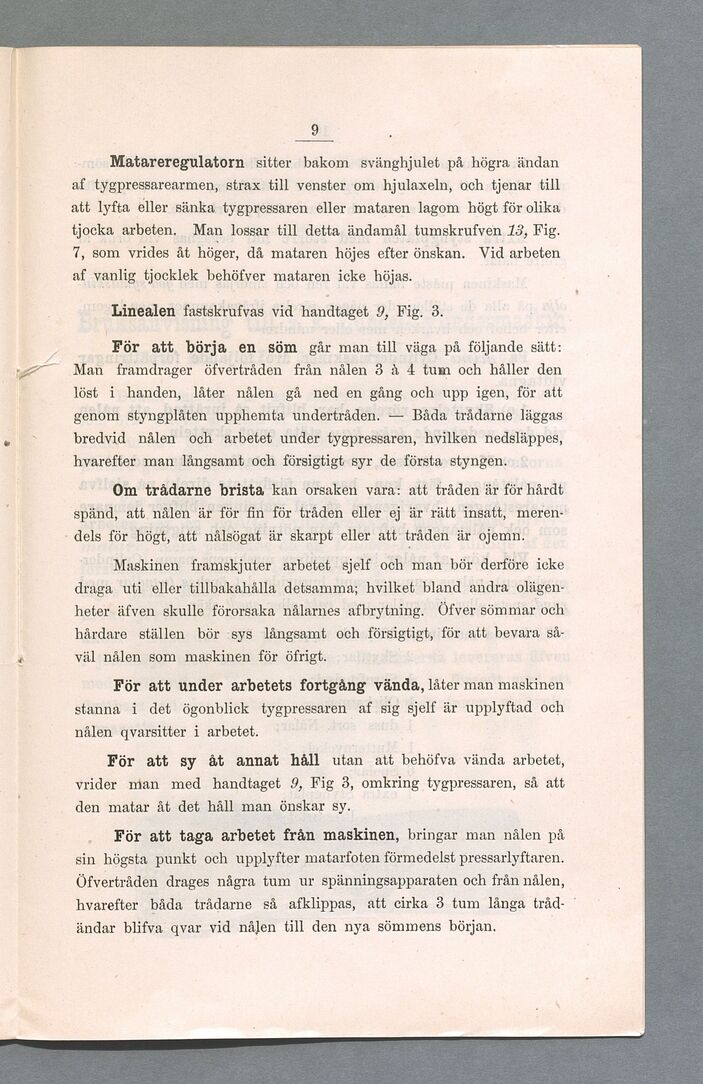

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has been proofread at least once. (diff) (history)
Denna sida har korrekturlästs minst en gång. (skillnad) (historik)


Matareregulatorn sitter bakom svänghjulet på högra ändan
af tygpressarearmen, strax till venster om hjulaxeln, och tjenar till
att lyfta eller sänka tygpressaren eller mataren lagom högt för olika
tjocka arbeten. Man lossar till detta ändamål tumskrufven 13, Fig.
7, som vrides åt höger, då mataren höjes efter önskan. Vid arbeten
af vanlig tjocklek behöfver mataren icke höjas.

Linealen fastskrufvas vid handtaget 9, Fig. 3.

För att börja en söm går man till väga på följande sätt:
Man framdrager öfvertråden från nålen 3 à 4 tum och håller den
löst i handen, låter nålen gå ned en gång och upp igen, för att
genom styngplåten upphemta undertråden. — Båda trådarne läggas
bredvid nålen och arbetet under tygpressaren, hvilken nedsläppes,
hvarefter man långsamt och försigtigt syr de första styngen.

Om trådarne brista kan orsaken vara: att tråden är för hårdt
spänd, att nålen är för fin för tråden eller ej är rätt insatt,
merendels för högt, att nålsögat är skarpt eller att tråden är ojemn.

Maskinen framskjuter arbetet sjelf och man bör derföre icke
draga uti eller tillbakahålla detsamma; hvilket bland andra
olägenheter äfven skulle förorsaka nålarnes afbrytning. Öfver sömmar och
hårdare ställen bör sys långsamt och försigtigt, för att bevara
såväl nålen som maskinen för öfrigt.

För att under arbetets fortgång vända, låter man maskinen
stanna i det ögonblick tygpressaren af sig sjelf är upplyftad och
nålen qvarsitter i arbetet.

För att sy åt annat håll utan att behöfva vända arbetet,
vrider man med handtaget 9, Fig 3, omkring tygpressaren, så att
den matar åt det håll man önskar sy.

För att taga arbetet från maskinen, bringar man nålen på
sin högsta punkt och upplyfter matarfoten förmedelst pressarlyftaren.
Öfvertråden drages några tum ur spänningsapparaten och från nålen,
hvarefter båda trådarne så afklippas, att cirka 3 tum långa
trådändar blifva qvar vid nålen till den nya sömmens början.
