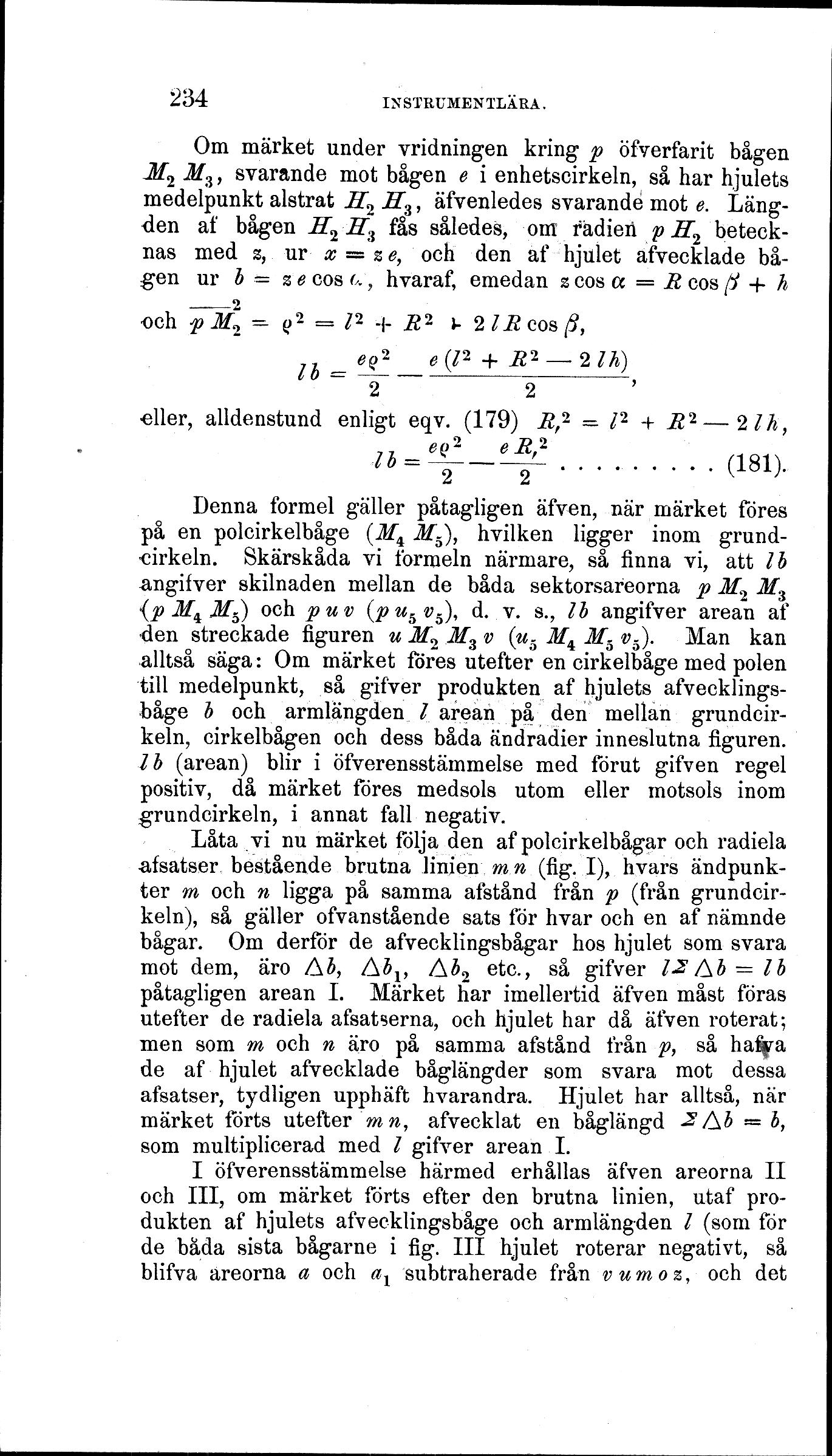

Om märket under vridningen kring p öfverfarit bågen
M₂ M₃, svarande mot bågen e i enhetscirkeln, så har hjulets
medelpunkt alstrat H₂ H₃, äfvenledes svarande mot e.
Längden af bågen H₂ H₃ fås således, om radien
p H₂ betecknas med z, ur x = z e, och den af hjulet afvecklade
bågen ur b = z e cos α, hvaraf, emedan z cos α = R cos β + h och
____²
p M₂ = ρ² = ρ² = l² + R² + 2 l R cos β,
l b = e ρ²∕2 − [e(l² + R² − 2 l h)]∕2,
eller, alldenstund enligt eqv. (179) R͵² = l² + R² − 2 l h,
l b = e ρ²∕2 − e R͵²∕2 ......... (181).
Denna formel gäller påtagligen äfven, när märket föres
på en polcirkelbåge (M₄ M₅), hvilken ligger inom
grundcirkeln. Skärskåda vi formeln närmare, så finna vi, att I b
angifver skilnaden mellan de båda sektorsareorna p M₂ M₃
(p M₄ M₅) och p u v (p u₅ v₅), d. v. s., l b angifver arean af
den streckade figuren u M₂ M₃ v (u₅ M₄ M₅ v₅). Man kan
alltså säga: Om märket föres utefter en cirkelbåge med polen
till medelpunkt, så gifver produkten af hjulets
afvecklingsbåge b och armlängden l arean på den mellan
grundcirkeln, cirkelbågen och dess båda ändradier inneslutna figuren.
I b (arean) blir i öfverensstämmelse med förut gifven regel
positiv, då märket föres medsols utom eller motsols inom
grundcirkeln, i annat fall negativ.
Låta vi nu märket följa den af polcirkel bågar och radiela
afsatser bestående brutna linien m n (fig. I), hvars
ändpunkter m och n ligga på samma afstånd från p (från
grundcirkeln), så gäller ofvanstående sats för hvar och en af nämnde
bågar. Om derför de afvecklingsbågar hos hjulet som svara
mot dem, äro ▵b, ▵b₁ ▵b₂ etc., så gifver l ∑▵b = l b påtagligen arean I. Märket har imellertid äfven måst föras
utefter de radiela afsatserna, och hjulet har då äfven roterat;
men som m och n äro på samma afstånd från p, så hafva
de af hjulet afvecklade båglängder som svara mot dessa
afsatser, tydligen upphäft hvarandra. Hjulet har alltså, när
märket förts utefter m n, afvecklat en båglängd ∑▵b = b,
som multiplicerad med l gifver arean I.
I öfverensstämmelse härmed erhållas äfven areorna II
och III, om märket förts efter den brutna linien, utaf
produkten af hjulets afvecklingsbåge och armlängden l (som för
de båda sista bågarne i fig. III hjulet roterar negativt, så
blifva areorna a och a₁ subtraherade från v u m o z, och det
