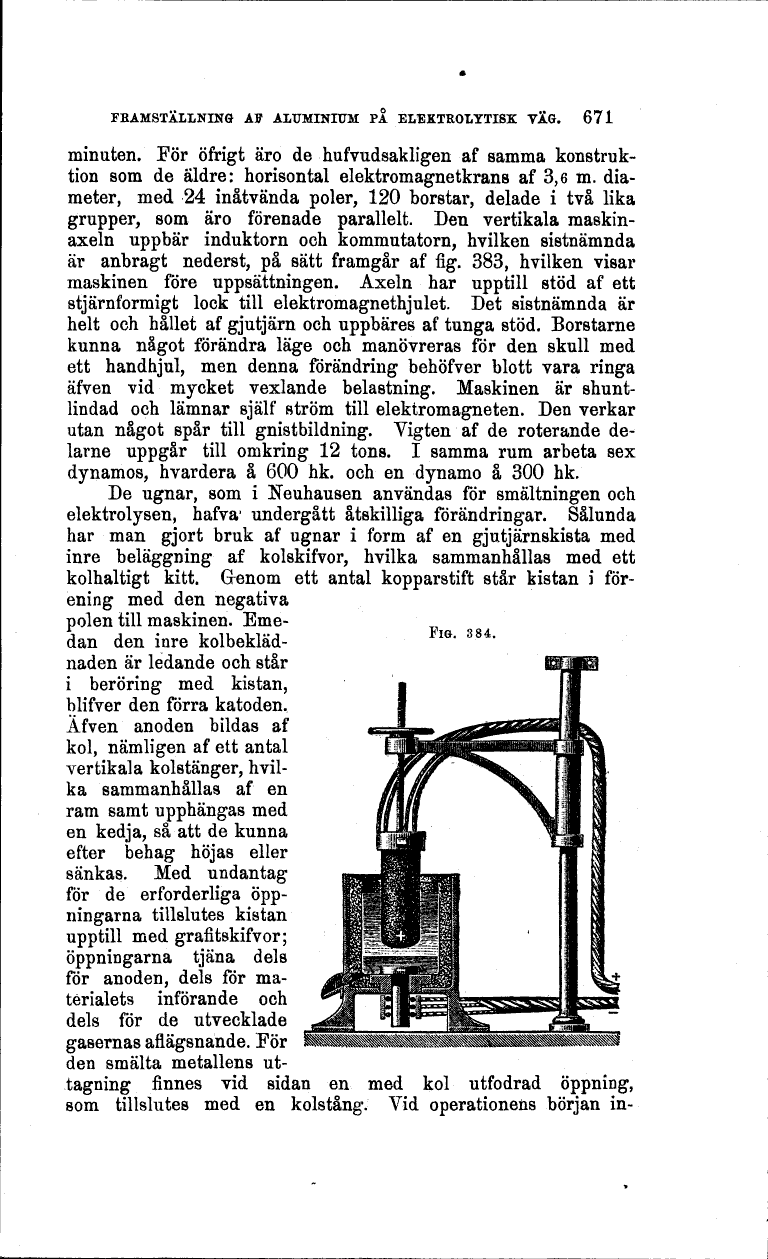

FRAMSTÄLLNING AF ALUMINIUM PÅ ELEKTROLYTISK VÄG. 671
minuten. För öfrigt äro de hufvudsakligen af samma
konstruktion som de äldre: horisontal elektromagnetkrans af 3,6 m.
diameter, med 24 inåtvända poler, 120 borstar, delade i två lika
grupper, som äro förenade parallelt. Den vertikala
maskinaxeln uppbär induktorn och kommutatorn, hvilken sistnämnda
är anbragt nederst, på sätt framgår af fig. 383, hvilken visar
maskinen före uppsättningen. Axeln har upptill stöd af ett
stjärnformigt lock till elektromagnethjulet. Det sistnämnda är
helt och hållet af gjutjärn och uppbäres af tunga stöd. Borstarne
kunna något förändra läge och manövreras för den skull med
ett handhjul, men denna förändring behöfver blott vara ringa
äfven vid mycket vexlande belastning. Maskinen är
shunt-lindad och lämnar själf ström till elektromagneten. Den verkar
utan något spår till gnistbildning. Vigten af de roterande
delarne uppgår till omkring 12 tons. I samma rum arbeta sex
dynamos, hvardera å 600 hk. och en dynamo å 300 hk.
De ugnar, som i Neuhausen användas för smältningen och
elektrolysen, hafva1 undergått åtskilliga förändringar. Sålunda
har man gjort bruk af ugnar i form af en gjutjärnskista med
inre beläggning af kolskifvor, hvilka sammanhållas med ett
kolhaltigt kitt. G-enom ett antal kopparstift står kistan i
förening med den negativa
polen till maskinen.
Emedan den inre
kolbeklädnaden är ledande och står
i beröring med kistan,
blifver den förra katoden.
Äfven anoden bildas af
kol, nämligen af ett antal
vertikala kolstänger,
hvilka sammanhållas af en
ram samt upphängas med
en kedja, så att de kunna
efter behag höjas eller
sänkas. Med undantag
för de erforderliga
öppningarna tillslutes kistan
upptill med grafitskifvor;
öppningarna tjäna dels
för anoden, dels för
materialets införande och
dels för de utvecklade
gasernas aflägsnande. För
den smälta metallens
ut-tagning finnes vid sidan en med kol utfodrad öppning,
som tillslutes med en kolstång. Vid operationens början in-
FlG. 384.
