188
mindre del av reglerlindningen kan man successivt minska reaktorns ström
från 227 till 170 A. Effekten blir på motsvarande sätt reducerad i fem steg
från 27 200 kVA till 20 400 kVA. Reaktorns maximala förluster uppgå till
ca 140 kW.
Den ifrågavarande reaktorn har också en hjälplindning, förlagd närmast
järnet under huvudlindningen. Det skulle emellertid bli ganska komplicerat

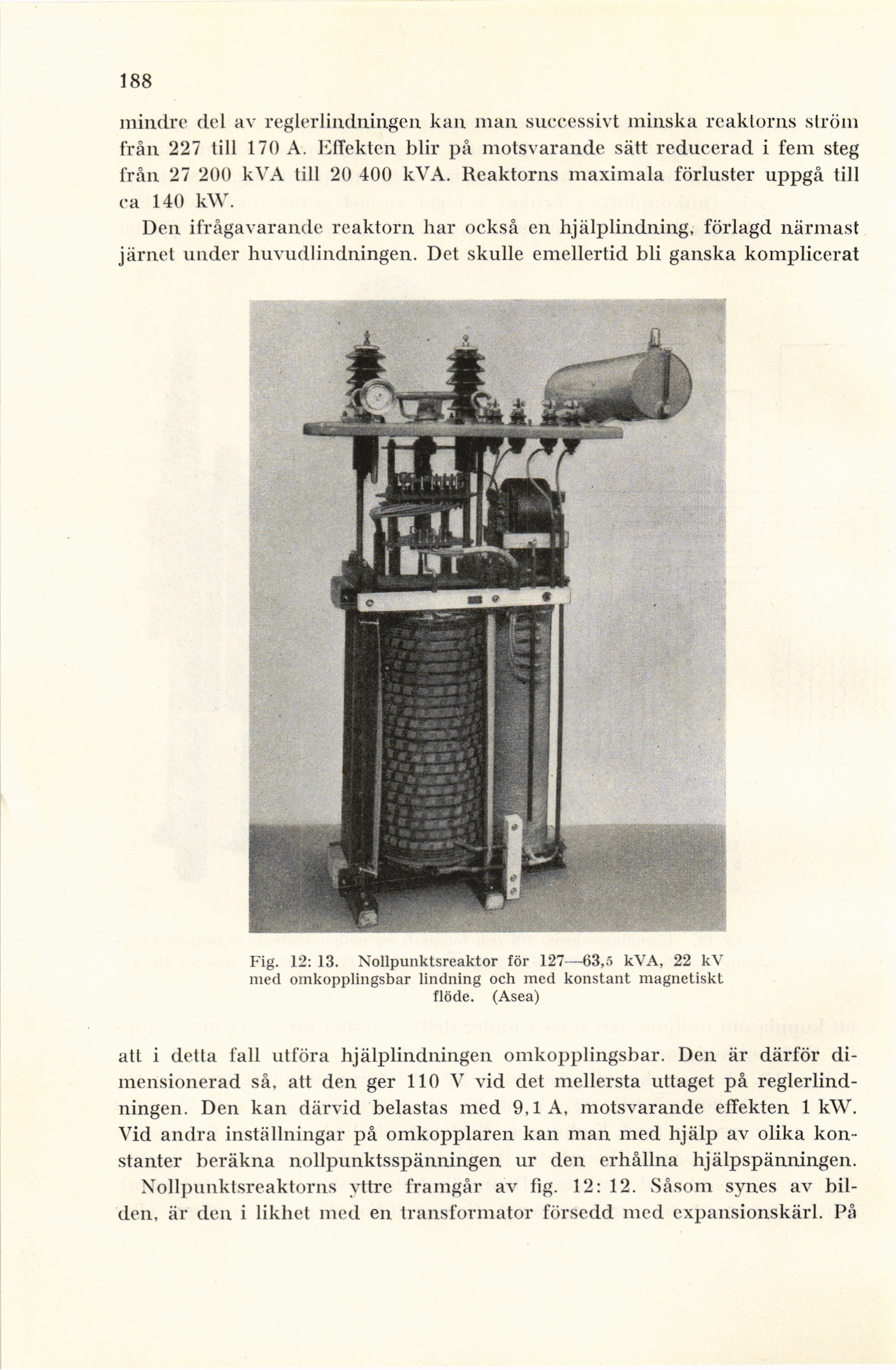

Fig. 12: 13. Nollpunktsreaktor för 127—63,5 kVA, 22 kV
med omkopplingsbar lindning och med konstant magnetiskt
flöde. (Asea)
att i detta fall utföra hjälplindningen omkopplingsbar. Den är därför
dimensionerad så. att den ger 110 V vid det mellersta uttaget på
reglerlindningen. Den kan därvid belastas med 9,1 A, motsvarande effekten 1 kW.
Vid andra inställningar på omkopplaren kan man med hjälp av olika
konstanter beräkna nollpunktsspänningen ur den erhållna hjälpspänningen.
Nollpunktsreaktorns yttre framgår av fig. 12: 12. Såsom synes av
bilden, är den i likhet med en transformator försedd med expansionskärl. På
