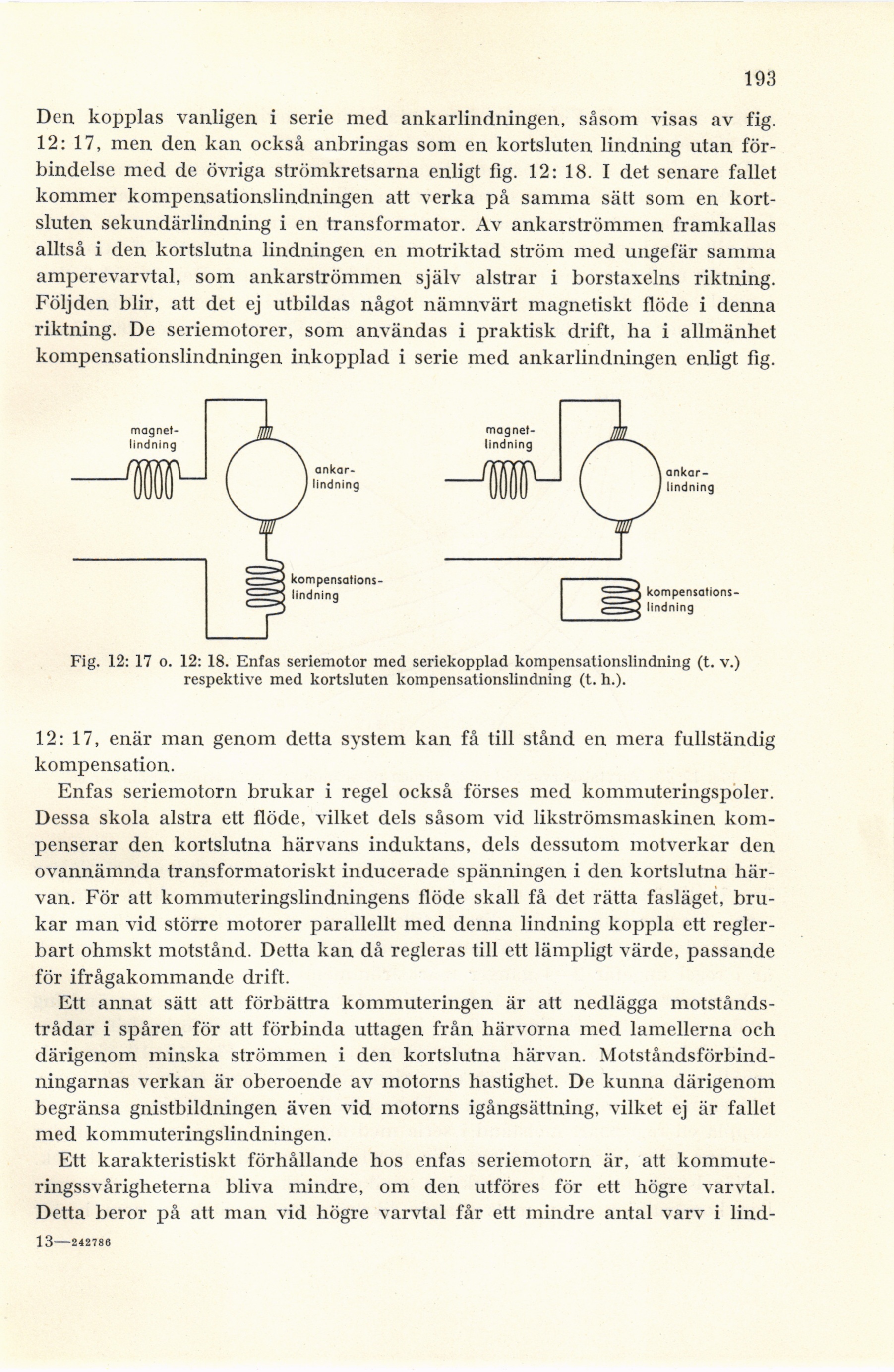

Full resolution (JPEG) - On this page / på denna sida - 12. Reaktorer, induktionsregulatorer, växelströms kommutatormotorer och omformare - C. Växelströms kommutatormotorer - 1. Enfas seriemotorn
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
193
Den kopplas vanligen i serie med ankarlindningen, såsom visas av fig.
12: 17, men den kan också anbringas som en kortsluten lindning utan
förbindelse med de övriga strömkretsarna enligt fig. 12: 18. I det senare fallet
kommer kompensationslindningen att verka på samma sätt som en
kortsluten sekundärlindning i en transformator. Av ankarströmmen framkallas
alltså i den kortslutna lindningen en motriktad ström med ungefär samma
amperevarvtal, som ankarströmmen själv alstrar i borstaxelns riktning.
Följden blir, att det ej utbildas något nämnvärt magnetiskt flöde i denna
riktning. De seriemotorer, som användas i praktisk drift, ha i allmänhet
kompensationslindningen inkopplad i serie med ankarlindningen enligt fig.
[-kompensationslindning-]
{+kompensations-
lindning+}
Fig. 12: 17 o. 12: 18. Enfas seriemotor med seriekopplad kompensationslindning (t. v.)
respektive med kortsluten kompensationslindning (t. h.).
12: 17, enär man genom detta system kan få till stånd en mera fullständig
kompensation.
Enfas seriemotorn brukar i regel också förses med kommuteringspoler.
Dessa skola alstra ett flöde, vilket dels såsom vid likströmsmaskinen
kompenserar den kortslutna härvans induktans, dels dessutom motverkar den
ovannämnda transformatoriskt inducerade spänningen i den kortslutna
härvan. För att kommuteringslindningens flöde skall få det rätta fasläget,
brukar man vid större motorer parallellt med denna lindning koppla ett
reglerbart ohmskt motstånd. Detta kan då regleras till ett lämpligt värde, passande
för ifrågakommande drift.
Ett annat sätt att förbättra kommuteringen är att nedlägga
motståndstrådar i spåren för att förbinda uttagen från härvorna med lamellerna och
därigenom minska strömmen i den kortslutna härvan.
Motståndsförbindningarnas verkan är oberoende av motorns hastighet. De kunna därigenom
begränsa gnistbildningen även vid motorns igångsättning, vilket ej är fallet
med kommuteringslindningen.
Ett karakteristiskt förhållande hos enfas seriemotorn är, att
kommute-ringssvårigheterna bliva mindre, om den utföres för ett högre varvtal.
Detta beror på att man vid högre varvtal får ett mindre antal varv i lind-
13-242786
