315

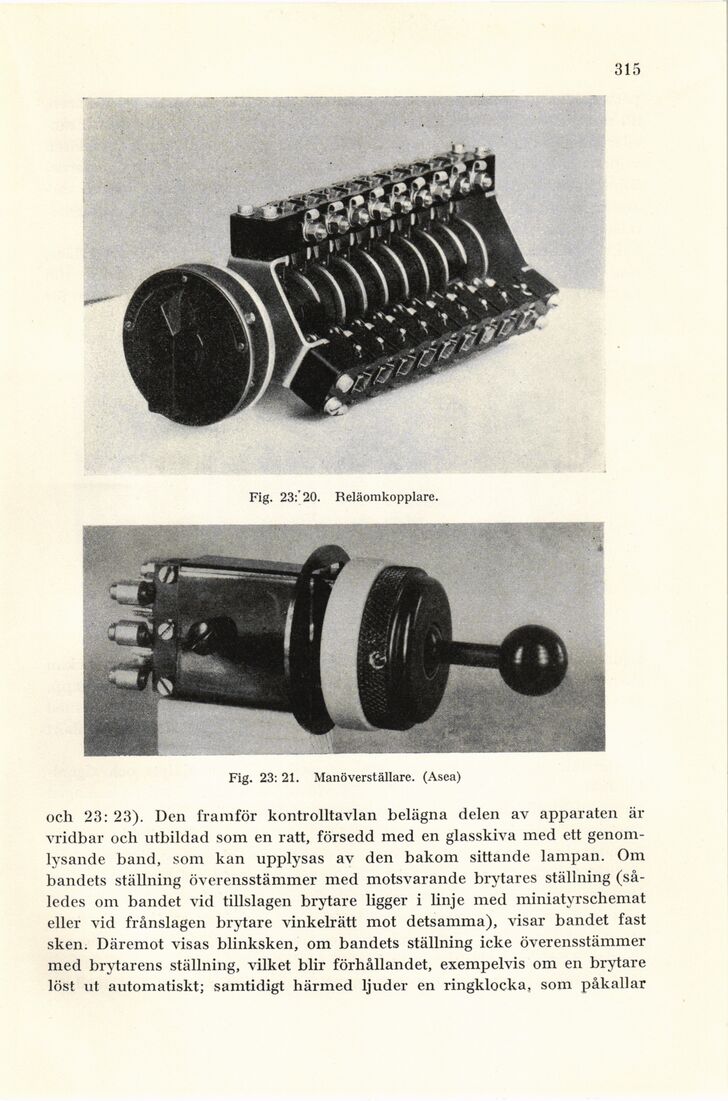

Fig. 23:’ 20. Reläomkopplare.
Fig. 23: 21. Manöverställare. (Asea)
och 23: 23). Den framför kontrolltavlan belägna delen av apparaten är
vridbar och utbildad som en ratt, försedd med en glasskiva med ett
genomlysande band, som kan upplysas av den bakom sittande lampan. Om
bandets ställning överensstämmer med motsvarande brytares ställning
(således om bandet vid tillslagen brytare ligger i linje med miniatyrschemat
eller vid frånslagen brytare vinkelrätt mot detsamma), visar bandet fast
sken. Däremot visas blinksken, om bandets ställning icke överensstämmer
med brytarens ställning, vilket blir förhållandet, exempelvis om en brytare
löst ut automatiskt; samtidigt härmed ljuder en ringklocka, som påkallar
