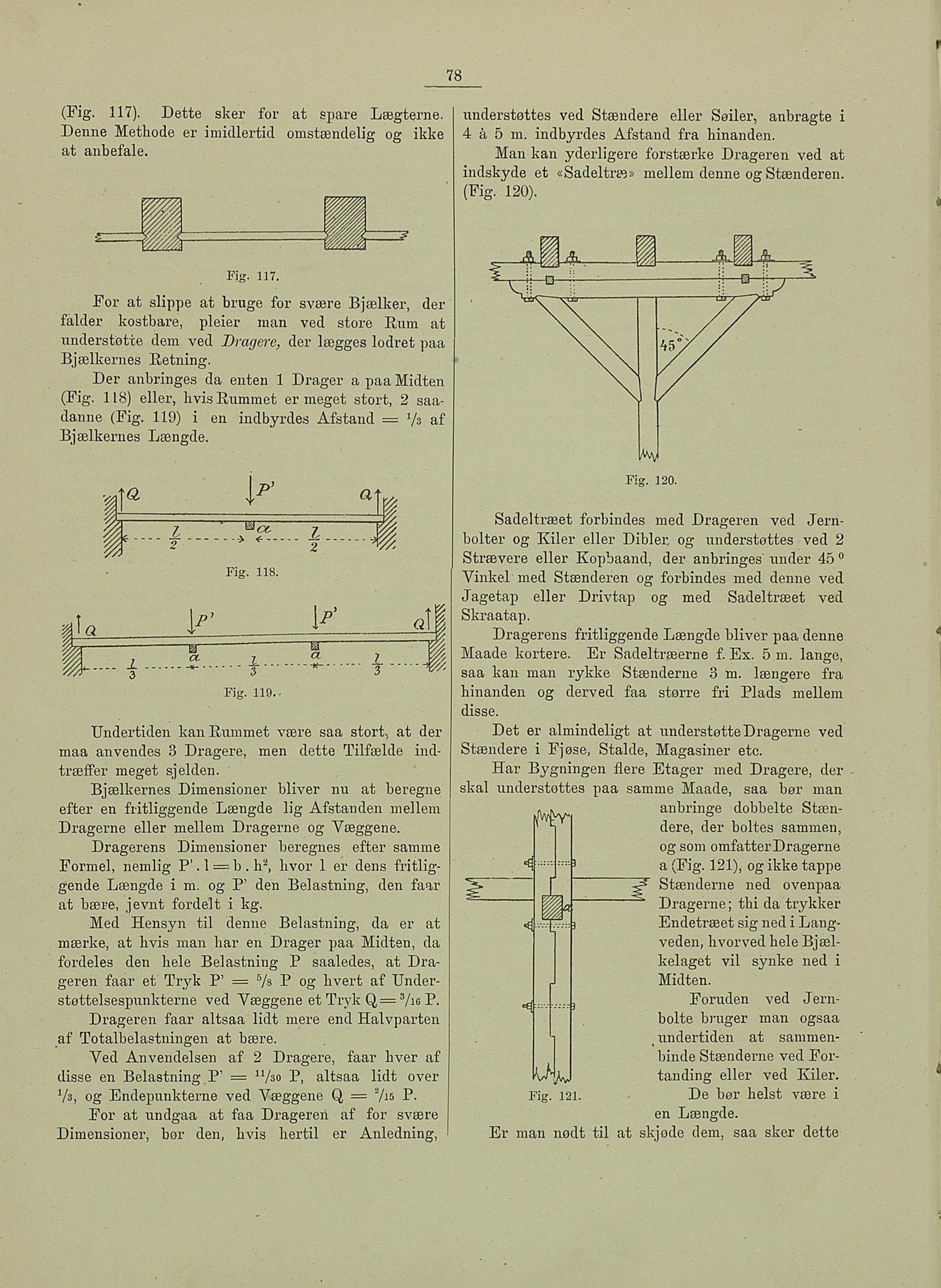

78
VI
(Fig. 117). Dette sker for at spare Lægterne.
Denne Methode er imidlertid omstændelig og ikke
at anbefale.
Fig. 117.
For at slippe at bruge for svære Bjælker, der
falder kostbare, pleier man ved store Hum at
understøtte dem ved Dragere, der lægges lodret paa
Bjælkernes Eetning.
Der anbringes da enten 1 Drager a paa Midten
(Fig. 118) eller, hvis Rummet er meget stort, 2 saa
danne (Fig. 119) i en indbyrdes Afstand = Vs af
Bjælkernes Længde.
Undertiden kaiißummet være saa stort, at der
maa anvendes 3 Dragere, men dette Tilfælde ind
træffer meget sjelden.
Bjælkernes Dimensioner bliver nu at beregne
efter en fritliggende Længde lig Afstanden mellem
Dragerne eller mellem Dragerne og Væggene.
Dragerens Dimensioner beregnes efter samme
Formel, nemlig P’ . 1= b . h2, hvor 1 er dens fritlig
gende Længde i m. og P’ den Belastning, den faar
at bære, jevnt fordelt i kg.
Med Hensyn til denne Belastning, da er at
mærke, at hvis man har en Drager paa Midten, da
fordeles den hele Belastning P saaledes, at Dra
geren faar et Tryk P’ = 5/s Pog hvert af Under
stettelsespunkterne ved Yæggene et Tryk Q = 3/ig P.
Drageren faar altsaa lidt mere end Halvparten
af Totalbelastningen at bære.
Ved Anvendelsen af 2 Dragere, faar hver af
disse en Belastning P1 = n/3o P, altsaa lidt over
Vs, og Endepunkterne ved Væggene Q = 2As P.
For at undgaa at faa Drageren af for svære
Dimensioner, bør den, hvis hertil er Anledning,
understøttes ved Stændere eller Søiler, anbragte i
4 å 5 m. indbyrdes Afstand fra hinanden.
Man kan yderligere forstærke Drageren ved at
indskyde et «Sadeltrø» mellem denne og Stænderen.
(Fig. 120).
Fig. 120.
Sadeltræet forbindes med Drageren ved Jern
bolter og Kiler eller Dibler og understøttes ved 2
Strævere eller Kopbaand, der anbringes under 45 °
Vinkel med Stænderen og forbindes med denne ved
Jagetap eller Drivtap og med Sadeltræet ved
Skraatap.
Dragerens fritliggende Længde bliver paa denne
Maade kortere. Er Sadeltræerne f. Ex. 5 ni. lange,
saa kan man rykke Stænderne 3 m. længere fra
hinanden og derved faa større fri Plads mellem
disse.
Det er almindeligt at understøtte Dragerne ved
Stændere i F] øse, Stalde, Magasiner etc.
Har Bygningen flere Etager med Dragere, der
skal understøttes paa samme Maade, saa bør man
anbringe dobbelte Stæn-
dere, der boltes sammen,
og som omfatter Dragerne
a (Fig. 121), og ikke tappe
Stænderne ned ovenpaa
Dragerne ; thi da trykker
Endetræet sig ned i Lang
veden, hvorved hele Bjæl
kelaget vil synke ned i
Midten.
Foruden ved Jern-
bolte bruger man ogsaa
undertiden at sammen
binde Stænderne ved For
tanding eller ved Kiler.
De bør helst være i
en Længde.
Fig. 121.
Er man nødt til at skjøde dem, saa sker dette
