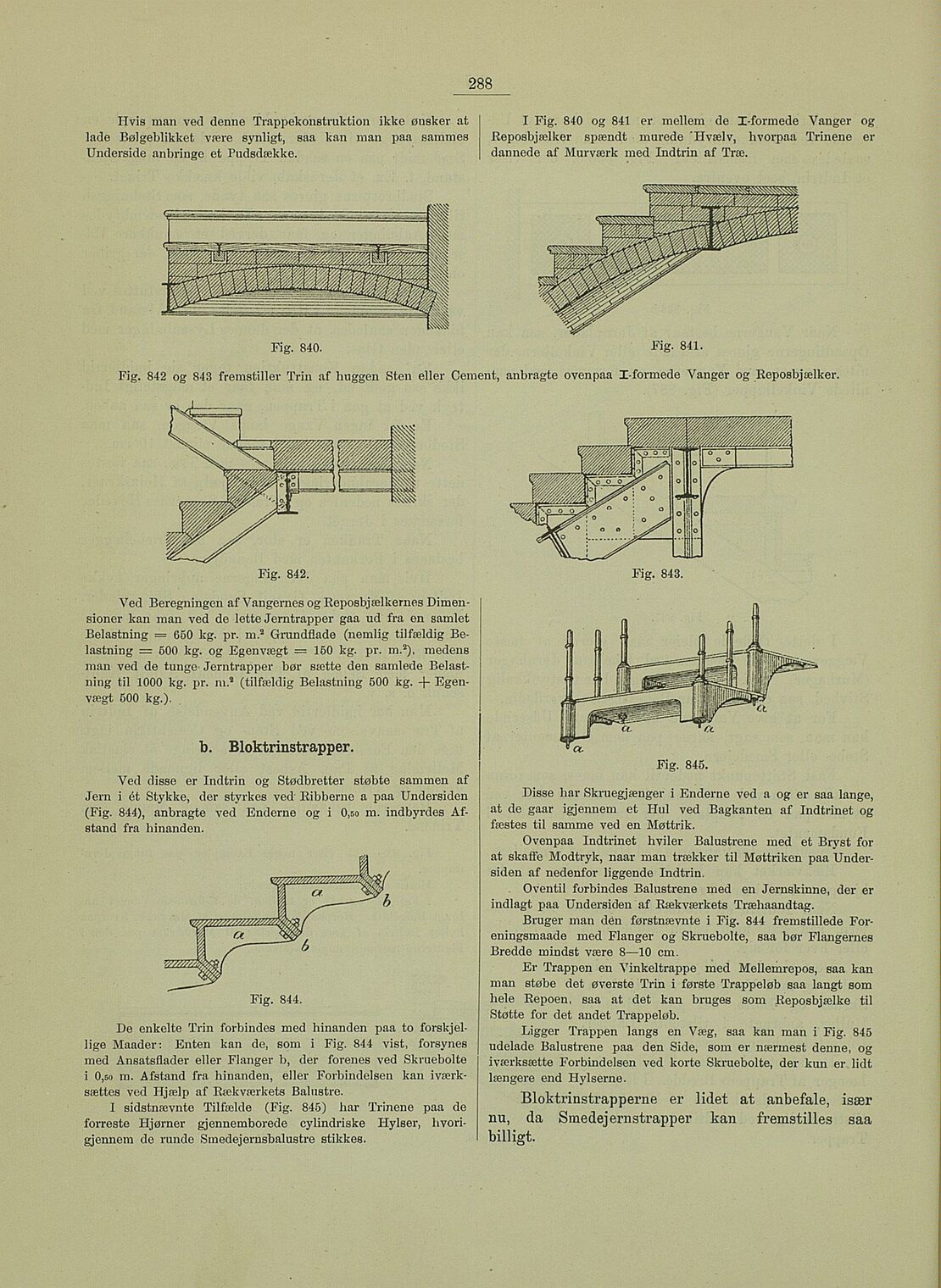

288
Hvis man ved denne Trappekonstruktion ikke ønsker at
lade Bølgeblikket være synligt, saa kan man paa sammes
Underside anbringe et Pudsdække.
Fig. 840.
I Fig. 840 og 841 er mellem de I-formede Vanger og
Reposbjælker spændt murede "Hvælv, hvorpaa Trinene er
dannede af Murværk med Indtrin af Træ.
Fig. 841.
Fig. 842 og 843 fremstiller Trin af huggen Sten eller Cement, anbragte ovenpaa I-formede Vanger og Reposbjælker,
Fig. 842.
Ved Beregningen af Vangernes og Reposbjælkernes Dimen
sioner kan man ved de lette Jerntrapper gaa ud fra en samlet
Belastning = 650 kg. pr. m.a Grundflade (nemlig tilfældig Be
lastning = 500 kg. og Egenvægt = 150 kg. pr. m.2), medens
man ved de tunge Jerntrapper bør sætte den samlede Belast
ning til 1000 kg. pr. ra.9 (tilfældig Belastning 500 kg. -f- Egen
vægt 500 kg.).
b. Bloktrinstrapper.
Ved disse er Indtrin og Stødbretter støbte sammen af
Jern i ét Stykke, der styrkes ved Ribberne a paa Undersiden
(Fig. 844), anbragte ved Enderne og i O,so m. indbyrdes Åf
stand fra hinanden.
Fig. 844.
De enkelte Trin forbindes med hinanden paa to forskjel
lige Maader: Enten kan de, som i Fig. 844 vist, forsynes
med Ansatsflader eller Flanger b, der forenes ved Skruebolte
i 0,60 m. Afstand fra hinanden, eller Forbindelsen kan iværk
sættes ved Hjælp af Rækværkets Balustre.
I sidstnævnte Tilfælde (Fig. 845) har Trinene paa de
forreste Hjørner gjennemborede cylindriske Hylser, hvori
gjennem de runde Smedejernsbalustre stikkes.
Fig. 845.
Disse har Skruegjænger i Enderne ved a og er saa lange,
at de gaar igjennem et Hul ved Bagkanten af Indtrinet og
fæstes til samme ved en Møttrik.
Ovenpaa Indtrinet hviler Balustrene med et Bryst for
at skaffe Modtryk, naar man trækker til Møttriken paa Under
siden af nedenfor liggende Indtrin.
. Oventil forbindes Balustrene med en Jernskinne, der er
indlagt paa Undersiden af Rækværkets Træhaandtag.
Bruger man den førstnævnte i Fig. 844 fremstillede For
eningsmaade med Flanger og Skruebolte, saa bør Flangernes
Bredde mindst være B—lo8—10 cm.
Er Trappen en Vinkeltrappe med Mellemrepos, saa kan
man støbe det øverste Trin i første Trappeløb saa langt som
hele Repoen, saa at det kan bruges som Reposbjælke til
Støtte for det andet Trappeløb.
Ligger Trappen langs en Væg, saa kan man i Fig. 845
udelade Balustrene paa den Side, som er nærmest denne, og
iværksætte Forbindelsen ved korte Skruebolte, der kun er lidt
længere end Hylserne.
Bloktrinstrapperne er lidet at anbefale, især
nu, da Smedejernstrapper kan fremstilles saa
billigt.
