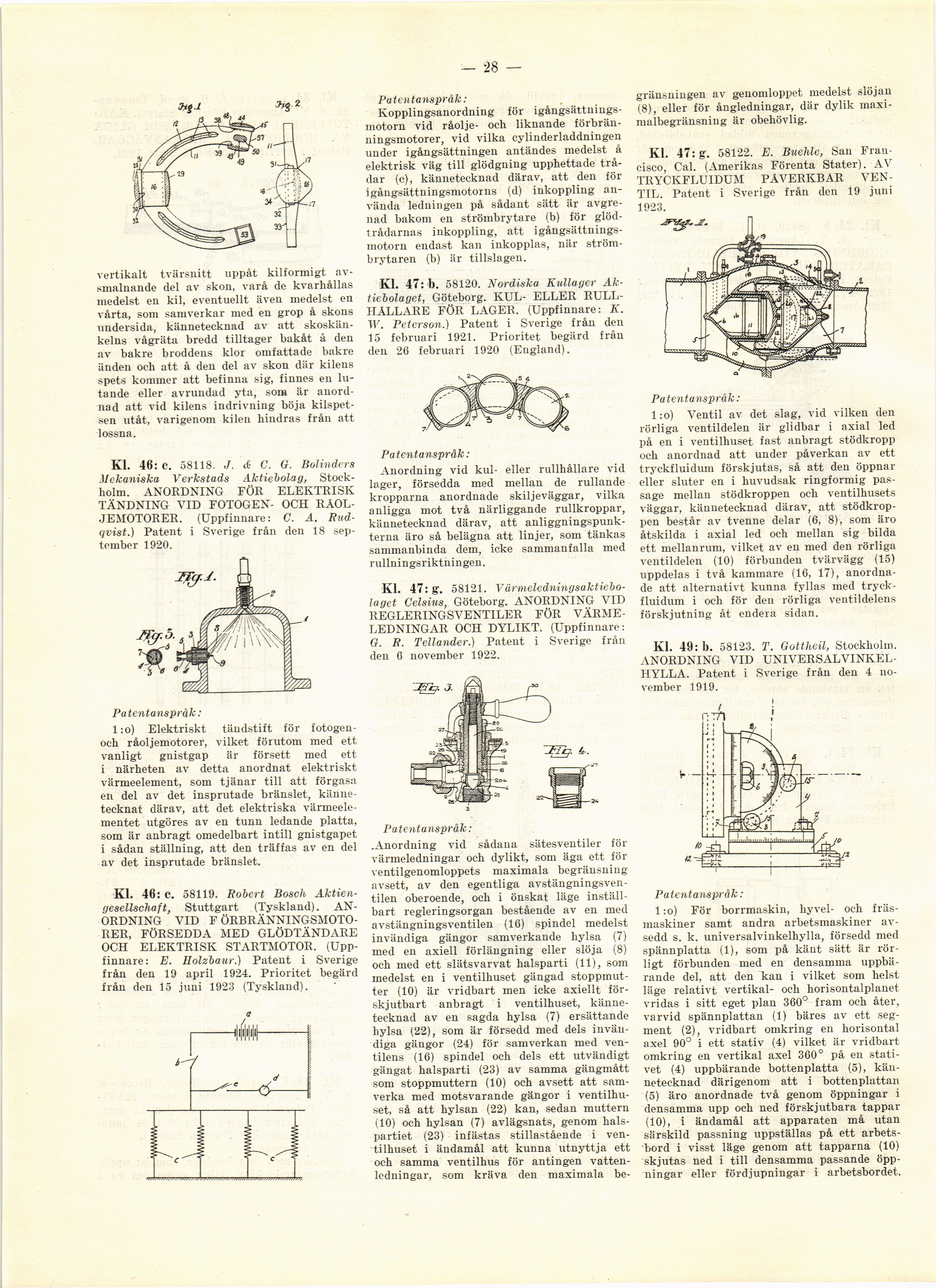

— 28 —
vertikalt tvärsnitt uppåt kilformigt
avsmalnande del av skon, varå de kvarhållas
medelst en kil, eventuellt även medelst en
vårta, som samverkar med en grop å skons
undersida, kännetecknad av att
skoskän-kelns vågräta bredd tilltager bakåt å den
av bakre broddens klor omfattade bakre
änden och att å den del av skon där kilens
spets kommer att befinna sig, finnes en
lutande eller avrundad yta, som är
anordnad att vid kilens indrivning böja
kilspetsen utåt, varigenom kilen hindras från att
lossna.
Kl. 46: C. 58118. J. & C. G. Bolinders
Mekaniska Verkstads Aktiebolag,
Stockholm. ANORDNING FÖR ELEKTRISK
TANDNING VID FOTOGEN- OCH
RÅOLJEMOTORER. (Uppfinnare: C. A.
Rud-qvist.) Patent i Sverige från den 18
september 1920.
Patentanspråk:
Kopplingsanordning för
igångsättningsmotorn vid råolje- och liknande
förbränningsmotorer, vid vilka cylinderladdningen
under igångsättningen antändes medelst å
elektrisk väg till glödgning upphettade
trådar (c), kännetecknad därav, att den för
igångsättningsmotorns (d) inkoppling
använda ledningen på sådant sätt är
avgrenad bakom en strömbrytare (b) för
glödtrådarnas inkoppling, att
igångsättnings-motorn endast kan inkopplas, när
strömbrytaren (b) är tillslagen.
Kl. 47: b. 58120. Nordiska Kullager
Aktiebolaget, Göteborg. KUL- ELLER
RULL-IIÅLLARE FÖR LAGER. (Uppfinnare: K.
W. Peterson.) Patent i Sverige från den
15 februari 1921. Prioritet begärd från
den 26 februari 1920 (England).
Patentanspråk:
l:o) Elektriskt tändstift för
fotogen-och råoljemotorer, vilket förutom med ett
vanligt gnistgap är försett med ett
i närheten av detta anordnat elektriskt
värmeelement, som tjänar till att förgasa
en del av det insprutade bränslet,
kännetecknat därav, att det elektriska
värmeelementet utgöres av en tunn ledande platta,
som är anbragt omedelbart intill gnistgapet
i sådan ställning, att den träffas av en del
av det insprutade bränslet.
Kl. 46: c. 58119. Robert Bosch
Aktien-gesellschaft, Stuttgart (Tyskland).
ANORDNING VID F
ÖRBRÄNNINGSMOTO-RER, FÖRSEDDA MED GLÖDTÄNDARE
OCH ELEKTRISK STARTMOTOR.
(Uppfinnare: E. Holzbaur.) Patent i Sverige
från den 19 april 1924. Prioritet begärd
från den 15 juni 1923 (Tyskland).
Patentanspråk :
.Anordning vid sådana sätesventiler för
värmeledningar och dylikt, som äga ett för
ventilgenomloppets maximala begränsning
avsett, av den egentliga
avstängningsven-tilen oberoende, och i önskat läge
inställbart regleringsorgan bestående av en med
avstängningsventilen (16) spindel medelst
invändiga gängor samverkande hylsa (7)
med en axiell förlängning eller slöja (8)
och med ett slätsvarvat halsparti (11), som
medelst en i ventilhuset gängad
stoppmutter (10) är vridbart men icke axiellt
förskjutbart anbragt i ventilhuset,
kännetecknad av en sagda hylsa (7) ersättande
hylsa (22), som är försedd med dels
invändiga gängor (24) för samverkan med
ventilens (16) spindel och dels ett utvändigt
gängat halsparti (23) av samma gängmått
som stoppmuttern (10) och avsett att
samverka med motsvarande gängor i
ventilhuset, så att hylsan (22) kan, sedan muttern
(10) och hylsan (7) avlägsnats, genom
halspartiet (23) infästas stillastående i
ventilhuset i ändamål att kunna utnyttja ett
och samma ventilhus för antingen
vattenledningar, som kräva den maximala be-
gränsningen av genomloppet medelst slöjan
(8), eller för ångledningar, där dylik
maximalbegränsning är obehövlig.
Kl. 47: g. 58122. E. Buehle, San
Francisco, Cal. (Amerikas Förenta Stater). AV
TRYCKFLUIDUM PÅVERKBAR
VENTIL. Patent i Sverige från den 19 juni
1923.
Patentanspråk:
Anordning vid kul- eller rullhållare vid
lager, försedda med mellan de rullande
kropparna anordnade skiljeväggar, vilka
anligga mot två närliggande rullkroppar,
kännetecknad därav, att
anliggningspunk-terna äro så belägna att linjer, som tänkas
sammanbinda dem, icke sammanfalla med
rullningsriktningen.
Kl. 47: g. 58121.
Värmeledningsaktiebolaget Celsius, Göteborg. ANORDNING VID
REGLERINGSVENTILER FÖR
VÄRMELEDNINGAR OCH DYLIKT. (Uppfinnare:
G. R. Tellander.) Patent i Sverige från
den 6 november 1922.
ZEi?. J.
Patentanspråk:
l:o) Ventil av det slag, vid vilken den
rörliga ventildelen är glidbar i axial led
på en i ventilhuset fast anbragt stödkropp
och anordnad att under påverkan av ett
tryckfluidum förskjutas, så att den öppnar
eller sluter en i huvudsak ringformig
passage mellan stödkroppen och ventilhusets
väggar, kännetecknad därav, att
stödkroppen består av tvenne delar (6, 8), som äro
åtskilda i axial led och mellan sig bilda
ett mellanrum, vilket av en med den rörliga
ventildelen (10) förbunden tvärvägg (15)
uppdelas i två kammare (16, 17),
anordnade att alternativt kunna fyllas med
tryckfluidum i och för den rörliga ventildelens
förskjutning åt endera sidan.
Kl. 49: b. 58123. T. Gottheil, Stockholm.
ANORDNING VID UNIVERSAL
VINKELHYLLA. Patent i Sverige från den 4
november 1919.
Patentanspråk:
1 :o) För borrmaskin, hyvel- och
fräsmaskiner samt andra arbetsmaskiner
avsedd s. k. universalvinkelhylla, försedd med
spännplatta (1), som på känt sätt är
rörligt förbunden med en densamma
uppbärande del, att den kan i vilket som helst
läge relativt vertikal- och horisontalplanet
vridas i sitt eget plan 360° fram och åter,
varvid spännplattan (1) bäres av ett
segment (2), vridbart omkring en horisontal
axel 90° i ett stativ (4) vilket är vridbart
omkring en vertikal axel 360° på en
stativet (4) uppbärande bottenplatta (5),
kännetecknad därigenom att i bottenplattan
(5) äro anordnade två genom öppningar i
densamma upp och ned förskjutbara tappar
(10), i ändamål att apparaten må utan
särskild passning uppställas på ett
arbetsbord i visst läge genom att tapparna (10)
skjutas ned i till densamma passande
öppningar eller fördjupningar i arbetsbordet,
