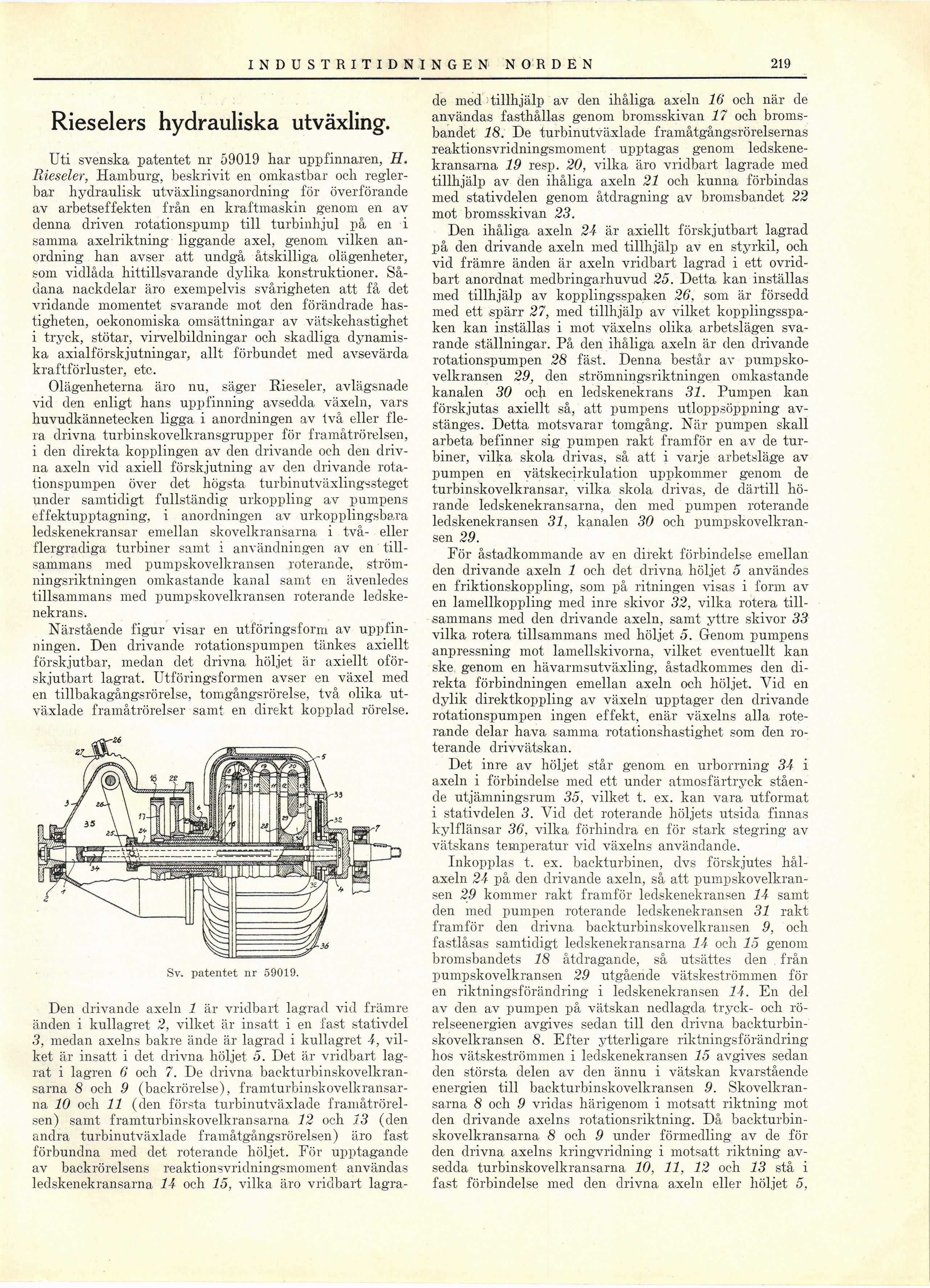

219 INDUSTRI TIDNINGEN NORDEN
Ries elers hydrauliska utväxling.
Uti svenska patentet nr 59019 har uppfinnaren, H.
Rieseler, Hamburg, beskrivit en omkastbar och
reglerbar hydraulisk utväxlingsanordning för överförande
av arbetseffekten från en kraftmaskin genom en av
denna driven rotationspump till turbinhjul på en i
samma axelriktning liggande axel, genom vilken
anordning han avser att undgå åtskilliga olägenheter,
som vidlåda hittillsvarande dylika konstruktioner.
Sådana nackdelar äro exempelvis svårigheten att få det
vridande momentet svarande mot den förändrade
hastigheten, oekonomiska omsättningar av vätskehastighet
i tryck, stötar, virvelbildningar och skadliga
dynamiska axialförskjutningar, allt förbundet med avsevärda
kraftförluster, etc.
Olägenheterna äro nu, säger Rieseler, avlägsnade
vid den enligt hans uppfinning avsedda växeln, vars
huvudkännetecken ligga i anordningen av två eller
flera drivna turbinskovelkransgrupper för framåtrörelsen,
i den direkta kopplingen av den drivande och deri
drivna axeln vid axiell förskjutning av den drivande
rotationspumpen över det högsta turbinutväxlingssteget
under samtidigt fullständig urkoppling av pumpens
effektupptagning, i anordningen av urkopplingsba.ra
ledskenekransar emellan skovelkransarna i två- eller
flergradiga turbiner samt i användningen av en
tillsammans med pumpskovelkransen roterande,
strömningsriktningen omkastande kanal samt en ävenledes
tillsammans med pumpskovelkransen roterande
ledske-nekrans.
Närstående figur visar en utföringsform av
uppfinningen. Den drivande rotationspumpen tänkes axiellt
förskjutbar, medan det drivna höljet är axiellt
©förskjutbart lagrat. Utföringsformen avser en växel med
en tillbakagångsrörelse, tomgångsrörelse, två olika
utväxlade framåtrörelser samt en direkt kopplad rörelse.
Sv. patentet nr 59019.
Den drivande axeln 1 är vridbart lagrad vid främre
änden i kullagret 2, vilket är insatt i en fast stativdel
3, medan axelns bakre ände är lagrad i kullagret 4,
vilket är insatt i det drivna höljet 5. Det är vridbart
lagrat i lagren 6 och 7. De drivna
baekturbinskovelkran-sarna 8 och 9 (backrörelse),
framturbinskovelkransar-na 10 och 11 (den första turbinutväxlade
framåtrörelsen) samt framturbinskovelkransarna 12 och 13 (den
andra turbinutväxlade framåtgångsrörelsen) äro fast
förbundna med det roterande höljet. För upptagande
av backrörelsens reaktionsvridningsmoment användas
ledskenekransarna 14 och 15, vilka äro vridbart lagra-
de med ’tillhjälp av den ihåliga axeln 16 och när de
användas fasthållas genom bromsskivan 17 och
bromsbandet 18. De turbinutväxlade framåtgångsrörelsernas
reaktionsvridningsmoment upptagas genom
ledskenekransarna 19 resp. 20, vilka äro vridbart lagrade med
tillhjälp av den ihåliga axeln 21 och kunna förbindas
med stativdelen genom åtdragning av bromsbandet 22
mot bromsskivàn 23.
Den ihåliga axeln 24 är axiellt förskjutbart lagrad
på den drivande axeln med tillhjälp av en styrkil, och
vid främre änden är axeln vridbart lagrad i ett
ovrid-bart anordnat medbringarhuvud 25. Detta kan inställas
med tillhjälp av kopplingsspaken 26, som är försedd
med ett spärr 27, med tillhjälp av vilket
kopplingsspa-ken kan inställas i mot växelns olika arbetslägen
svarande ställningar. På den ihåliga axeln är den drivande
rotationspumpen 28 fäst. Denna består av
pumpskovelkransen 29, den strömningsriktningen omkastande
kanalen 30 och en ledskenekrans 31. Pumpen kan
förskjutas axiellt så, att pumpens utloppsöppning
avstänges. Detta motsvarar tomgång. När pumpen skall
arbeta befinner sig pumpen rakt framför en av de
turbiner, vilka skola drivas, så att i varje arbetsläge av
pumpen en vätskecirkulation uppkommer genom de
turbinskovelkransar, vilka skola drivas, de därtill
hörande ledskenekransarna, den med pumpen roterande
ledskenekransen 31, kanalen 30 och
pumpskovelkransen 29.
För åstadkommande av en direkt förbindelse emellan
den drivande axeln 1 och det drivna höljet 5 användes
en friktionskoppling, som på ritningen visas i form av
en lamellkoppling med inre skivor 32, vilka rotera
tillsammans med den drivande axeln, samt yttre skivor 33
vilka rotera tillsammans med höljet 5. Genom pumpens
anpressning mot lamellskivorna, vilket eventuellt kan
ske genom en hävarmsutväxling, åstadkommes den
direkta förbindningen emellan axeln och höljet. Vid en
dylik direktkoppling av växeln upptager den drivande
rotationspumpen ingen effekt, enär växelns alla
roterande delar hava samma rotationshastighet som den
roterande drivvätskan.
Det inre av höljet står genom en urborrning 34 i
axeln i förbindelse med ett under atmosfärtryck
stående utjämningsrum 35, vilket t. ex. kan vara utformat
i stativdelen 3. Vid det roterande höljets utsida finnas
kylflänsar 36, vilka förhindra en för stark stegring av
vätskans temperatur vid växelns användande.
Inkopplas t. ex. backturbinen, dvs förskjutes
hålaxeln 24 på den drivande axeln, så att
pumpskovelkransen 29 kommer rakt framför ledskenekransen 14 samt
den med pumpen roterande ledskenekransen 31 rakt
framför den drivna backturbinskovelkransen 9, och
fastlåsas samtidigt ledskenekransarna 14 och 15 genom
bromsbandets 18 åtdragande, så utsättes den från
pumpskovelkransen 29 utgående vätskeströmmen för
en riktningsförändring i ledskenekransen 14. En del
av den av pumpen på vätskan nedlagda tryck- och
rörelseenergien avgives sedan till den drivna
backturbinskovelkransen 8. Efter ytterligare riktningsförändring
hos vätskeströmmen i ledskenekransen 15 avgives sedan
den största delen av den ännu i vätskan kvarstående
energien till backturbinskovelkransen 9.
Skovelkransarna 8 och 9 vridas härigenom i motsatt riktning mot
den drivande axelns rotationsriktning. Då
backturbin-skovelkransarna 8 och 9 under förmedling av de för
den drivna axelns kringvridning i motsatt riktning
avsedda turbinskovelkransarna 10, 11, 12 och 13 stå i
fast förbindelse med den drivna axeln eller höljet 5,
