INDUSTRITID NINGEN*! NORDEN
181
ningarna kunna anslutas antingen kontinuerligt eller
successivt och mycket snabbt till antennen 4 genom en
roterande kommutator eller någon annan anordning.
I stället för att använda en gemensam aperiodisk
antenn kan man utföra den gemensamma antennen för
en våglängd, som är gynnsam för mottagningen av alla
de routen utstakade signalerna av olika våglängd,
varvid dessa väljas i den förstas harmoniska skala,
I det sammanställda schemat fig. 7 visas hela
installationen av en mottagningsanordning. Man
använder antingen en gemensam antenn 4 med tre
avgreningar 6 eller tre olika antenner, var och en försedd med
sin avstämda förstärkare, samt en enda
mottagningstelefon. I detta fall förstärker man de mottagna höga
frekvenserna och använder t, ex. den tredje lampan 7
i förstärkaren som detektor, varefter man förstärker
lågfrekvensen genom den fjärde lampan 8. Men man
kan även direkt mottaga högfrekvensen eller sedermera
förstärka lågfrekvensen.
Systemet medger även mottagningen av
lågfrekvensen, som härrör från det magnetiska styrfältet, som
alstras på grund av genomgång av en variabel ström
i styrkabeln, t. ex. D.
I detta schema medgiva kommutatorerna 9 att de
avstämda grenarna 6 och antennen 4 förbindas, eller att
de skilda och avstämda antennerna förbindas med
förstärkaren, som omfattar en tvåstegs
högfrekvensförstärkare (lamporna 10, 11) en detektorlampa 7 och en
lågfrekvens förstärkarelamp a 8.
Kommutatorerna 12—15 medgiva ett successivt eller
samtidigt mottagande antingen genom de tre
antenn-grenarna 6 tillsammans eller var för sig, varvid t. ex.
två användas för navigering och den tredje för telegra-
fiska förbindelser. Kommutatorerna 16—19 medgiva
mottagning av lågfrekvensen på de avstämda
lindningarna 20, vilka själva kunna mottaga samma våglängd
eller olika våglängder. Om lågfrekvensens våglängder
äro olika, användes ej kommutatorn 19.
Då man mottager högfrekvens, användes för varje
lampa högfrekvenstransformatorerna 21, 22 och
lågfrekvenstransformatorn 25. Man kan mottaga de genom
högfrekvensen alstrade strömmarna i vilken känd
kretsform som helst, t. ex. i en generativ eller nästan
genera-rativ reaktionskrets med vågor av samma frekvens som
de, som skola mottagas.
Då man mottager lågfrekvens användas
lågfrekvens-transformatotrerna 23—25. Alla dessa kommutatorer
äro här visade schematiskt; de kunna manövreras
samtidigt. medelst lämpliga förbindelseorgan.
I den fjärde lampans 8 anodkrets äro
telefonmotta-garna 26 inkopplade, som äro anslutna till kretsarnas
27 ändar, vilka t. ex. äro avstämda för de olika
tonerna å signalerna.
Dessa kretsar avstämmas successivt för mottagning
av låg- och högfrekvens med olika toner. Vid
navigation med högfrekvens tjäna kretsarna till att mottaga
en routen utstakande signal med ena örat (en hög
ton) och den andra signalen med det andra örat (en
djup ton). Telefonerna kunna även vara avstämda och
selektiva, Man blir således i stånd att genom
lågfre-kvensresonans efter förstärkning av både låg- och
högfrekvens särskilja högfrekventa signaler av lika
våglängder och av olika sådana och toner eller olika
modu-lationer, förstärkta genom samma förstärkare. Man kan
även hava högfrekvensförstärkaredelen gemensam för
tvenne routen utstakade signaler av olika våglängd.

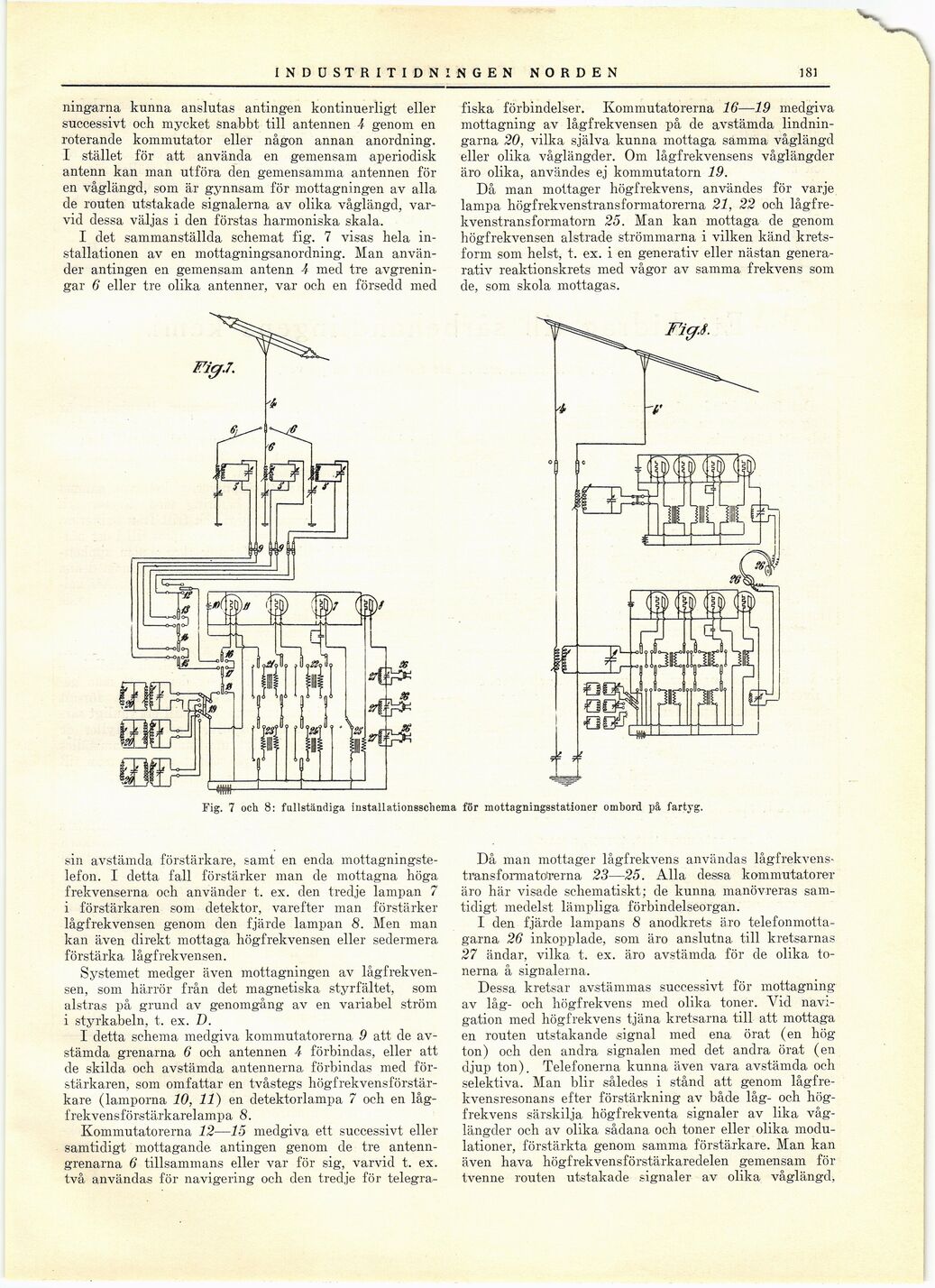

Fig. 7 och 8: fallständiga installationsschema för mottagningsstationer omhord på fartyg.
