Full resolution (JPEG) - On this page / på denna sida - Sidor ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

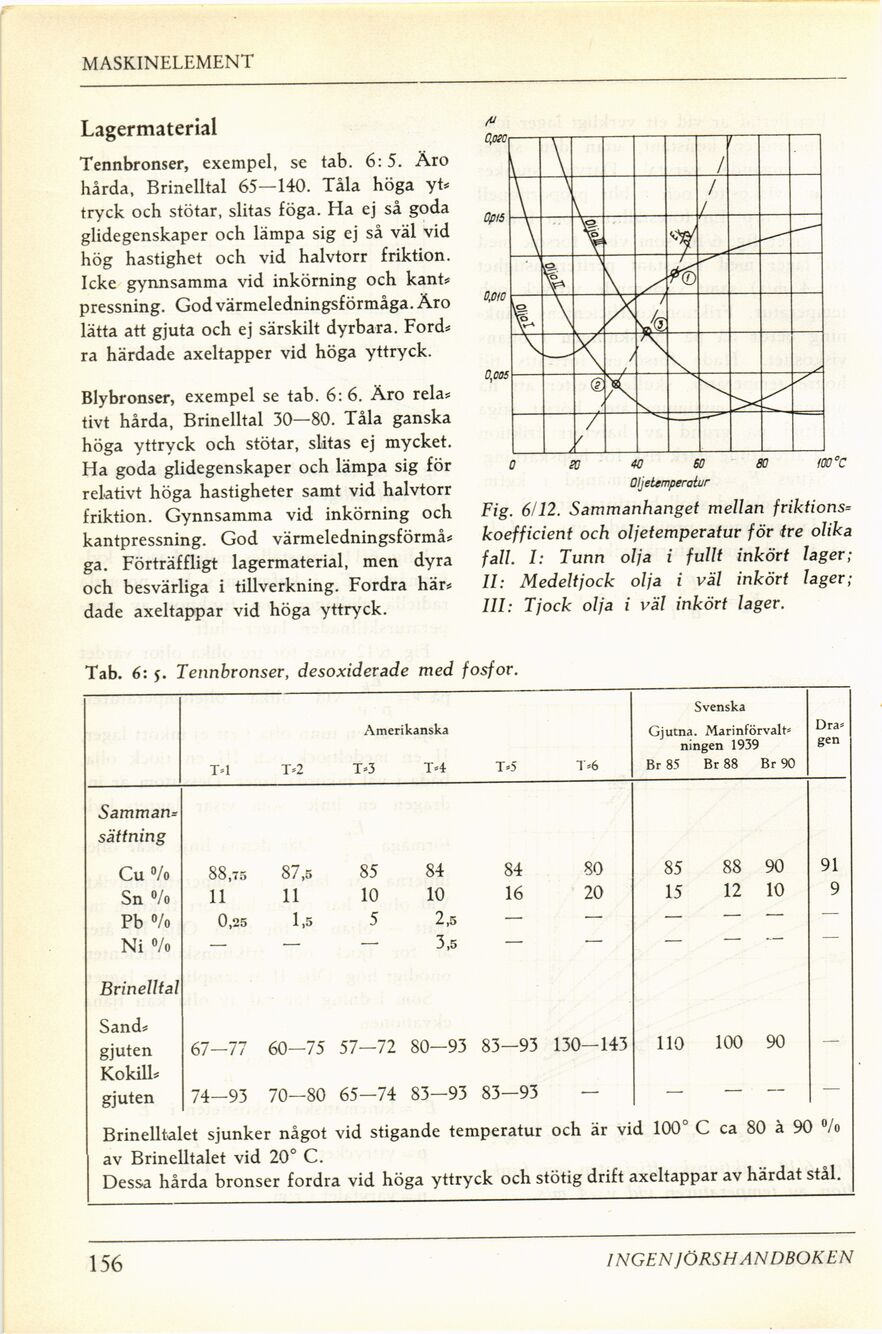

"MASKINELEMENT
Lagermaterial
Tennbronser, exempel, se tab. 6:5. Äro
hårda, Brinelltal 65—140. Tåla höga yt»
tryck och stötar, slitas föga. Ha ej så goda
glidegenskaper och lämpa sig ej så väl vid
hög hastighet och vid halvtorr friktion.
Icke gynnsamma vid inkörning och kant»
pressning. God värmeledningsförmåga. Äro
lätta att gjuta och ej särskilt dyrbara. Ford»
ra härdade axeltapper vid höga yttryck.
Blybronser, exempel se tab. 6: 6. Äro rela»
tivt hårda, Brinelltal 30—80. Tåla ganska
höga yttryck och stötar, slitas ej mycket.
Ha goda glidegenskaper och lämpa sig för
relativt höga hastigheter samt vid halvtorr
friktion. Gynnsamma vid inkörning och
kantpressning. God värmeledningsförmå»
ga. Förträffligt lagermaterial, men dyra
och besvärliga i tillverkning. Fordra här»
dade axeltappar vid höga yttryck.
Fig. 6/12. Sammanhanget mellan friktions=
koefficient och oljetemperatur för tre olika
fall. I: Tunn olja i fullt inkört lager;
II: Medeltjock olja i väl inkört lager;
III: Tjock olja i väl inkört lager.
Tab. 6: j. Tennbronser, desoxiderade med fosfor.
T-l T*2 Amerikanska T*3 T-i T»5 T«6 Svenska Gjutna. Marinförvalt* ningen 1939 Br 85 Br 88 Br 90 Dra» gen
Samman=
sättning
Cu % 88,75 87,5 85 84 84 80 85 88 90 91
Sn °/o 11 11 10 10 16 20 15 12 10 9
Pb % 0,25 1,5 5 2,5 — — _ _ _ —
Ni % — — — 3,5 — — — — — —
Brinelltal
Sand»
gjuten 67-77 60—75 57—72 80-93 83—93 130-143 110 100 90 —
Kokill»
gjuten 74-93 70—80 65—74 83—93 83-93 - — — — —
Brinelltalet sjunker något vid stigande temperatur och är vid 100° C ca 80 à 90 °/o
av Brinelltalet vid 20° C.
Dessa hårda bronser fordra vid höga yttryck och stötig drift axeltappar av härdat stål.
156
INGEN ] ÖRS HANDBOKEN
<< prev. page << föreg. sida << >> nästa sida >> next page >>
