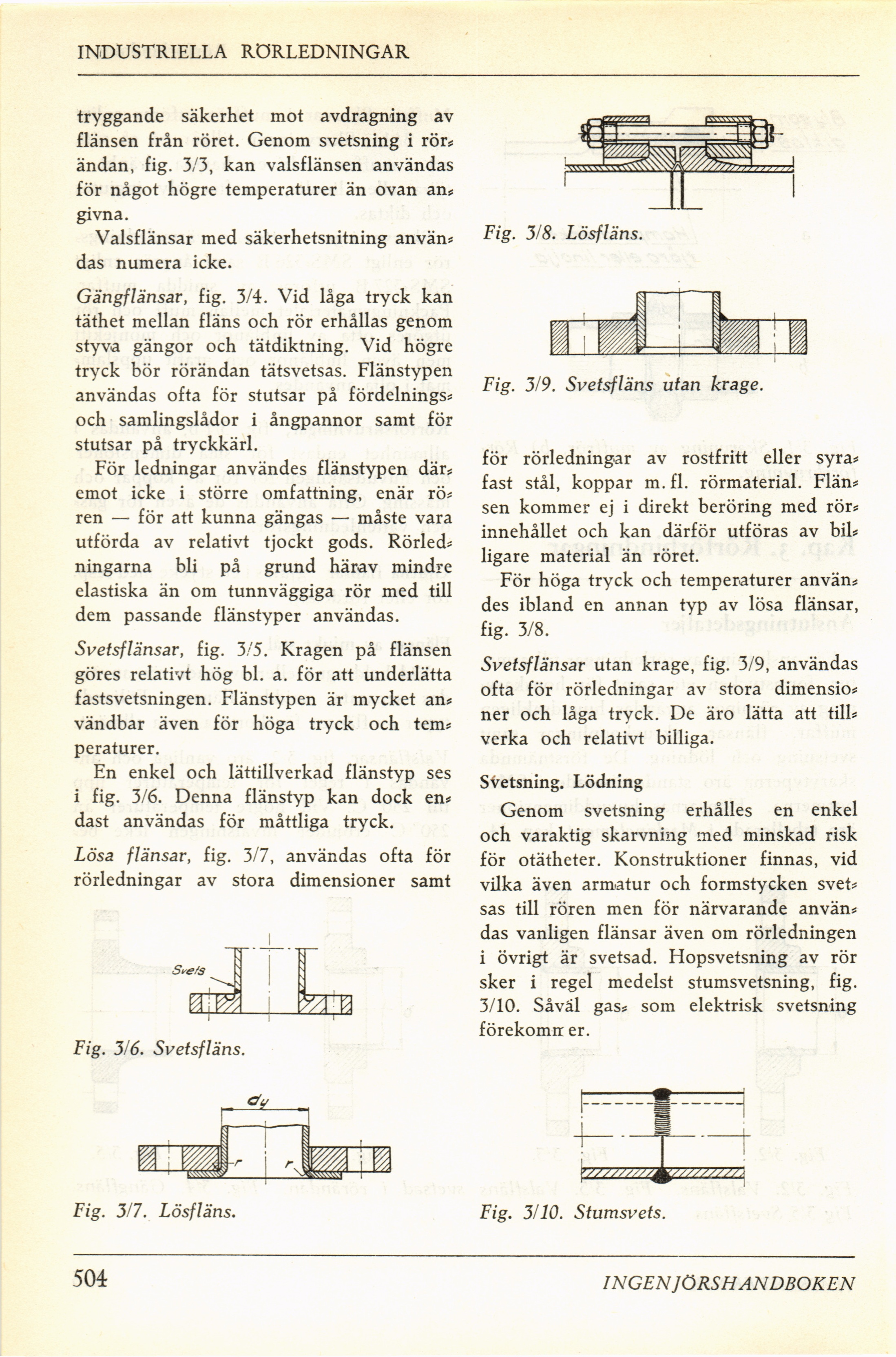

INDUSTRIELLA RÖRLEDNINGAR
tryggande säkerhet mot avdragning av
flänsen från röret. Genom svetsning i rör*
ändan, fig. 3/3, kan valsflänsen användas
för något högre temperaturer än ovan an*
givna.
Valsflänsar med säkerhetsnitning använ*
das numera icke.
Gängflänsar, fig. 3/4. Vid låga tryck kan
täthet mellan fläns och rör erhållas genom
styva gängor och tätdiktning. Vid högre
tryck bör rörändan tätsvetsas. Flänstypen
användas ofta för stutsar på fördelnings*
och samlingslådor i ångpannor samt för
stutsar på tryckkärl.
För ledningar användes flänstypen där»
emot icke i större omfattning, enär rö*
ren — för att kunna gängas — måste vara
utförda av relativt tjockt gods. Rörled*
ningarna bli på grund härav mindre
elastiska än om tunnväggiga rör med till
dem passande flänstyper användas.
Svetsflänsar, fig. 3/5. Kragen på flänsen
göres relativt hög bl. a. för att underlätta
fastsvetsningen. Flänstypen är mycket an*
vändbar även för höga tryck och tem*
peraturer.
En enkel och lättillverkad flänstyp ses
i fig. 3/6. Denna flänstyp kan dock en*
däst användas för måttliga tryck.
Lösa flänsar, fig. 3/7, användas ofta för
rörledningar av stora dimensioner samt
Fig. 3/8. Lösfläns.
Fig. 3/6. Svetsfläns.
Fig. 3/9. Svetsfläns utan krage.
för rörledningar av rostfritt eller syra*
fast stål, koppar m.fl. rörmaterial. Flän*
sen kommer ej i direkt beröring med rör*
innehållet och kan därför utföras av bil*
ligare material än röret.
För höga tryck och temperaturer använ*
des ibland en annan typ av lösa flänsar,
fig. 3/8.
Svetsflänsar utan krage, fig. 3/9, användas
ofta för rörledningar av stora dimensio*
ner och låga tryck. De äro lätta att till*
verka och relativt billiga.
Svetsning. Lödning
Genom svetsning erhålles en enkel
och varaktig skarvning med minskad risk
för otätheter. Konstruktioner finnas, vid
vilka även armatur och formstycken svet*
sas till rören men för närvarande använ*
das vanligen flänsar även om rörledningen
i övrigt är svetsad. Hopsvetsning av rör
sker i regel medelst stumsvetsning, fig.
3/10. Såväl gas* som elektrisk svetsning
förekomn er.
Fig. 3/7. Lösfläns.
Fig. 3/10. Stumsvets.
