Full resolution (TIFF) - On this page / på denna sida - Sammanfattning af de förberedande hårdhetsförsöken - 3. Hårdhetsbestämningar
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)

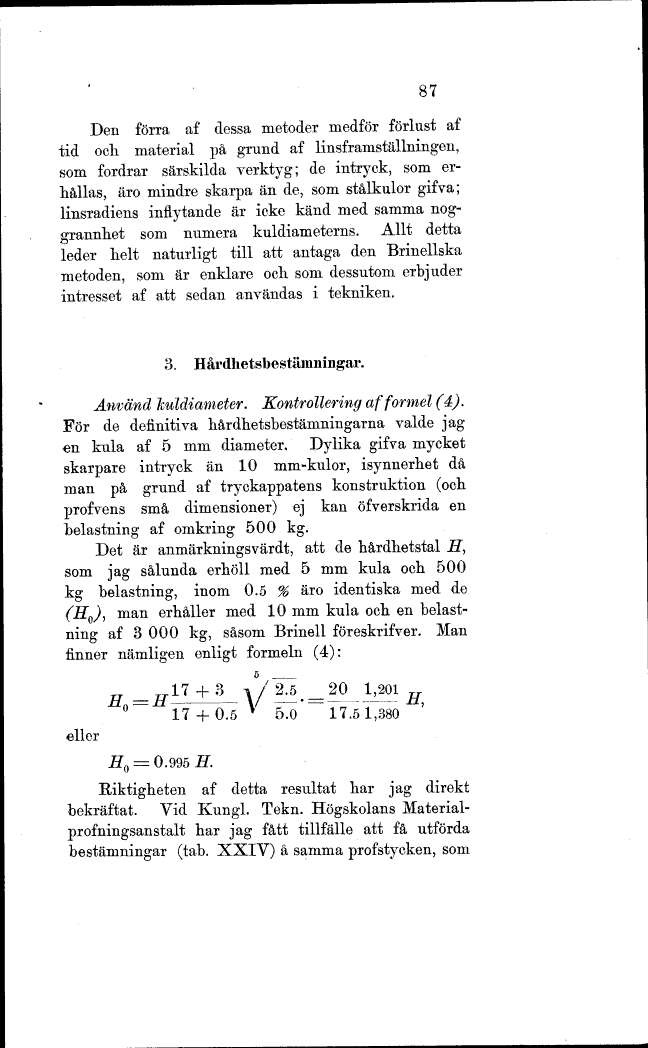

87
Den förra af dessa metoder medför förlust af
tid och material på grund af linsframställningen,
som fordrar särskilda verktyg; de intryck, som er-
hållas, äro mindre skarpa än de, som stålkulor gifva;
linsradiens inflytande är icke känd med samma nog-
grannhet som numera kuldiameterns. Allt detta
leder helt naturligt till att antaga den Brinellska
metoden, som är enklare och som dessutom erbjuder
intresset af att sedan användas i tekniken.
3. Hårdhetsbestämningar.
Använd kuldiameter. Kontrollering af formel (4).
För de definitiva hårdhetsbestämningarna valde jag
?n kula af 5 mm diameter. Dylika gifva mycket
skarpare intryck än 10 mm-kulor, isynnerhet då
man på grund af tryckappatens konstruktion (och
prof vens små dimensioner) ej kan öfverskrida en
belastning af omkring 500 kg.
Det är anmärkningsvärdt, att de hårdhetstal H,
som jag sålunda erhöll med 5 mm kula och 500
kg belastning, inom 0.5 % äro identiska med de
(H0) man erhåller med 10 mm kula och en belast-
ning af 3 000 kg, såsom Brinell föreskrifver. Man
finner nämligen enligt formeln (4):
17 + 0.5 * 5.0 17.51,380
eller
HQ = 0.$%H.
Riktigheten af detta resultat har jag direkt
bekräftat. Vid Kungl. Tekn. Högskolans Material-
profningsanstalt har jag fått tillfälle att få utförda
bestämningar (tab. XXIV) å samma profstycken, som
<< prev. page << föreg. sida << >> nästa sida >> next page >>
