2 60 Glidventiler.

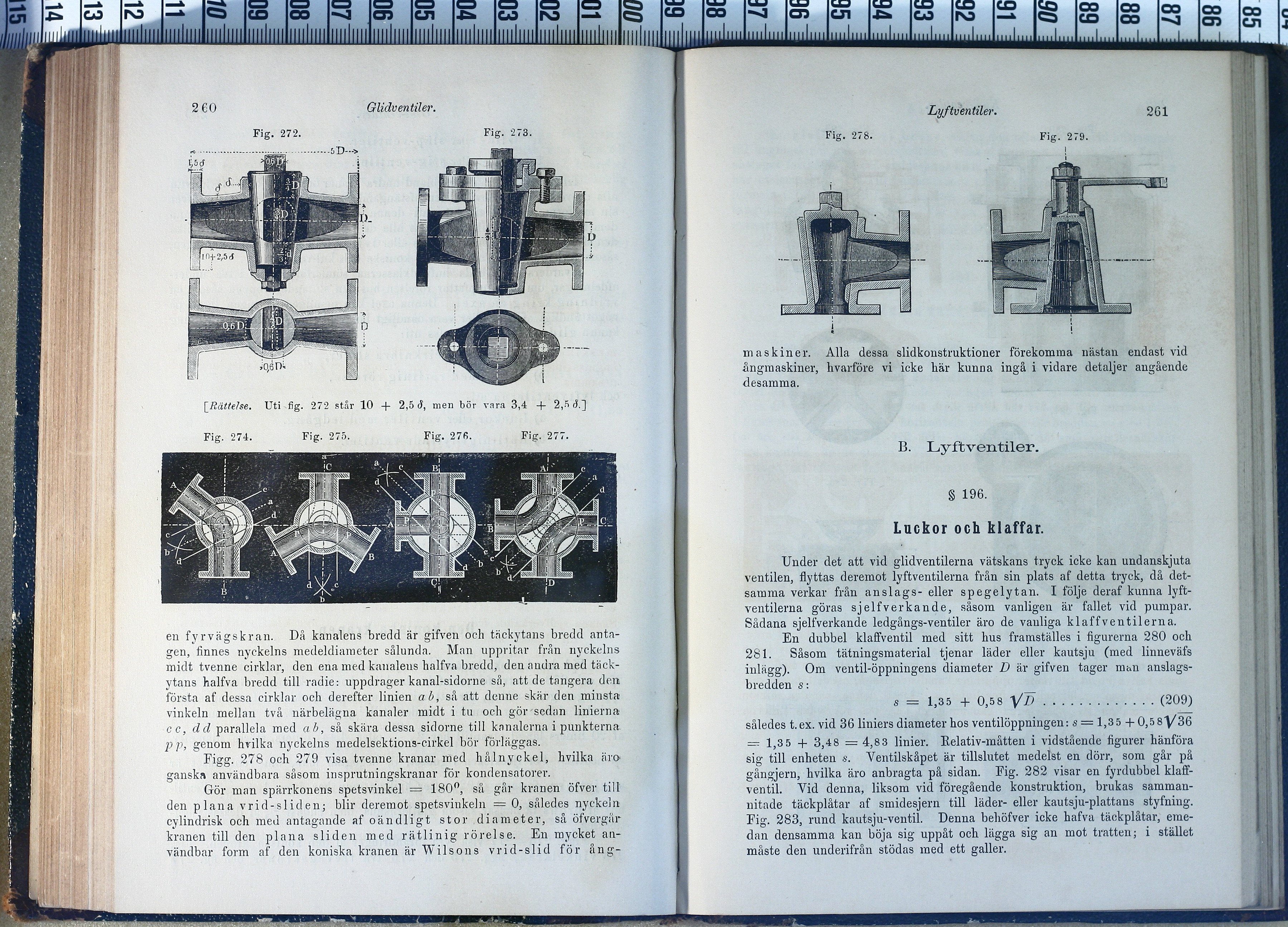

Fig. 272. Fig. 273.
[Rättelse. Uti fig. 272 står 10 + 2,5 å, men bör vara 3,4 + 2,5 <J.]
Fig. 274. Fig. 275. Fig. 276. Fig. 277.
en fyrvägskran. Då kanalens bredd är gifven och täckytans bredd
antagen, finnes nyckelns medeldiameter sålunda. Man uppritar från nyckelns
midt tvenne cirklar, den ena med kanalens halfva bredd, den andra med
täckytans halfva bredd till radie: uppdrager kanal-sidorne så, att de tangera der»
första af dessa cirklar och derefter linien a b, så att denne skär den minsta
vinkeln mellan två närbelägna kanaler midt i tu och gör’sedan linierna
c c, dd parallela med a b, så skära dessa sidorne till kanalerna i punkterna
p p, genom hvilka nyckelns medelsektions-cirkel bör förläggas.
Eigg. 278 och 279 visa tvenne kranar med hålnyckel, hvilka är»
ganska användbara såsom insprutningskranar for kondensatorer.
Gör man spärrkonens spetsvinkel = 180°, så går kranen öfver till
den plana vrid-sliden; blir deremot spetsvinkeln = 0, således nyckeln
cylindrisk och med antagande af oändligt stor diameter, så öfvergår
kranen till den plana sliden med rätlinig rörelse. En mycket
användbar form af den koniska kranen ärWilsons vrid-slid för ång-
)
CO
en
CJ1
CO
Fig. 278.
maskiner. Alla dessa slidkonstruktioner förekomma nästan endast vid
ångmaskiner, hvarföre vi icke här kunna ingå i vidare detaljer angående
desamma.
B. Lyftventiler.
Luckor och klaffar.
Under det att vid glidventilerna vätskans tryck icke kan undanskjuta
ventilen, flyttas deremot lyftventilerna från sin plats af detta tryck, då
detsamma verkar från anslags- eller spegelytan. I följe deraf kunna
lyftventilerna göras sjelfverkande, såsom vanligen är fallet vid pumpar.
Sådana sjelfverkande ledgångs-ventiler äro de vanliga klaffventilerna.
En dubbel klaffventil med sitt hus framställes i figurerna 280 och
281. Såsom tätningsmaterial tjenar läder eller kautsju (med linneväfs
inlägg). Om ventil-öppningens diameter D är gifven tager man
anslagsbredden s:
S = 1,35 + 0,58 VZF.............(209)
således t.ex. vid 36 liniers diameter hos ventilöppningen: s = 1,35 + 0,58"\/36
=§ 1,35 + 3,48 == 4,83 linier. Relativ-måtten i vidstående figurer hänföra
sig till enheten s. Ventilskåpet är tillslutet medelst en dörr, som går på
gångjern, hvilka äro anbragta på sidan. Fig. 282 visar en fyrdubbel
klaffventil. Vid denna, liksom vid föregående konstruktion, brukas
samman-nitade täckplåtar af smidesjern till läder- eller kautsju-plattans styfning.
Eig. 283, rund kautsju-ventil. Denna behöfver icke hafva täckplåtar,
emedan densamma kan böja sig uppåt och lägga sig an mot tratten; i stället
måste den underifrån stödas med ett galler.
