På vinden erhålles i midtelbyggnaden en korridor med 2
rum samt å flyglarne tvenne hushållsvindar.
kammare; sr sofrum; k kök med skafferi och köksförstuga;
g gång med trappa till vinden och källaren samt ett större
förvaringsrum. Vinden och källaren erbjuda naturligtvis flera
och större lägenheter än å mellersta storleken.
Mellersta storleken.

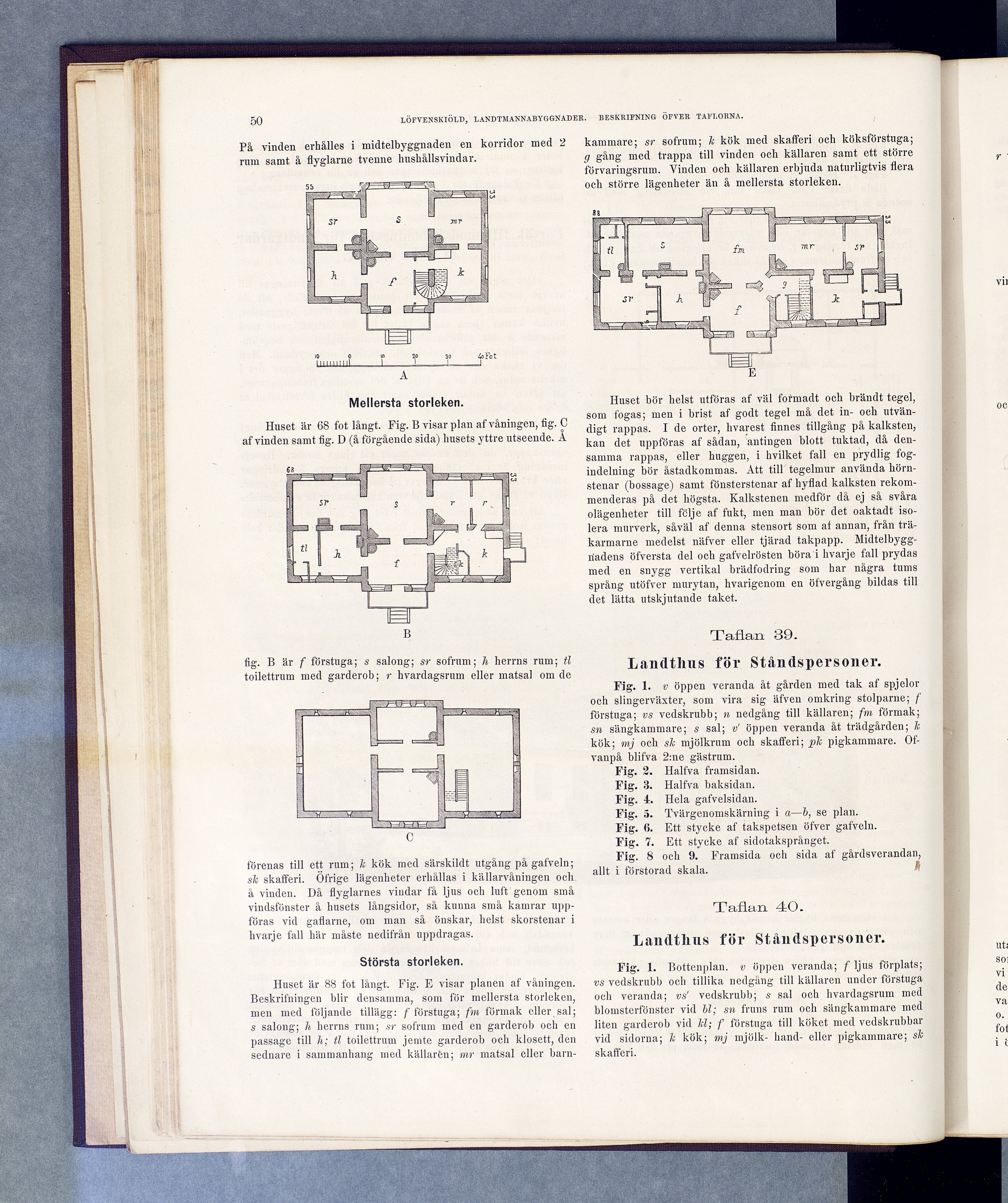

Huset är 68 fot långt. Fig. B visar plan af våningen, fig. C
af vinden samt fig. D (å förgående sida) husets yttre utseende. A
Huset bör helst utföras af väl formadt och brändt tegel,
som fogas; men i brist af godt tegel må det in- och
utvändigt rappas. I de orter, hvarest finnes tillgång på kalksten,
kan det uppföras af sådan, antingen blott tuktad, då
densamma rappas, eller huggen, i hvilket fall en prydlig
fogindelning bör åstadkommas. Att till tegelmur använda
hörnstenar (bossage) samt fönsterstenar af hyflad kalksten
rekommenderas på det högsta. Kalkstenen medför då ej så svåra
olägenheter till fclje af fukt, men man bör det oaktadt
isolera murverk, såväl af denna stensort som at annan, från
trä-karmarne medelst näfver eller tjärad takpapp.
Midtelbygg-riadens öfversta del och gafvelrösten böra i hvarje fall prydas
med en snygg vertikal brädfodring som har några tums
språng utöfver murytan, hvarigenom en öfvergång bildas till
det lätta utskjutande taket.
Taflan 39.
fig. B är f förstuga; s salong; sr sofrum; A herrns rum; tl
toilettrum med garderob; r hvardagsrum eller matsal om de
k
I
t-
K. ....H.
p
l— r— 1
1 m xv
l Tiwur i
t!
i
förenas till ett rum; k kök med särskildt utgång pågafveln;
sk skafferi. Ofrige lägenheter erhållas i källarvåningen och
å vinden. Då flyglarnes vindar få ljus och luft genom små
vindsfönster å husets långsidor, så kunna små kamrar
uppföras vid gaflarne, om man så önskar, helst skorstenar i
hvarje fall här måste nedifrån uppdragas.
Största storleken.
Huset är 88 fot långt. Fig. E visar planen af våningen.
Beskrifningen blir densamma, som för mellersta storleken,
men med följande tillägg: f förstuga; fm förmak eller sal;
s salong; A herrns rum; sr sofrum med en garderob och en
passage till h; tl toilettrum jemte garderob och klosett, den
sednare i sammanhang med källarön; mr matsal eller barn-
Lantltlms för Ståndspersoner.
Fig. 1. v öppen veranda åt gården med tak af spjelor
och slingerväxter, som vira sig äfven omkring stolparne; f
förstuga; vs vedskrubb; n nedgång till källaren; fm förmak;
sn sängkammare; s sal; v’ öppen veranda åt trädgården; k
kök; mj och sk mjölkrum och skafferi; pk pigkammare.
Of-vanpå blifva 2:ne gästrum.
Fig. 2. Halfva framsidan.
Fig. 3. Halfva baksidan.
Fig. 4. Hela gafvelsidan.
Fig. 5. Tvärgenomskärning i a—b, se plan.
Fig. 6. Ett stycke af takspetsen öfver gafveln.
Fig. 7. Ett stycke af sidotaksprånget.
Fig. 8 och 9. Framsida och sida af gårdsverandan,
allt i förstorad skala.
Taflan 40.
Landthus för Ståndspersoner.
Fig. 1. Bottenplan, v öppen veranda; f ljus förplats;
vs vedskrubb och tillika nedgång till källaren under förstuga
och veranda; vs’ vedskrubb; s sal och hvardagsrum med
blomsterfönster vid bl; sn fruns rum och sängkammare med
liten garderob vid kl; f förstuga till köket med vedskrubbar
vid sidorna; k kök; mj mjölk- hand- eller pigkammare; sk
skafferi.
