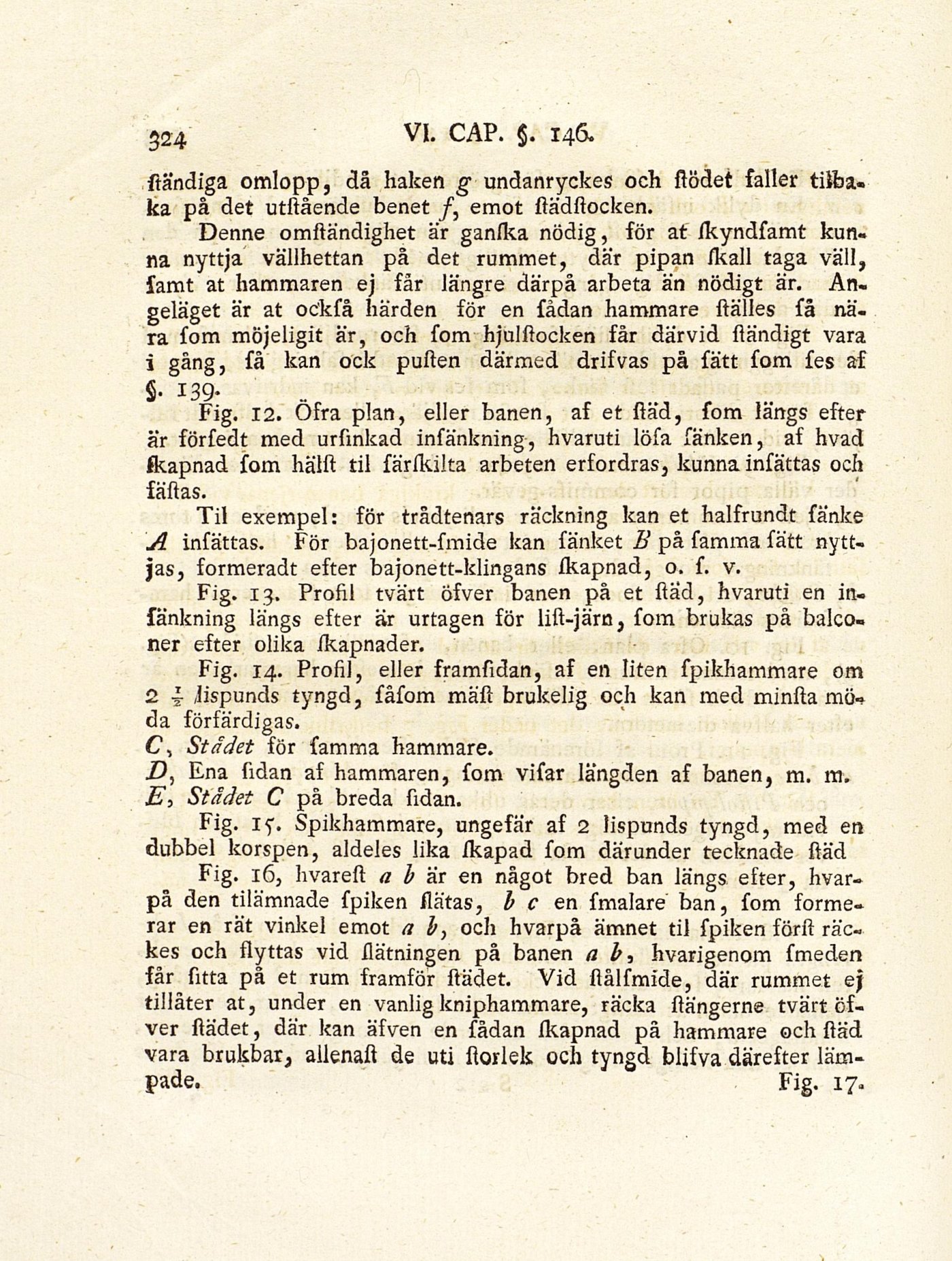

Ständiga omlopp, då haken g undanryckes och stödet faller
tiiba-ka på det utstående benet /, emot städstocken.
Denne omständighet är ganska nödig, för af skyndfamt
kunna nyttja vällhettan på det rummet, där pipan skall taga väll,
Samt at hammaren ej får längre därpå arbeta än nödigt är.
Angeläget är at ockfå härden för en fådan hammare ställes få
nära Som möjeligit är, och Som hjulstocken får därvid ständigt vara
1 gång, Så kan ock pusten därmed drifvas på fätt Som Ses af
§• 139*
Fig. 12. Ofra plan, eller banen, af et städ, fom längs efter
är förfedt med urfinkad inSänkning, hvaruti löfa fänken, af hvad
skapnad Som hälst til färskilta arbeten erfordras, kunna infättas och
fästas.
Til exempel: för trådtenars räckning kan et halfrundt fänke
A infättas. För bajonett-fmide kan fänket B på Samma Sätt
nyttjas, formeradt efter bajonett-klingans skapnad, o. S. v.
Fig. 13. Profil tvärt öfver banen på et stad, hvaruti en
in-fänkning längs efter är urtagen för list-järn, fom brukas på
balco-ner efter olika skapnader.
Fig. 14. Profil, eller framfidan, af en liten fpikhammare om
2 i /lispunds tyngd, fåfom mäst brukelig och kan med minsta
möda förfärdigas.
C, Städet för Samma hammare.
D, Ena fidan af hammaren, Som vifar längden af banen, m. m.
E, Städet C på breda fidan.
Fig. 15. Spikhammare, ungefär af 2 lispunds tyngd, med en
dubbel korspen, aldeles lika skapad fom därunder tecknade städ
Fig. 16, hvarest a b är en något bred ban längs, efter,
hvarpå den tilämnade Spiken slätas, b c en Smalare ban, Som
formerar en rät vinkel emot a b, och hvarpå ämnet til Spiken först
räckes och flyttas vid slätningen på banen a b, hvarigenom Smeden
får Sitta på et rum framför städet. Vid stålfmide, där rummet ej
tillåter at, under en vanlig kniphammare, räcka stängerne
tvärtöfver städet, där kan äfven en fådan skapnad på hammare och städ
vara brukbar, allenast de uti storlek och tyngd blifva därefter
lämpade. Fig. 17.
