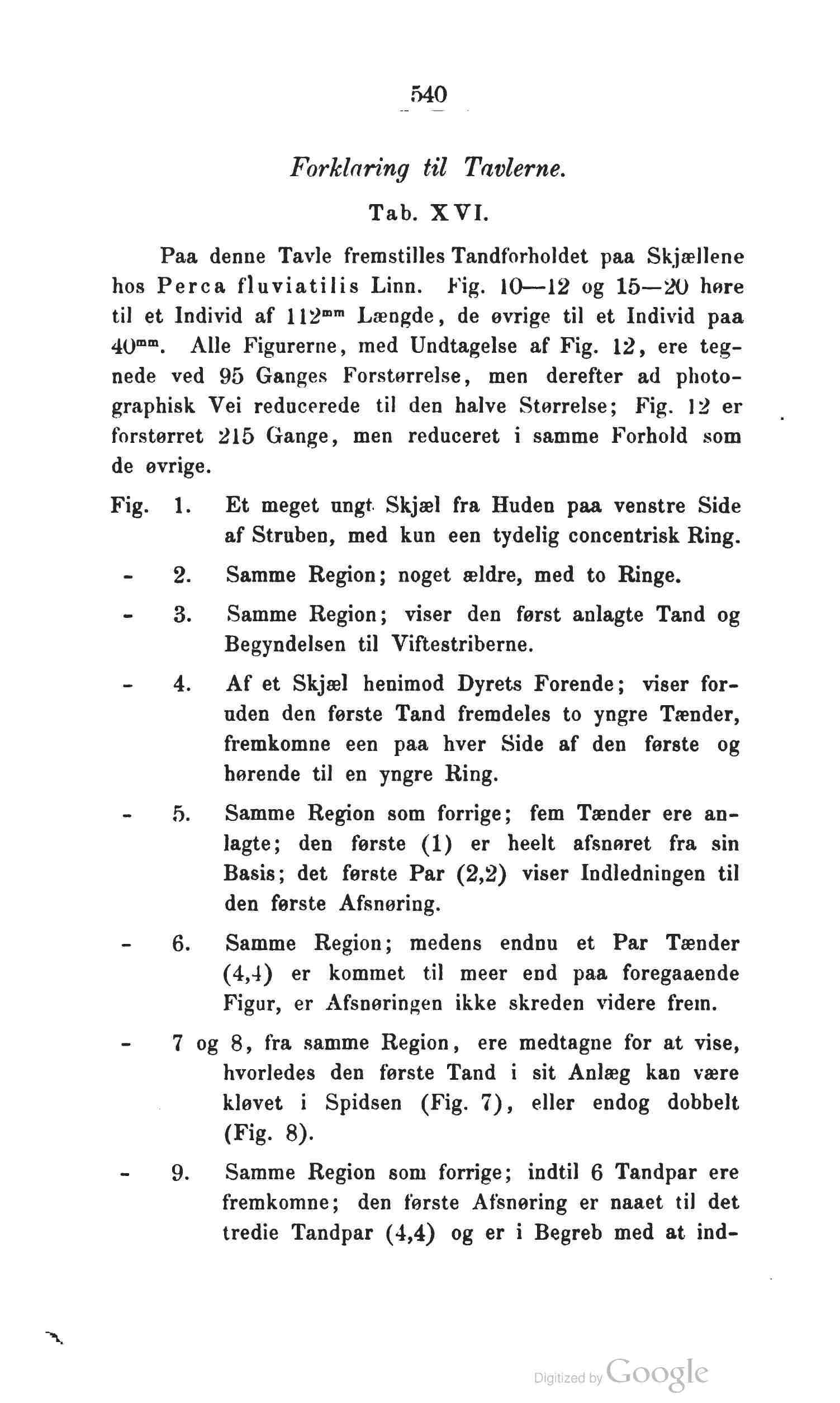

540
Forklaring til Tavlerne.
Tab. XVI.
Paa denue Tavle fremstilles Tandforholdet paa Skjællene
hos Perca fluviatilis Linn. Fig. 10—12 og 15—20 høre
til et Individ af l^""" Længde, de øvrige til et Individ paa
40mm. Alle Figurerne, ined Undtagelse af Fig. 12, ere
tegnede ved 95 Ganges Forstørrelse, men derefter ad
photographisk Vei reducerede til den halve Størrelse; Fig. 12 er
forstørret 215 Gange, men reduceret i samme Forhold som
de øvrige.
Fig. 1. Et meget ungt Skjæl fra Huden paa venstre Side
af Struben, med kun een tydelig concentrisk Ring.
2. Samme Region; noget ældre, med to Ringe.
3. Samme Region; viser den først anlagte Tand og
Begyndelsen til Viftestriberne.
4. Af et Skjæl henimod Dyrets Forende; viser
foruden den første Tand fremdeles to yngre Tænder,
fremkomne een paa hver Side af den første og
hørende til en yngre Ring.
5. Samme Region som forrige; fem Tænder ere
anlagte; den første (1) er heelt afsnøret fra sin
Basis; det første Par (2,2) viser Indledningen til
den første Afsnøring.
6. Samme Region; medens endnu et Par Tænder
(4,4) er kommet til meer end paa foregaaende
Figur, er Afsnøringen ikke skreden videre frein.
7 og 8, fra samme Region, ere medtagne for at vise,
hvorledes den første Tand i sit Anlæg kan være
kløvet i Spidsen (Fig. 7), eller endog dobbelt
(Fig. 8).
9. Samme Region som forrige; indtil 6 Tandpar ere
fremkomne; den første Afsnøring er naaet til det
tredie Tandpar (4,4) og er i Begreb med at ind-
