RADIOSKRIVARE
mm Lt ViLLftSE BE »^ÄSR rtysitw» LS22S?
DftMs II viiufl II WÄil
f^r^rtimwmm ■ - ■ »w—
mmtt ’fiLLi
åiåBW *mLLt
täR^TB ^oHiiii %tjHm n Rr^gfei^iRo^ åkm%md mm S» iii
® iSÄisii mm itPitiiii oiHjfii m& m

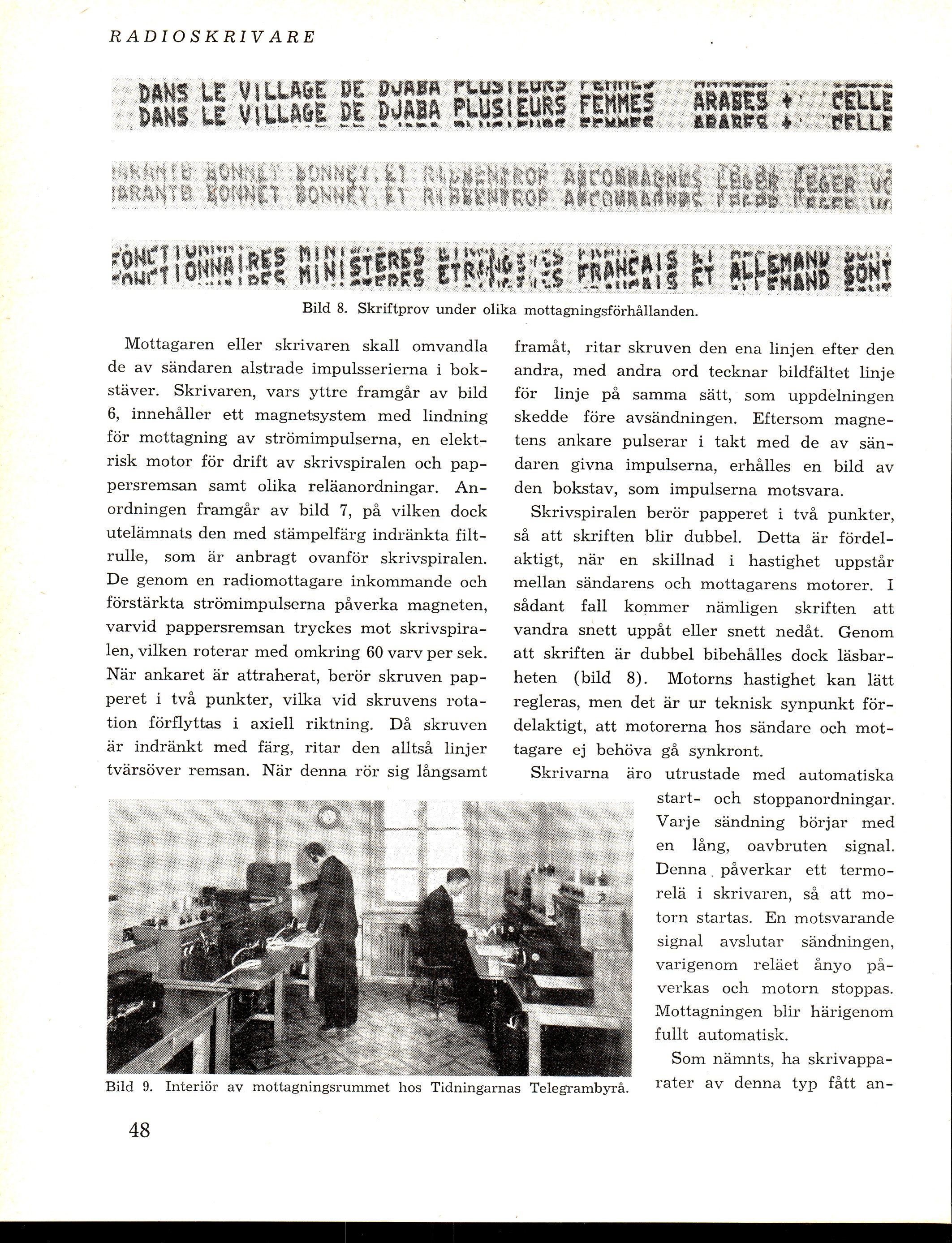

Bild 8. Skriftprov under olika mottagningsförhållanden.
Mottagaren eller skrivaren skall omvandla
de av sändaren alstrade impulsserierna i
bokstäver. Skrivaren, vars yttre framgår av bild
6, innehåller ett magnetsystem med lindning
för mottagning av strömimpulserna, en
elektrisk motor för drift av skrivspiralen och
pappersremsan samt olika reläanordningar.
Anordningen framgår av bild 7, på vilken dock
utelämnats den med stämpelfärg indränkta
filt-rulle, som är anbragt ovanför skrivspiralen.
De genom en radiomottagare inkommande och
förstärkta strömimpulserna påverka magnaten,
varvid pappersremsan tryckes mot
skrivspiralen, vilken roterar med omkring 60 varv per sek.
När ankaret är attraherat, berör skruven
papperet i två punkter, vilka vid skruvens
rotation förflyttas i axiell riktning. Då skruven
är indränkt med färg, ritar den alltså linjer
tvärsöver remsan. När denna rör sig långsamt
Bild 9. Interiör av mottagningsrummet hos Tidningarnas Telegrambyrå.
framåt, ritar skruven den ena linjen efter den
andra, med andra ord tecknar bildfältet linje
för linje på samma sätt, som uppdelningen
skedde före avsändningen. Eftersom
magne-tens ankare pulserar i takt med de av
sändaren givna impulserna, erhålles en bild av
den bokstav, som impulserna motsvara.
Skrivspiralen berör papperet i två punkter,
så att skriften blir dubbel. Detta är
fördelaktigt, när en skillnad i hastighet uppstår
mellan sändarens och mottagarens motorer. I
sådant fall kommer nämligen skriften att
vandra snett uppåt eller snett nedåt. Genom
att skriften är dubbel bibehålles dock
läsbarheten (bild 8). Motorns hastighet kan lätt
regleras, men det är ur teknisk synpunkt
fördelaktigt, att motorerna hos sändare och
mottagare ej behöva gå synkront.
Skrivarna äro utrustade med automatiska
start- och stoppanordningar.
Varje sändning börjar med
en lång, oavbruten signal.
Denna. påverkar ett
termorelä i skrivaren, så att
motorn startas. En motsvarande
signal avslutar sändningen,
varigenom reläet ånyo
påverkas och motorn stoppas.
Mottagningen blir härigenom
fullt automatisk.
Som nämnts, ha
skrivappa-rater av denna typ fått an-
48
