§. 8.



All afvägning är, enligt hvad förut blifvit omnämndt, antingen
enkel eller sammansatt, i hvilken förra händelse endast en station
erfordras, då åter i den sednare flere stationer äro af nöden.
Hvardera af dessa kan vidare verkställas antingen från en ändpunkt
eller från midten. Enkel afvägning från en ändpunkt sker på
efterföljande sätt.

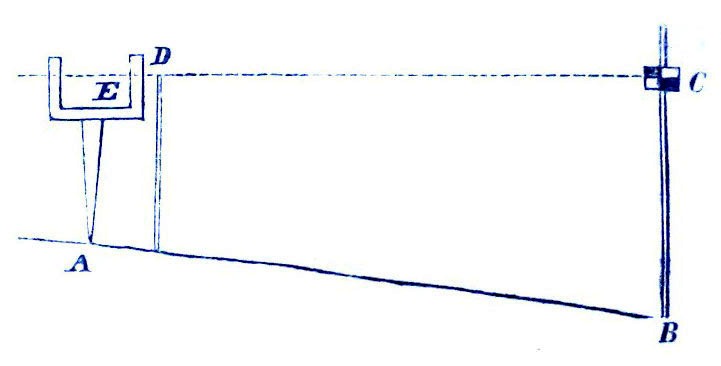

Fig 18.
Fig 18.


Man uppställer instrumentet nära invid den ena ändpunkten
och helst vid den högre liggande A (fig. 18), på det sätt, att ena
glasröret E (eller tubens ena ända) kommer att vara i det närmaste
rätt öfver punkten A, när syftningen sker åt B; uppställer derefter
stången i B och höjer eller sänker brickan å densamma till dess
midten inträffar i syftlinien, då denna sednares höjd öfver punkten B
observeras och antecknas; ställer derefter stången i A och tillser
hvad höjd syftlinien å stången har vid denna punkt, hvarefter det
sednare funna måttet fråndrages det förra, då man finner huru
mycket B ligger under A. Vore t. ex. den förra höjden BC = 586’"
och den sednare 528’", så blifver punktens B djup under A = 586’"
528’" = 58 tum.[1] Skulle likväl afståndet mellan A och B vara
betydligare, öfver 300 alnar, så måste behörig korrektion företagas för
så väl den skenbara horizontal-linien, som för refraktionen, på sätt
förut är visadt. Är skillnaden ej betydligare än detta exempel
utvisar, och man således ej behöfver befara att syftlinien träffar
marken, innan den når A, i fall instrumentet uppställes uti B, så är
bäst att genom sådan förnyad uppställning kontrollera förra
observationen. Skulle härvid inträffa, att, då förra observationen utvisade
58", den sednare åter befanns vara 60", så må man taga
arithmetiska medium, eller (58 + 60) / 2 = 59" för det rätta. Uppstår större
skillnad, så är antingen instrumentet felaktigt eller någondera
observationen origtig, hvarföre man måste göra ny undersökning.

Denna afvägning från en ändpunkt bör egentligen aldrig
företagas, om det är möjligt att kunna med fördel välja station i
midten, och kommer derföre mera sällan i fråga. Emedlertid kunna
dock understundom finnas sådana lokal-förhållanden, att denna
method måste tillämpas, då t. ex. emellan begge afvägningspunkterna
en bred och djup flod framflyter, e. d.; dervid man då förfar såsom
här blifvit visadt.

Fig. 19.
Fig. 19.


Enkel afvägning från midten. Låt A och C (fig. 19) vara
så belägna, att de, antingen i anseende till deras aflägsenhet från
hvarandra, eller för något mellanliggande hinder, ej kunna tydligt
ses från hvarandra, men båda från en punkt B, som ligger
ungefärligen midt emellan dem eller på sidan, till någorlunda lika afstånd från
dem begge, dock hvarken för högt eller för lågt i anseende till
ändpunkterna, på det afvägningsstången må räcka till, så
undersökes deras höjdskilnad sålunda: Instrumentet uppställes och
justeras vid B, samt stången med brickan först vid ena ändpunkten och
sedermera vid den andra, då syftliniens höjd öfver dessa begge
punkter observeras och antecknas. Skulle då inträffa, att AD och
CF blifva lika stora, så ligga punkterna A och C au niveau med
hvarandra; men äro de olika, så måste den mindre subtraheras ifrån
den större, då resten utvisar huru mycket ena punkten ligger högre
eller lägre än den andra, dervid man bör ihågkomma, att den punkt
alltid ligger lägre, vid hvilken syftlinien är högre öfver marken,
eller då, efter syftningen, brickans midt anger ett större siffertal på
stången, och alltså, omvändt, den punkt högst, vid hvilken brickan
visar ett mindre siffertal, än vid andra punkten.

Detta sätt att afväga har många företräden framför det förut
beskrifna: här kommer ej instrumentets höjd i fråga, emedan det



[1] Rättelser: 586’" resp. 528’" i st. f. 586" resp. 528"
