vattenstånd ej måtte komma att förhindra vattnets aflopp. Utaf
grafarbetena förekommer vanligen afloppsgrafvens anläggning först,
särdeles der lokalen förut är något sank eller besvärad af så
kalladt underjordiskt vallen. I fråga om grafvarnes anläggning får
i öfrigt hänvisas till hvad om sådana redan i det föregående blifvit
afhandladt.

Den naturliga eller enkla ängsbyggnaden, för hvilken
anläggnings-kostnaden ofta är ganska ringa, är, särdeles för ägare af
mindre landtegendomar, den lämpligaste, icke allenast derföre, att man
derigenom kan mångfaldiga afkastningen af sina ängar, utan äfven
emedan månget jordstycke af sämre beskaffenhet, som eljest är till
odling aldeles otjenligt, ja till och med ofta den sämsta sandbacke,
genom detta byggnadssätt kan förmås gifva en afkastning mången
gång i värde öfverträffande den bästa åkerjords. Då lokalerna här
i landet dessutom i allmänhet oftast lämpa sig väl för dylika
anläggningar och all anledning är att förmoda, att den utomordentligt
stora nytta, de medföra, snart allmänt blir insedd, så att hvar och en,
som dertill är i tillfälle, söker tillegna sig fördelarne deraf, så
torde några ytterligare upplysningar om sättet att utföra enkla
ängsbyggnader ej vara ovälkomna för nivelleuren, om ock skäligen
skulle kunna anmärkas, att sådant ginge utom ämnet för denna
afhandling.

Flack ängsbyggnad.

Denna erfordrar, såsom redan blifvit omnämndt, 2 fots fall på
100:de fots längd; men emedan en sådan yta högst obetydligt
docerar, så blir ofta något vatten derå stående, hvarföre lokaler, der
detta byggnadssätt måste begagnas, ej gifva så godt gräs, som der
tillfälle är att använda andra byggnadssätt, hvilka likväl, hvad
afkastningens qvantitet vidkommer, stundom stå tillbaka för den flacka
byggnaden. Anläggningen torde närmare upplysas och förklaras af
följande.

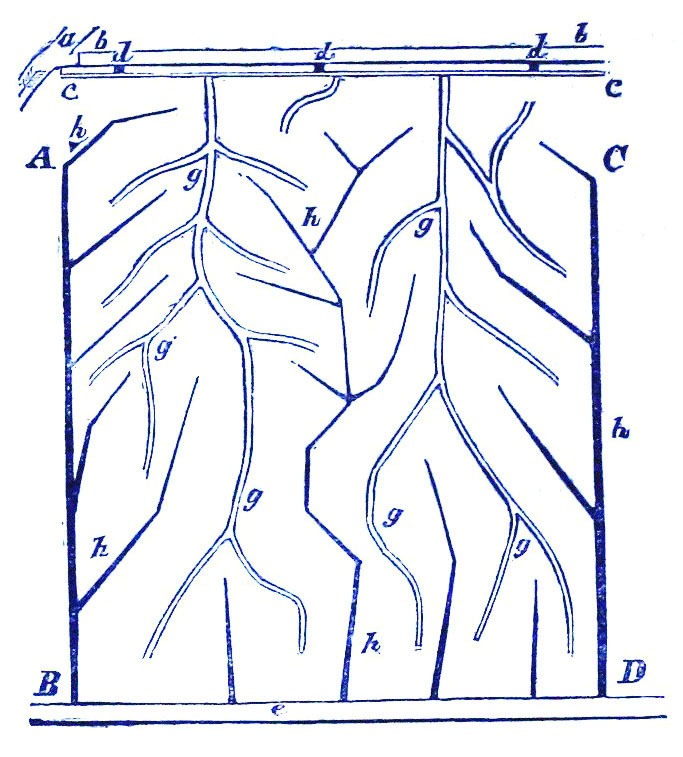

Fig. 46  a.
Fig. 46 a.


Fältet ABDC bör här öfversilas med användande af flack
ängsbyggnad; a är en förbilöpande å, hvarur vattnet för öfversilningen
tages och ledes genom tilloppsgrafven b, som vidare genom
inloppsrännorna d lemnar detsamma åt fördelningsrännan c, derifrån
det vidare går uti de med denna au niveau liggande
vattningsrännorna g, hvilka sednares horizontela läge brytes då fallet af
terrainen så föranleder, på sätt som nyss nämndes. Om lokalen så
skulle medgifva kunde man möjligen här, eller vid flack byggnad i
allmänhet, undvara fördelningsrännan c, och i stället utföra
vattningsrännorna direkt ur tilloppsgrafven. Finnes ej någon naturlig
afloppsgraf så utföres en dylik helst i rät linie och om möjligt vid
fältets gräns, samt med så stort fall som lokalen medgifver
(varande afloppsgrafven å figuren tecknad med e). Derefter föres
tilloppsgrafven, äfven i möjligaste räta sträckning, från a öfver ängens
högsta punkter; sedermera anläggas sidoafloppen AB och CD,
hvarefter, och sedan den här erhållna jorden antingen blifvit använd för
tilloppsgrafvens vallar eller för fyllande af ängens ojemnheter, alla
vattningsrännorna g och afloppsrännorna h utföras; de förres
direktion finner man derigenom att niveau’n från fördelningsrännan tages,
då man med brickan vid oförändrad höjd å stången uppsöker de
punkter i grafvens direktion hvarvid, då stången der uppreses, —
på pålar om så är behöfligt — brickans midt inträffar i syftlinien;
vid de sednares uppsökande rättar man sig efter ytans lägsta
