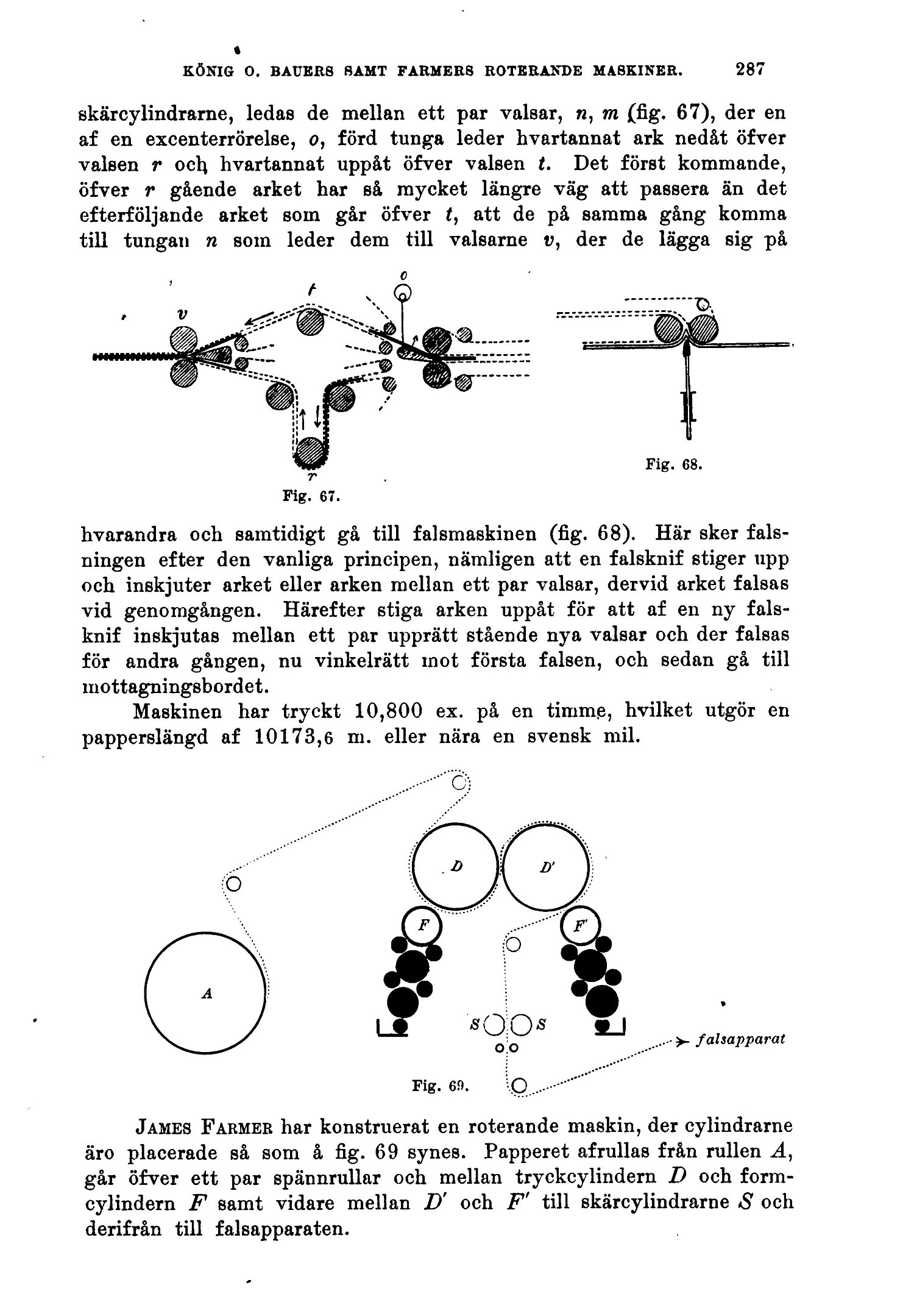

skärcylindrarne, ledas de mellan ett par valsar, w, m (fig. 67), der en
af en excenterrörelse, o, förd tunga leder hvartannat ark nedåt öfver
valsen r ocfy hvartannat uppåt öfver valsen t. Det först kommande,
Öfver r gående arket har så mycket längre väg att passera än det
efterföljande arket som går öfver f, att de på samma gång komma
till tungan n som leder dem till valsarne r, der de lägga sig på
hvarandra och samtidigt gå till falsmaskinen (fig. 68). Här sker
falsningen efter den vanliga principen, nämligen att en falsknif stiger upp
och inskjuter arket eller arken mellan ett par valsar, dervid arket falsas
vid genomgången. Härefter stiga arken uppåt för att af en ny
falsknif inskjutas mellan ett par upprätt stående nya valsar och der falsas
för andra gången, nu vinkelrätt mot första falsen, och sedan gå till
mottagningsbordet.
Maskinen har tryckt 10,800 ex. på en timme, hvilket utgör en
papperslängd af 10173,6 m. eller nära en svensk mil.
>- falsapparat
James Farmer har konstruerat en roterande maskin, der cylindrarne
äro placerade så som å fig. 69 synes. Papperet af rullas från rullen A,
går öfver ett par spännrullar och mellan tryckcylindem D och
form-cylindern F samt vidare mellan D’ och F’ till skärcylindrarne S och
derifrån till falsapparaten.
