114
densamma. Ett sådant slag av ljudalstring är
tillfyllest för hörlurar, då* det luftgap mellan
membranen och örats trumhinna, som ljudvå*
gorna hava att passera är litet och därför memb*
ranvibrationer av liten amplitud äro tillräckliga.
För en högtalare måste likväl hörlurskonstruk*
tionen vara mycket kraftigare och vanligen ut*
rustas med ett horn. Man finner snart att en
dylig anordning icke alltid återger både höga
och låga toner med samma noggrannhet och att
det oftast är de låga tonerna som bliva för*
svagade.
N:o 7—B
kommit till användning. Då en koppartråd pla*
ceras mellan polerna av en magnet kommer trå*
den att förskjutas i sidled då en ström genom*
löper densamma. Tråden lindas till en spole
och då den rör sig parallellt med magnetpoler*
nas ytor i stället för emot och ifrån dem finnes
det ingen gräns för den sträcka den kan röra
sig. Den varierande strömmen från en radio*
mottagare ledes genom en förstärkare till spolen.
Styrkan av det magnetiska fältet vid koppar*
trådsspolen förändras med strömstyrkan och spo*
len bliv sålunda försatt i svängning. Vid denna
För att mera effektivt kunna utsända låga toner
måste en större luftmassa försättas i rörelse vid
varje svängning hos membranen. Man kan tänka
sig högtalaren såsom en luftpump. Om man
önskar en luftpump, som för varje slag giver
rörelse åt en stor luftmassa, måste man använda
stor kolvara och stor slaglängd för pumpen.
En högtalare byggd enligt samma typ som en
hörtelefon är icke lämpad för erhållande av stor
slaglängd, för det första, emedan den rörliga
järnmembranen kommer att slå emot magnet*
polerna om den svänger för mycket och, för
det andra, emedan dess läge är ostadigt och den
mycket elastiska membranbefästning, som är nöd*
vändig för ett långt slag icke erbjuder tillräcklig
styvhet för att hålla membranen ifrån magnet*
polerna.
Vid den nya hornlösa högtalaren har den
kända typen av rörelseorgan med en rörlig spole
anordning är den rörliga spolen fäst vid en
membran bestående av en kon av papper omkr.
150 mm i diameter som vid den yttre kanten
uppbäres av en ringformig membran av tunt
gummi.
En omständighet av betydelse hos denna nya
hornlösa högtalare är den skärm som omger
membranen och som tjänar som framvägg i hög*
talarlådan.
Skärmen utsänder icke själv några ljudvåger
men den förhindrar luften att cirkulera mellan
fram* och baksidan av membranen.
Högtalarlådan innehåller utom högtalaren själv
även en förstärkare, vartill strömmen tages ur
belysningsnätet. Den förstärkning som erhålles
med denna nya apparat är tillräcklig för åstad*
kommande av klar högtalareffekt med en kris*
tallmottagare, förutsatt att den mottagna lokala
stationen kan höras klart i hörlurarna.

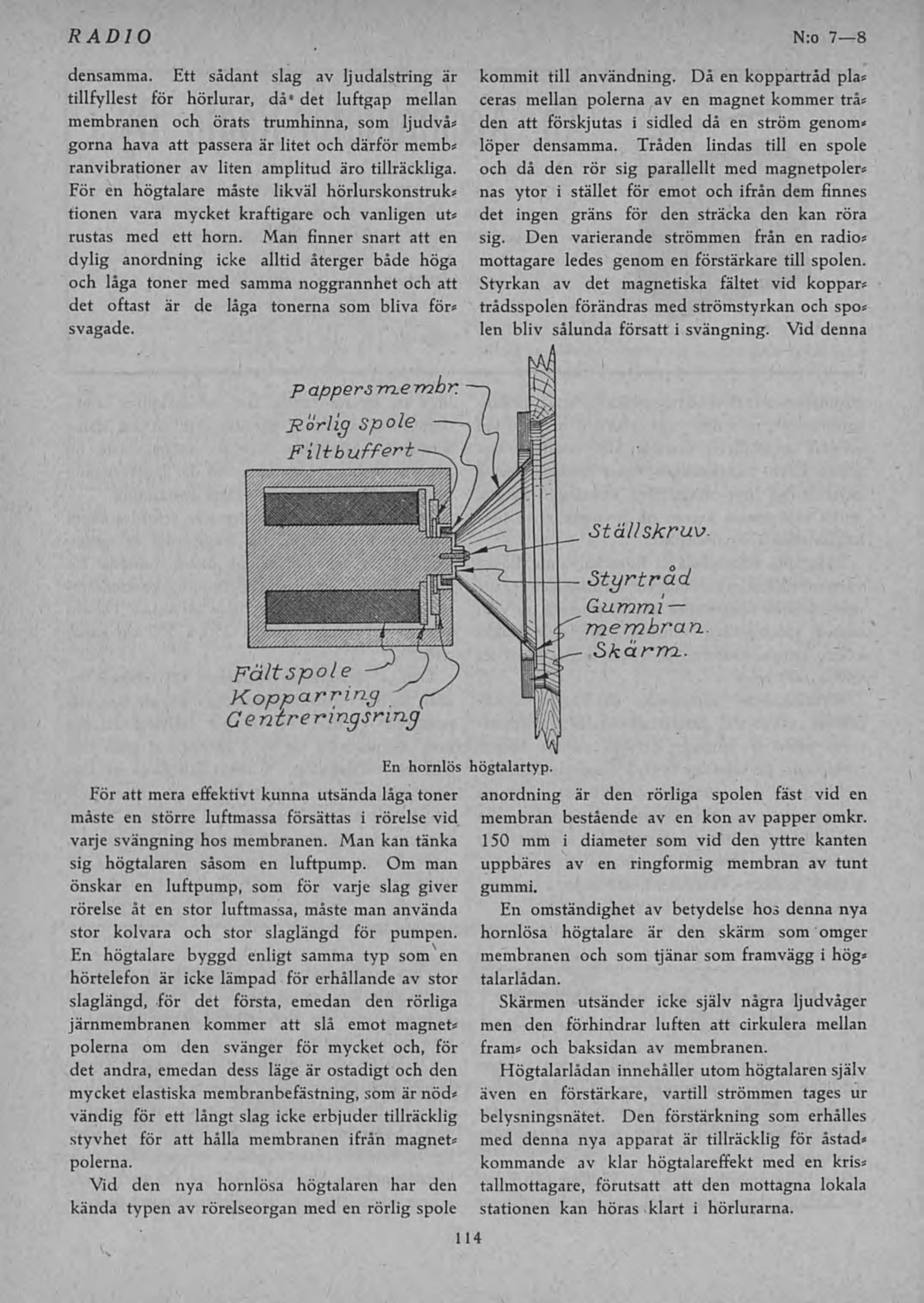

En hornlös högtalartyp.
