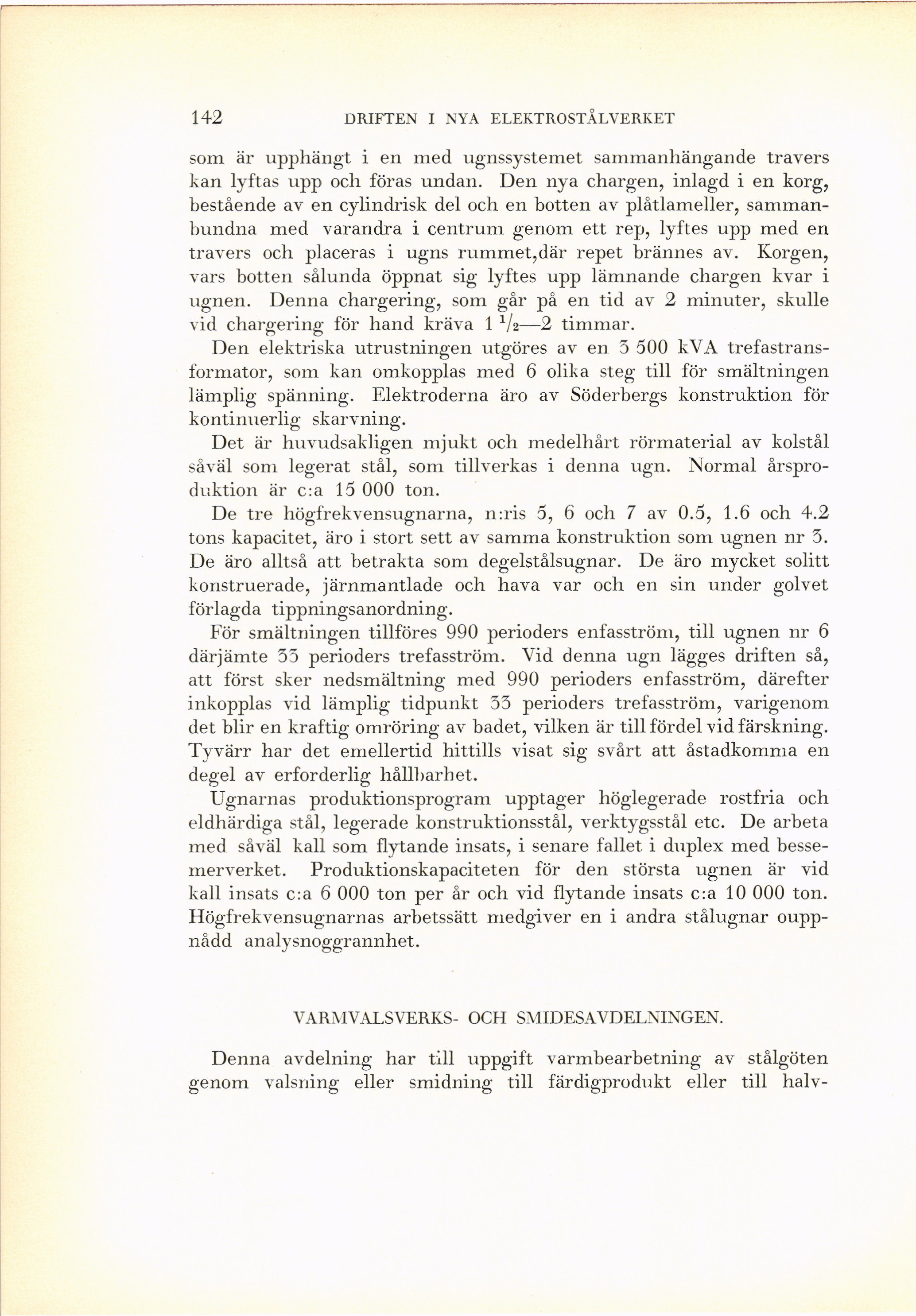

142
DRIFTEN I NYA ELEKTROSTÅLVERKET
som är upphängt i en med ugnssystemet sammanhängande travers
kan lyftas upp och föras undan. Den nya chargen, inlagd i en korg,
bestående av en cylindrisk del och en botten av plåtlameller,
sammanbundna med varandra i centrum genom ett rep, lyftes upp med en
travers och placeras i ugns rummet,där repet brännes av. Korgen,
vars botten sålunda öppnat sig lyftes upp lämnande chargen kvar i
ugnen. Denna chargering, som går på en tid av 2 minuter, skulle
vid chargering för hand kräva 1 V2—2 timmar.
Den elektriska utrustningen utgöres av en 5 500 kVA
trefastransformator, som kan omkopplas med 6 olika steg till för smältningen
lämplig spänning. Elektroderna äro av Söderbergs konstruktion för
kontinuerlig skarvning.
Det är huvudsakligen mjukt och medelhårt rörmaterial av kolstål
såväl som legerat stål, som tillverkas i denna ugn. Normal
årsproduktion är c:a 15 000 ton.
De tre högfrekvensugnarna, n:ris 5, 6 och 7 av 0.5, 1.6 och 4.2
tons kapacitet, äro i stort sett av samma konstruktion som ugnen nr 5.
De äro alltså att betrakta som degelstålsugnar. De äro mycket solitt
konstruerade, järnmantlade och hava var och en sin under golvet
förlagda tippningsanordning.
För smältningen tillföres 990 perioders enfasström, till ugnen nr 6
därjämte 55 perioders trefasström. Vid denna ugn lägges driften så,
att först sker nedsmältning med 990 perioders enfasström, därefter
inkopplas vid lämplig tidpunkt 55 perioders trefasström, varigenom
det blir en kraftig omröring av badet, vilken är till fördel vid färskning.
Tyvärr har det emellertid hittills visat sig svårt att åstadkomma en
degel av erforderlig hållbarhet.
Ugnarnas produktionsprogram upptager höglegerade rostfria och
eldhärdiga stål, legerade konstruktionsstål, verktygsstål etc. De arbeta
med såväl kall som flytande insats, i senare fallet i duplex med
besse-merverket. Produktionskapaciteten för den största ugnen är vid
kall insats c:a 6 000 ton per år och vid flytande insats c:a 10 000 ton.
Högfrekvensugnarnas arbetssätt medgiver en i andra stålugnar
ouppnådd analysnoggrannhet.
VARMVALSVERKS- OCH S\ 1TDESAVDELNINGEN.
Denna avdelning liar till uppgift varmbearbetning av stålgöten
genom valsning eller smidning till färdigprodukt eller till halv-
