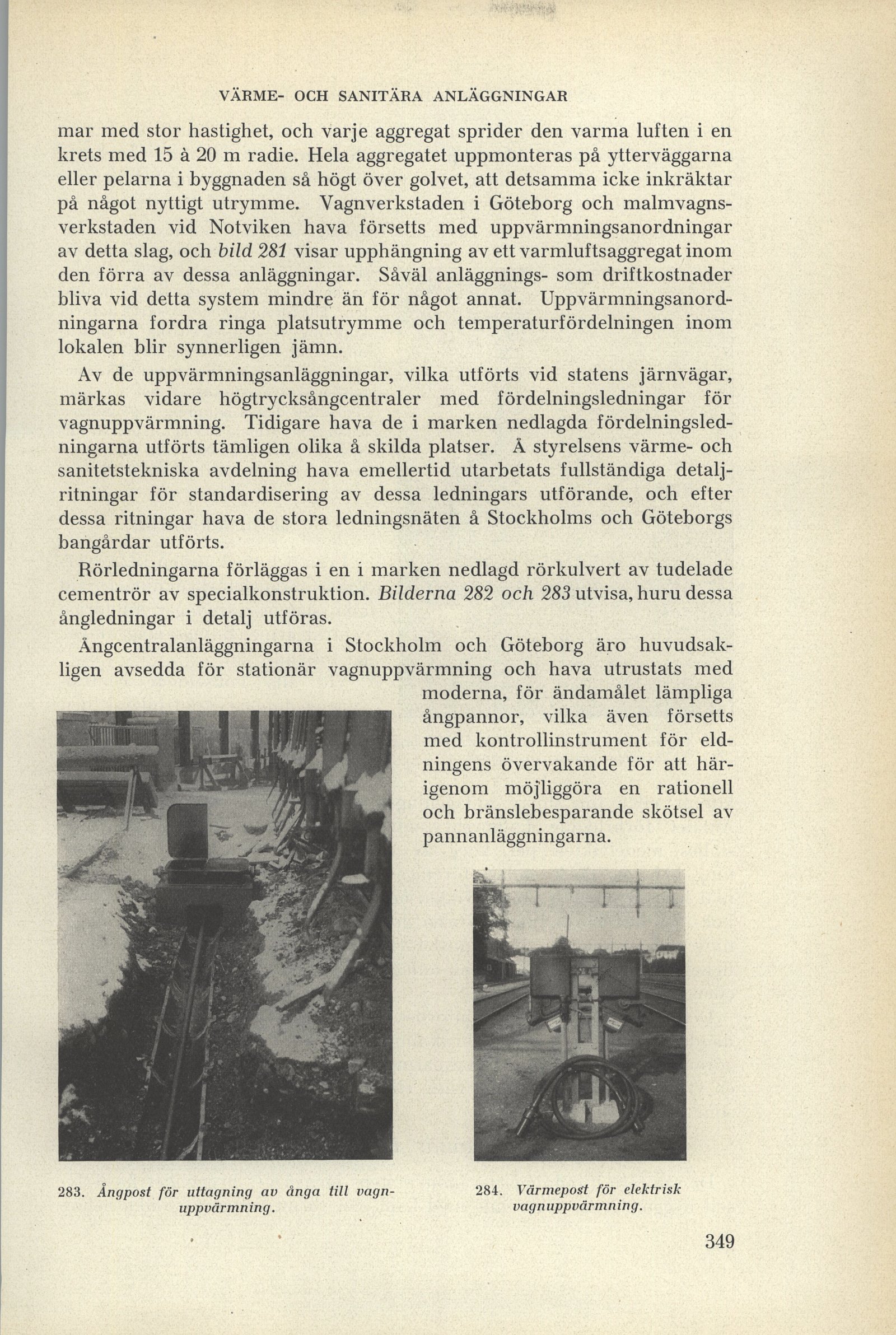

utströmmar med stor hastighet, och varje aggregat sprider den varma luften i en
krets med 15 à 20 m radie. Hela aggregatet uppmonteras på ytterväggarna
eller pelarna i byggnaden så högt över golvet, att detsamma icke inkräktar
på något nyttigt utrymme. Vagnverkstaden i Göteborg och
malmvagnsverkstaden vid Notviken hava försetts med uppvärmningsanordningar
av detta slag, och bild 281 visar upphängning av ett varmluftsaggregat inom
den förra av dessa anläggningar. Såväl anläggnings- som driftkostnader
bliva vid detta system mindre än för något annat.
Uppvärmningsanordningarna fordra ringa platsutrymme och temperaturfördelningen inom
lokalen blir synnerligen jämn.
Av de uppvärmningsanläggningar, vilka utförts vid statens järnvägar,
märkas vidare högtrycksångcentraler med fördelningsledningar för
vagnuppvärmning. Tidigare hava de i marken nedlagda
fördelningsledningarna utförts tämligen olika å skilda platser. Å styrelsens värme- och
sanitetstekniska avdelning hava emellertid utarbetats fullständiga
detaljritningar för standardisering av dessa ledningars utförande, och efter
dessa ritningar hava de stora ledningsnäten å Stockholms och Göteborgs
bangårdar utförts.
Rörledningarna förläggas i en i marken nedlagd rörkulvert av tudelade
cementrör av specialkonstruktion. Bilderna 282 och 283 utvisa, huru dessa
ångledningar i detalj utföras.
Ångcentralanläggningarna i Stockholm och Göteborg äro
huvudsakligen avsedda för stationär vagnuppvärmning och hava utrustats med
moderna, för ändamålet lämpliga
ångpannor, vilka även försetts
med kontrollinstrument för
eldningens övervakande för att
härigenom möjliggöra en rationell
och bränslebesparande skötsel av
pannanläggningarna.
 |
| 283. Ångpost för uttagning av ånga till vagnuppvärmning. |
|
| 284. Värmepost för elektrisk vagnuppvärmning. |
