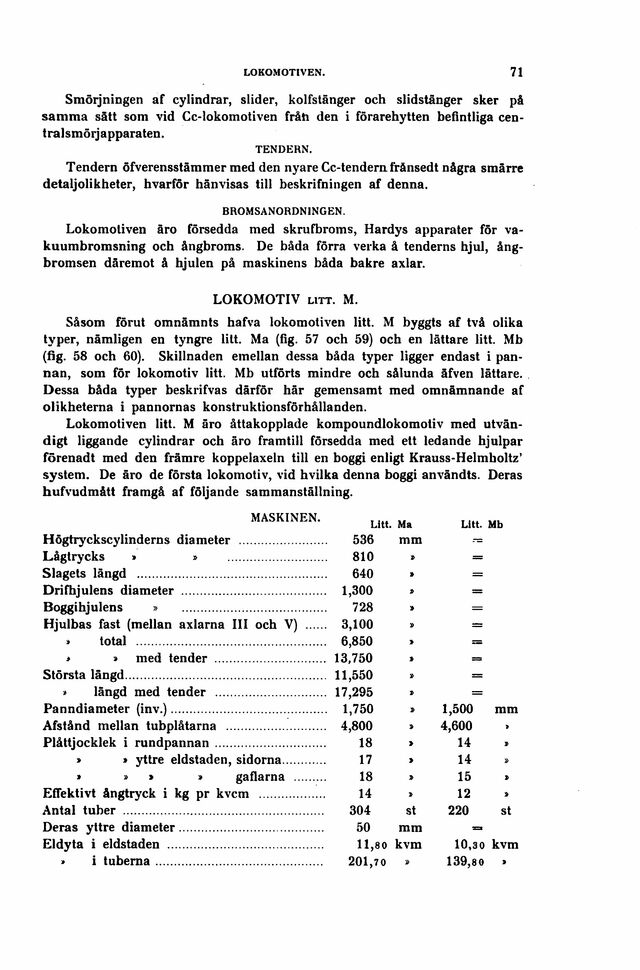

Smöijningen af cylindrar, slider, kolfstänger och slidstänger sker på
samma sätt som vid Cc-lokomotiven fråti den i förarehytten befintliga
cen-tralsmörjapparaten.

TENDERN.

Tendern öfverensstämmer med den nyare Cc-tendemfränsedt några smärre
detaljolikheter, hvarför hänvisas till beskrifningen af denna.

BROMSANORDNINGEN.

Lokomotiven äro försedda med skrufbroms, Hardys apparater för
va-kuumbromsning och ångbroms. De båda förra verka å tenderns hjul,
ång-bromsen däremot å hjulen på maskinens båda bakre axlar.

LOKOMOTIV litt. M.

Såsom förut omnämnts hafva lokomotiven litt. M byggts af två olika
typer, nämligen en tyngre litt. Ma (fig. 57 och 59) och en lättare litt. Mb
(fig. 58 och 60). Skillnaden emellan dessa båda typer ligger endast i
pannan, som för lokomotiv litt. Mb utförts mindre och sålunda äfven lättare.
Dessa båda typer beskrifvas därför här gemensamt med omnämnande af
olikheterna i pannornas konstruktionsförhållanden.

Lokomotiven litt. M äro åttakopplade kompoundlokomotiv med
utvändigt liggande cylindrar och äro framtill försedda med ett ledande hjulpar
förenadt med den främre koppelaxeln till en boggi enligt Krauss-Helmholtz’
system. De äro de första lokomotiv, vid hvilka denna boggi användts. Deras
hufvudmått framgå af följande sammanställning.

MASKINEN. Litt. Ma Litt. Mb
Högtryckscylinderns diameter 536 mm r=
Lågtrycks » » 810 Jfr =
Slagets långd 640 » =
Drifhjulens diameter 1,300 Jfr =
Boggihjulens » 728 » =
Hjulbas fast (mellan axlarna III och V) 3,100 =
* total 6,850 » =
* » med tender 13,750 » =
Största längd 11,550 » =
» längd med tender 17,295 » =
Panndiameter (inv.) 1,750 1,500 mm
Afstånd mellan tubplåtarna 4,800 4,600
Plåttjocklek i rundpannan 18 » 14 »
» » yttre eldstaden, sidorna 17 > 14
* » > » gaflarna 18 > 15 »
Effektivt ångtryck i kg pr kvcm 14 » 12 3fr
Antal tuber 304 st 220 st
Deras yttre diameter 50 mm =
Eldyta i eldstaden 11,80 kvm 10,30 kvm
» i tuberna 201,70 » 139,80 »
