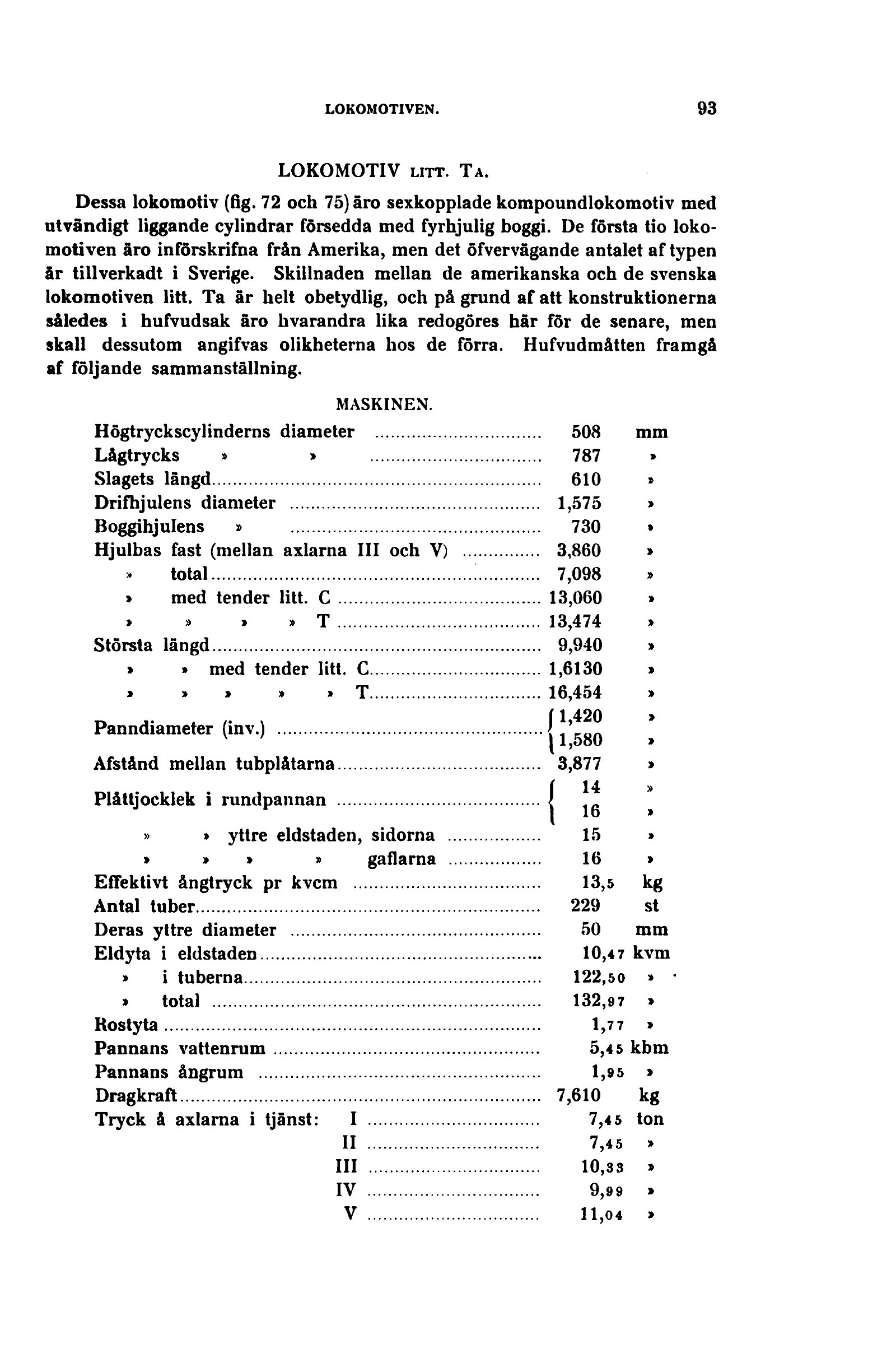

LOKOMOTIV LITT. Ta.
Dessa lokomotiv (fig. 72 och 75) äro sexkopplade kompoundlokomotiv med
utvändigt liggande cylindrar försedda med fyrhjulig boggi. De första tio
lokomotiven åro införskrifna från Amerika, men det öfvervägande antalet af typen
år tillverkadt i Sverige. Skillnaden mellan de amerikanska och de svenska
lokomotiven litt. Ta är helt obetydlig, och på grund af att konstruktionerna
således i hufvudsak åro hvarandra lika redogöres här för de senare, men
skall dessutom angifvas olikheterna hos de förra. Hufvudmåtten framgå
af följande sammanställning.
MASKINEN.
Högtryckscylinderns diameter ............................ 508 mm
Lågtrycks * » ...................... 787 »
Slagets längd............................................ 610 »
Drifhjulens diameter .................................... 1,575 >
Boggihjulens » ................................. 730 »
Hjulbas fast (mellan axlarna III och V) ................. 3,860 »
total.......................................... 7,098 »
» med tender litt. C.......................... 13,060 »
» » » » T.......................... 13,474 »
Största längd....................................... 9,940 »
» » med tender litt. C.................... 1,6130 »
» » * » » T.................... 16,454 »
Panndiameter (inv.) ................................{ !’f ^
’ 11,580 »
Afstånd mellan tubplåtarna............................... 3,877 »
i 14 »
Plåttjocklek i rundpannan ............................J ^
» » yttre eldstaden, sidorna .............. 15 »
* * » » gaflarna .............. 16 »
Effektivt ångtryck pr k vem .......................... 13,5 kg
Antal tuber.............................................. 229 st
Deras yttre diameter .................................... 50 mm
Eldyta i eldstaden....................................... 10,4 7 kvm
» i tuberna......................................... 122,50 » •
» total ............................................ 132,97 *
Rostyta.................................................. 1,7 7 »
Pannans vattenrum........................................ 5,45 kbm
Pannans ångrum .................................. 1,95 »
Dragkraft................................................ 7,610 kg
Tryck å axlarna i tjänst: I ....................... 7,45 ton
II 7,45 »
III .............. 10,33 *
IV ...................... 9,99 »
V ....................... 11,04 *
