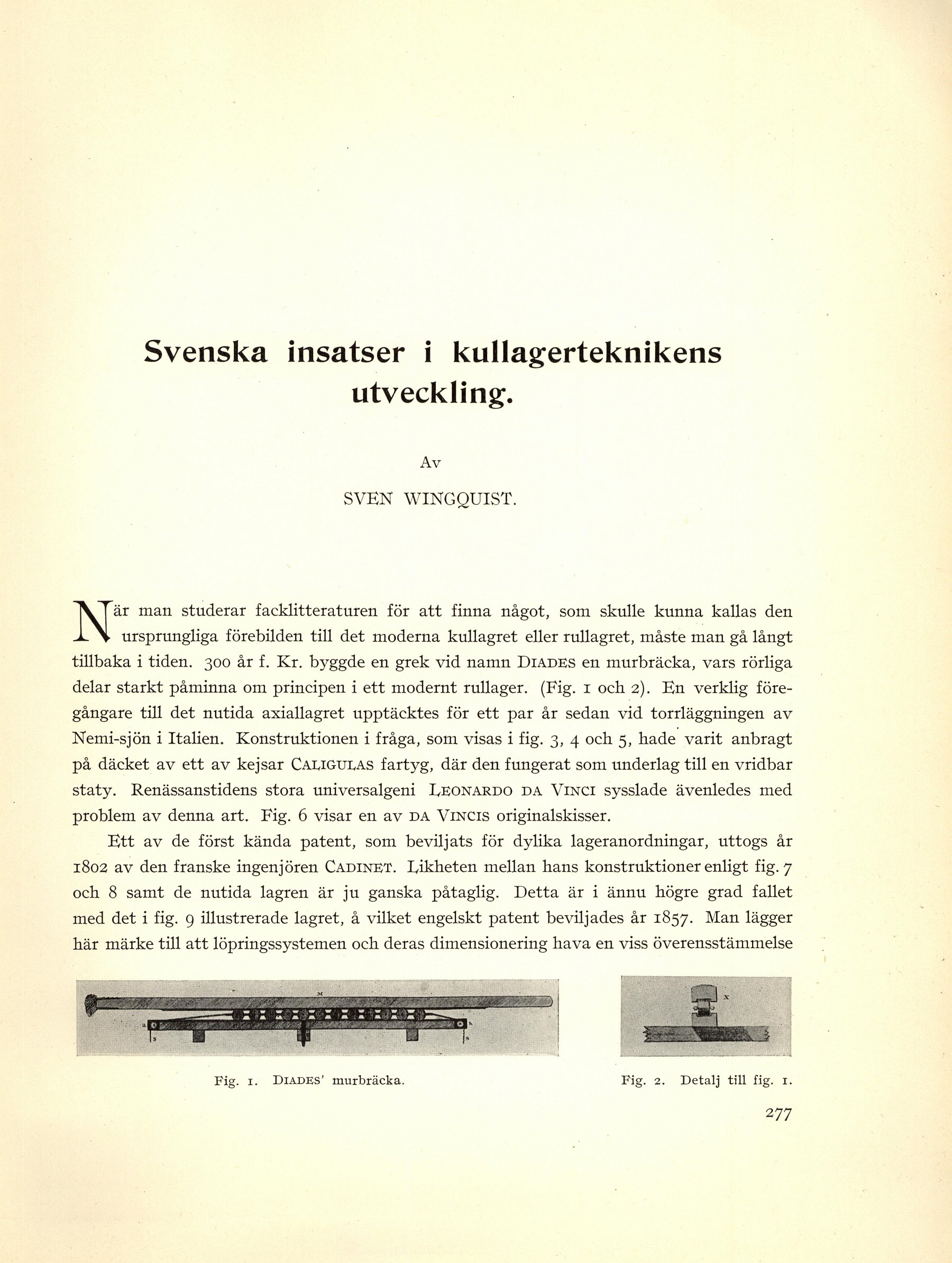

Svenska insatser i kullagerteknikens
utveckling.



Av

SVEN WINGQUIST.

När man studerar facklitteraturen för att finna något, som skulle kunna kallas den
ursprungliga förebilden till det moderna kullagret eller rullagret, måste man gå långt
tillbaka i tiden. 300 år f. Kr. byggde en grek vid namn Diades en murbräcka, vars rörliga
delar starkt påminna om principen i ett modernt rullager. (Fig. 1 och 2). En verklig
föregångare till det nutida axiallagret upptäcktes för ett par år sedan vid torrläggningen av
Nemi-sjön i Italien. Konstruktionen i fråga, som visas i fig. 3, 4 och 5, hade varit anbragt
på däcket av ett av kejsar Caligulas fartyg, där den fungerat som underlag till en vridbar
staty. Renässanstidens stora universalgeni Eeonardo da Vinci sysslade ävenledes med
problem av denna art. Fig. 6 visar en av da Vincis originalskisser.

Ett av de först kända patent, som beviljats för dylika lageranordningar, uttogs år
1802 av den franske ingenjören Cadinet. Eikheten mellan hans konstruktioner enligt fig. 7
och 8 samt de nutida lagren är ju ganska påtaglig. Detta är i ännu högre grad fallet
med det i fig. 9 illustrerade lagret, å vilket engelskt patent beviljades år 1857. Man lägger
här märke till att löpringssystemen och deras dimensionering hava en viss överensstämmelse

Fig. 1. Diades’ murbräcka.

Fig. 2. Detalj till fig. 1.
