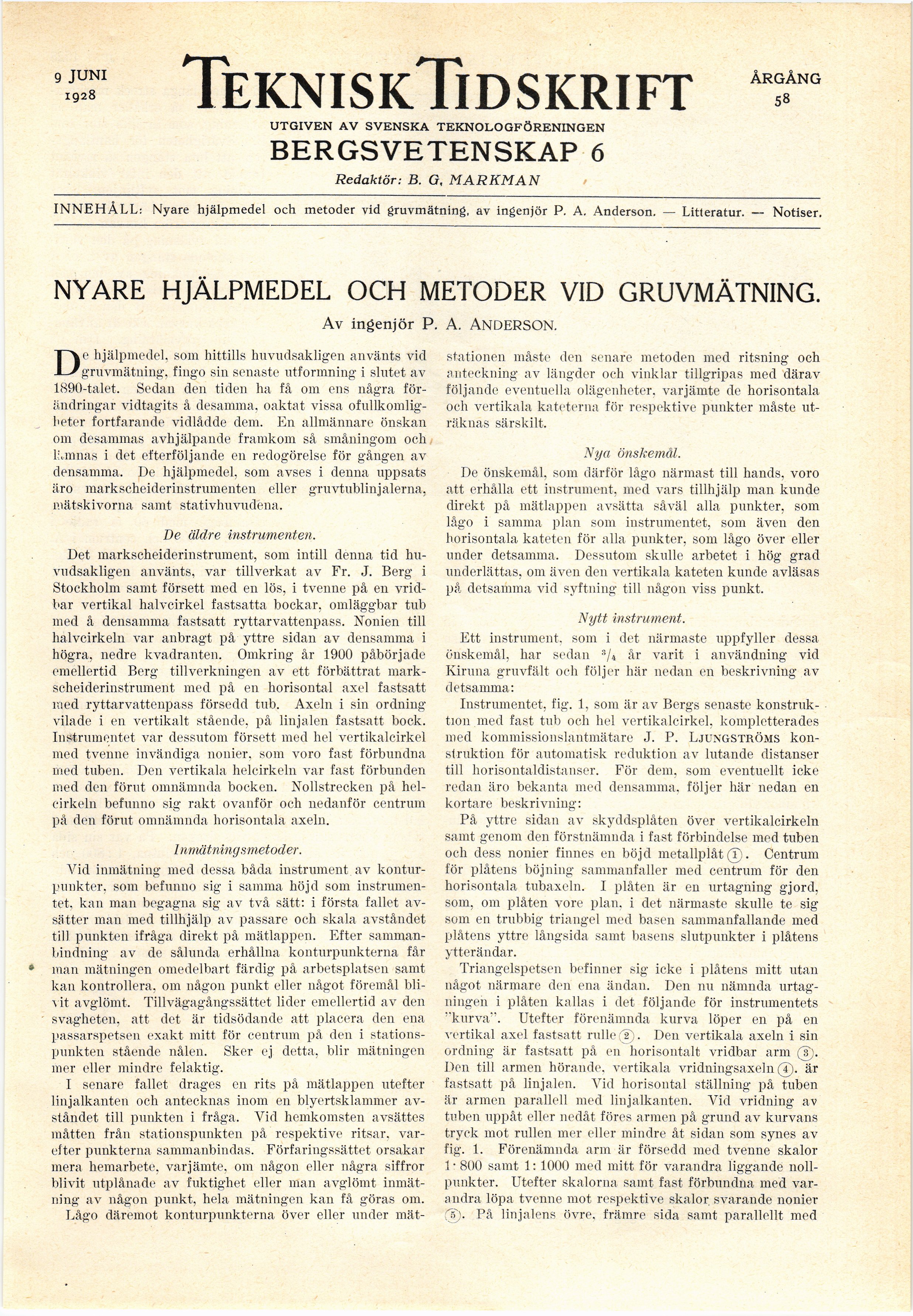

TekniskTidskrift

utgiven av svenska teknologföreningen

BERGSVETENSKAP 6

Redaktör: B. G, MARKMAN
INNEHÅLL: Nyare hjälpmedel och metoder vid gruvmätning, av ingenjör P. A. Anderson. — Litteratur. — Notiser.

NYARE HJÄLPMEDEL OCH METODER VID GRUVMÄTNING.

Av ingenjör P. A. ANDERSON.

De hjälpmedel, som hittills huvudsakligen använts vid
gruvmätning, fingo sin senaste utformning i slutet av
1890-talet. Sedan den tiden ha få om ens några
förändringar vidtagits å desamma, oaktat vissa
ofullkomligheter fortfarande vidlådde dem. En allmännare önskan
om desammas avhjälpande framkom så småningom och
l:,mnas i det efterföljande en redogörelse för gången av
densamma. De hjälpmedel, som avses i denna uppsats
äro markscheiderinstrumenten eller gruvtublinjalerna,
mätskivorna samt stativhuvudena.

De äldre instrumenten.

Det markscheiderinstrument, som intill denna tid
huvudsakligen använts, var tillverkat av Fr. J. Berg i
Stockholm samt försett med en lös, i tvenne på en
vridbar vertikal halvcirkel fastsatta bockar, omläggbar tub
med å densamma fastsatt ryttarvattenpass. Nonien till
halvcirkeln var anbragt på yttre sidan av densamma i
högra, nedre kvadranten. Omkring år 1900 påbörjade
emellertid Berg tillverkningen av ett förbättrat
markscheiderinstrument med på en horisontal axel fastsatt
ined ryttarvattenpass försedd tub. Axeln i sin ordning
vilade i en vertikalt stående, på linjalen fastsatt bock.
Instrumentet var dessutom försett med hel vertikalcirkel
med tvenne invändiga nonier. som voro fast förbundna
med tuben. Den vertikala helcirkeln var fast förbunden
med den förut omnämnda bocken. Nollstrecken på
helcirkeln befunno sig rakt ovanför och nedanför centrum
på den förut omnämnda horisontala axeln.

Inmätningsmetoder.

Vid inmätning med dessa båda instrument av
konturpunkter. som befunno sig i samma höjd som
instrumentet, kan man begagna sig av två sätt: i första fallet
avsätter man med tillhjälp av passare och skala avståndet
till punkten ifråga direkt på mätlappen. Efter
sammanbindning av de sålunda erhållna konturpunkterna får
• man mätningen omedelbart färdig på arbetsplatsen samt
kan kontrollera, om någon punkt eller något föremål
bli-it avglömt. Tillvägagångssättet lider emellertid av den
svagheten, att det är tidsödande att placera den ena
passarspetsen exakt mitt för centrum på den i
stationspunkten stående nålen. Sker ej detta, blir mätningen
mer eller mindre felaktig.

I senare fallet drages en rits på mätlappen utefter
linjalkanten och antecknas inom en blyertsklammer
avståndet till punkten i fråga. Vid hemkomsten avsättes
måtten från stationspunkten på respektive ritsar,
varefter punkterna sammanbindas. Förfaringssättet orsakar
mera hemarbete, varjämte, om någon eller några siffror
blivit utplånade av fuktighet eller man avglömt
inmätning av någon punkt, hela mätningen kan få göras om.

Lågo däremot konturpunkterna över eller under mät-

stationen måste den senare metoden med ritsning och
anteckning av längder och vinklar tillgripas med därav
följande eventuella olägenheter, varjämte de horisontala
och vertikala kateterna för respektive punkter måste
uträknas särskilt.

Nya önskemål.

De önskemål, som därför lågo närmast till hands, voro
att erhålla ett instrument, med vars tillhjälp man kunde
direkt på mätlappen avsätta såväl alla punkter, som
lågo i samma plan som instrumentet, som även den
horisontala kateten för alla punkter, som lågo över eller
under detsamma. Dessutom skulle arbetet i hög grad
underlättas, om även den vertikala kateten kunde avläsas
på detsamma vid syftning till någon viss punkt.

Nytt instrument.

Ett instrument, som i det närmaste uppfyller dessa
önskemål, har sedan 3/4 år varit i användning vid
Kiruna gruvfält och följer här nedan en beskrivning av
detsamma:

Instrumentet, fig. 1, som är av Bergs senaste
konstruktion med fast tub och hel vertikalcirkel, kompletterades
med kommissionslantmätare J. P. Ljungströms
konstruktion för automatisk reduktion av lutande distanser
till horisontaldistanser. För dem, som eventuellt icke
redan äro bekanta med densamma, följer här nedan en
kortare beskrivning:

På yttre sidan av skyddsplåten över vertikalcirkeln
samt genom den förstnämnda i fast förbindelse med tuben
och dess nonier finnes en böjd metallplåt (T). Centrum
för plåtens böjning sammanfaller med centrum för den
horisontala tubaxeln. I plåten är en urtagning gjord,
som, om plåten vore plan, i det närmaste skulle te sig
som en trubbig triangel med basen sammanfallande med
plåtens yttre långsida samt basens slutpunkter i plåtens
ytterändan

Triangelspetsen befinner sig icke i plåtens mitt utan
något närmare den ena ändan. Den nu nämnda
urtag-ningeh i plåten kallas i det följande för instrumentets
"kurva". Utefter förenämnda kurva löper en på en
vertikal axel fastsatt rulle (2). Den vertikala axeln i sin
ordning är fastsatt på en horisontalt vridbar arm (%).
Den till armen hörande, vertikala vridningsaxeln är
fastsatt på linjalen. Vid horisontal ställning på tuben
är armen parallell med linjalkanten. Vid vridning av
tuben uppåt eller nedåt föres armen på grund av kurvans
tryck mot rullen mer eller mindre åt sidan som synes av
fig. 1. Förenämnda arm är försedd med tvenne skalor
1 • 800 samt 1:1000 med mitt för varandra liggande
nollpunkter. Utefter skalorna samt fast förbundna med
varandra löpa tvenne mot respektive skalor svarande nonier
(6). På linjalens övre, främre sida samt parallellt med

ÅRGÅNG


9 JUNI

1928
