4 febr. 1928
ELEKTROTEKNIK
0,0X0
OjCMO
ojoko
0.oi4o
OplSO
Qorn
0.0090
OflOtO
0.0020
O 20 40 60 SO IOO 120 140 reo /SO 200 220 240
Hm

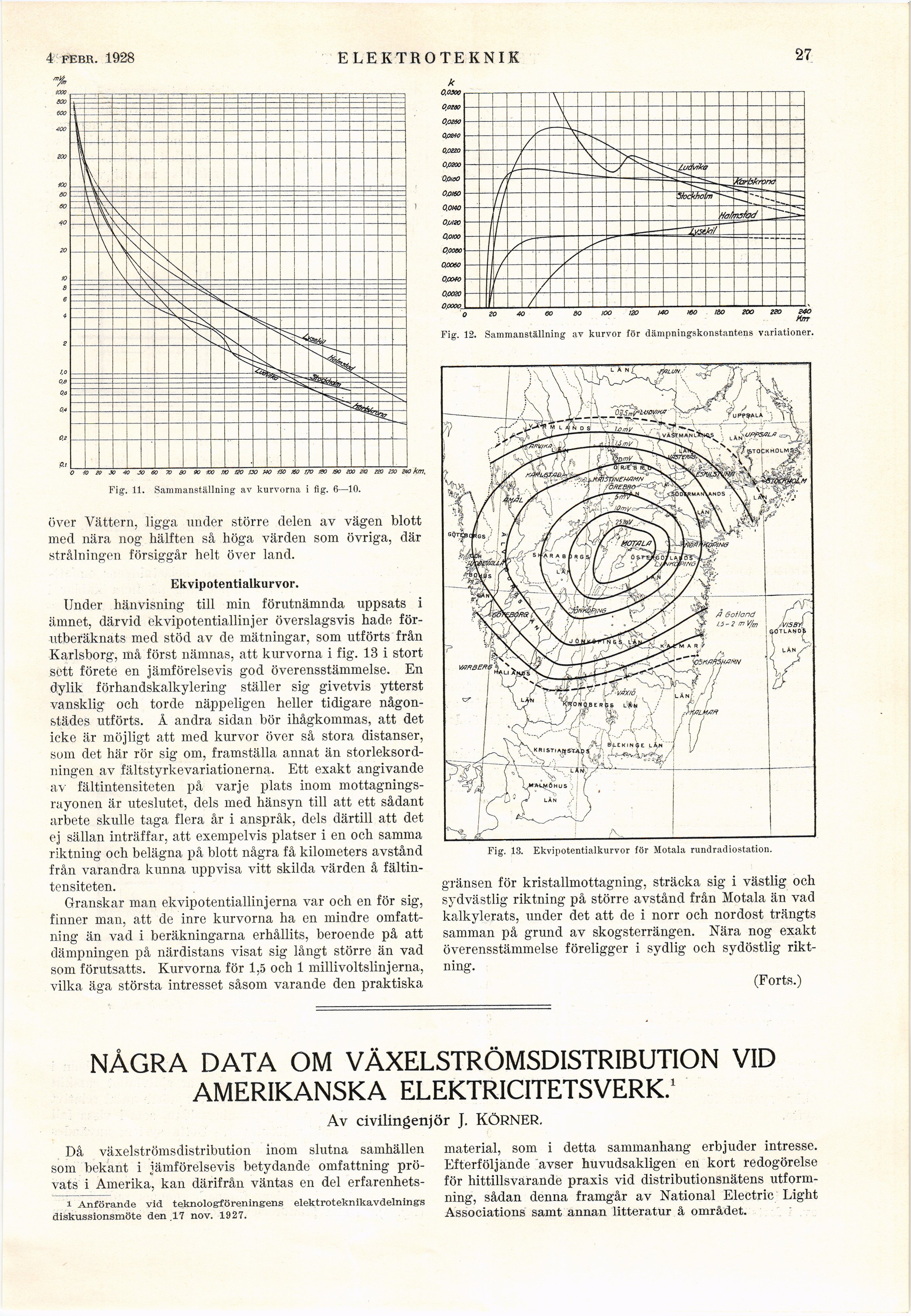

Fig. 12. Sammanställning av kurvor för dämpningskonstantens variationer.
Fig. 13. Ekvipotentialkurvor för Motala rundradiostation.
Fig. 11. Sammanställning av kurvorna i fig. 6—10.
över Vättern, ligga under större delen av vägen blott
med nära nog hälften så höga värden som övriga, där
strålningen försiggår helt över land.
Ekvipotentialkurvor.
Under hänvisning till min förutnämnda uppsats i
ämnet, därvid ekvipotentiallinjer överslagsvis hade
för-utberäknats med stöd av de mätningar, som utförts från
Karlsborg, må först nämnas, att kurvorna i fig. 13 i stort
sett förete en jämförelsevis god överensstämmelse. En
dylik förhandskalkylering ställer sig givetvis ytterst
vansklig och torde näppeligen heller tidigare
någonstädes utförts. Å andra sidan bör ihågkommas, att det
icke är möjligt att med kurvor över så stora distanser,
som det här rör sig om, framställa annat än
storleksordningen av fältstyrkevariationerna. Ett exakt angivande
av fältintensiteten på varje plats inom
mottagnings-rayonen är uteslutet, dels med hänsyn till att ett sådant
arbete skulle taga flera år i anspråk, dels därtill att det
ej sällan inträffar, att exempelvis platser i en och samma
riktning och belägna på blott några få kilometers avstånd
från varandra kunna uppvisa vitt skilda värden å
fältintensiteten.
Granskar man ekvipotentiallinjerna var och en för sig,
finner man, att de inre kurvorna ha en mindre
omfattning än vad i beräkningarna erhållits, beroende på att
dämpningen på närdistans visat sig långt större än vad
som förutsatts. Kurvorna för 1,5 och 1 millivoltslinjerna,
vilka äga största intresset såsom varande den praktiska
gränsen för kristallmottagning, sträcka sig i västlig och
sydvästlig riktning på större avstånd från Motala än vad
kalkylerats, under det att de i norr och nordost trängts
samman på grund av skogsterrängen. Nära nog exakt
överensstämmelse föreligger i sydlig och sydöstlig
riktning.
(Forts.)
NÅGRA DATA OM VÄXELSTRÖMSDISTRIBUTION VID
AMERIKANSKA ELEKTRICITETSVERK.1
Av civilingenjör J. KÖRNER.
Då växelströmsdistribution inom slutna samhällen
som bekant i jämförelsevis betydande omfattning
prövats i Amerika, kan därifrån väntas en del erfarenhets-
1 Anförande vid teknologföreningens elektroteknikavdelnings
diskussionsmöte den .17 nov. 1927.
material, som i detta sammanhang erbjuder intresse.
Efterföljande avser huvudsakligen en kort redogörelse
för hittillsvarande praxis vid distributionsnätens
utformning, sådan denna framgår av National Electric Light
Associations samt annan litteratur å området.
