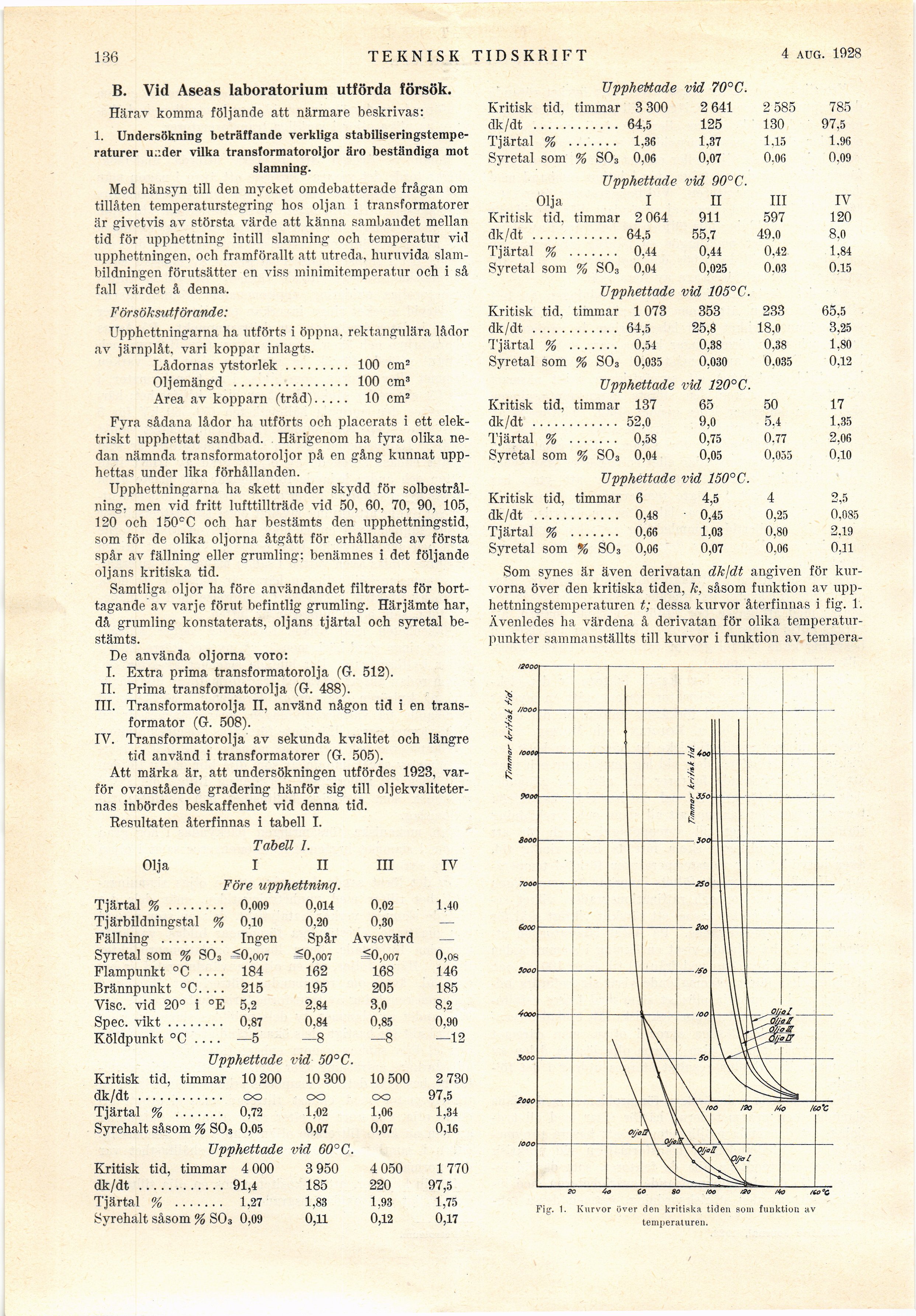

186
TEKNISK TIDSKRIFT
4 FeBR. 1928
B. Vid Aseas laboratorium utförda försök.
Härav komma följande att närmare beskrivas:
1. Undersökning beträffande verkliga
stabiliseringstemperaturer u.’.der vilka transformatoroljor äro beständiga mot
slamning.
Med hänsyn till den mycket omdebatterade frågan om
tillåten temperaturstegring hos oljan i transformatorer
är givetvis av största värde att känna sambandet mellan
tid för upphettning intill slamning och temperatur vid
upphettningen, och framförallt att utreda, huruvida
slam-bildningen förutsätter en viss minimitemperatur och i så
fall värdet å denna.
Försöksutförande:
Upphettningarna ha utförts i öppna, rektangulära lådor
av järnplåt, vari koppar inlagts.
Lådornas ytstorlek......... 100 cm5
Oljemängd ................ 100 cm3
Area av kopparn (tråd)..... 10 cm2
Fyra sådana lådor ha utförts och placerats i ett
elektriskt upphettat sandbad. Härigenom ha fyra olika
nedan nämnda transformatoroljor på en gång kunnat
upphettas under lika förhållanden.
Upphettningarna ha skett under skydd för
solbestrålning. men vid fritt lufttillträde vid 5*0. 60, 70, 90, 105,
120 och 150°C och har bestämts den upphettningstid,
som för de olika oljorna åtgått för erhållande av första
spår av fällning eller grumling; benämnes i det följande
oljans kritiska tid.
Samtliga oljor ha före användandet filtrerats för
borttagande av varje förut befintlig grumling. Härjämte har,
då grumling konstaterats, oljans tjärtal och syretal
bestämts.
De använda oljorna voro:
I.
II.
III.
IV.
Extra prima transformatorolja (G. 512).
Prima transformatorolja (G. 488).
Transformatorolja II. använd någon tid i en
transformator (G. 508).
Transformatorolja av sekunda kvalitet och längre
tid använd i transformatorer (G. 505).
Att märka är, att undersökningen utfördes 1923,
varför ovanstående gradering hänför sig till
oljekvaliteternas inbördes beskaffenhet vid denna tid.
Resultaten återfinnas i tabell I.
Tabell I.
Olja I II
Före upphettning.
III
IV
Tjärtal % ........ 0,009 0,014 0,02 1,40
Tjärbildningstal % 0.10 0,20 O.30 —
Fällning ......... Ingen Spår Avsevärd —
Syretal som % S03 ™0,oo7 ^0,007 =0,007 0,08
Flampunkt °C____ 184 162 168 146
Brännpunkt °C____ 215 195 205 185
Vise. vid 20° i °E 5,2 2,84 3,0 8,2
Spec. vikt........ 0.87 0.84 0,85 0,90
Köldpunkt °C .... —5 —8 —8 —12
Upphettade vid 50°C.
Kritisk tid, timmar 10 200 10 300 10 500 2 730
dk/dt ............ oo oo oo 97,5
Tjärtal % ....... 0,72 1,02 1.06 1,34
Syrehalt såsom % S03 0,05 0,07 0,07 0,16
Upphettade vid 60°C.
Kritisk tid, timmar 4 000 3 950 4 050 1770
dk/dt ............ 91,4 185 220 97,5
Tjärtal % ....... 1.27 1,83 1,93 1,75
Syrehalt såsom % SOs 0,09 0,11 0,12 0,17
Upphettade vid 70°C.
Kritisk tid, timmar 3 300 2 641 2 585 785
dk/dt ....... 64,5 125 130 97,5
Tjärtal % ....... 1,36 1,37 1.15 1.96
Syretal som % S03 0,06 0,07 0.06 0,09
Upphettade vid 90° C.
Olja I II III IV
Kritisk tid. timmar 2 064 911 597 120
dk/dt ....... 64,5 55,7 49.0 8.0
Tjärtal % ....... 0.44 0,44 0,42 1,84
Syretal som % S03 0.04 0,025 0.03 0.15
Upphettade vid 105° Q.
Kritisk tid, timmar 1073 353 233 65,5
dk/dt ....... 64.5 25,8 18,0 3,25
Tjärtal % ....... 0,54 0,38 0,38 1,80
Syretal som % S03 0,035 0.030 0.035 0,12
Upphettade vid 120°C.
Kritisk tid, timmar 137 65 50 17
dk/dt ....... 52,0 9,0 5.4 1.35
Tjärtal % ....... 0,58 0,75 0.77 2,06
Syretal som % S03 0,04 0,05 0,055 0,10
Upphettade vid 150°C.
Kritisk tid, timmar 6 4,5 4 t> K -
dk/dt ....... 0,48 0,45 0,25 0,08!
Tjärtal % ....... 0.66 1,03 0,80 2,19
Syretal som % S03 0,06 0,07 0,06 0,11
Som synes är även derivatan dk]dt angiven för
kurvorna över den kritiska tiden, k, såsom funktion av
upphettningstemperaturen t; dessa kurvor återfinnas i fig. 1.
Ävenledes ha värdena å derivatan för olika
temperaturpunkter sammanställts till kurvor i funktion av tempera-
3o éo so 100 JSo Ho /CO°C
Fig. 1. Kurvor över den kritiska tiden som funktion av
temperaturen.
