TEKNISK TIDSKRIFT

2 febr. 1929

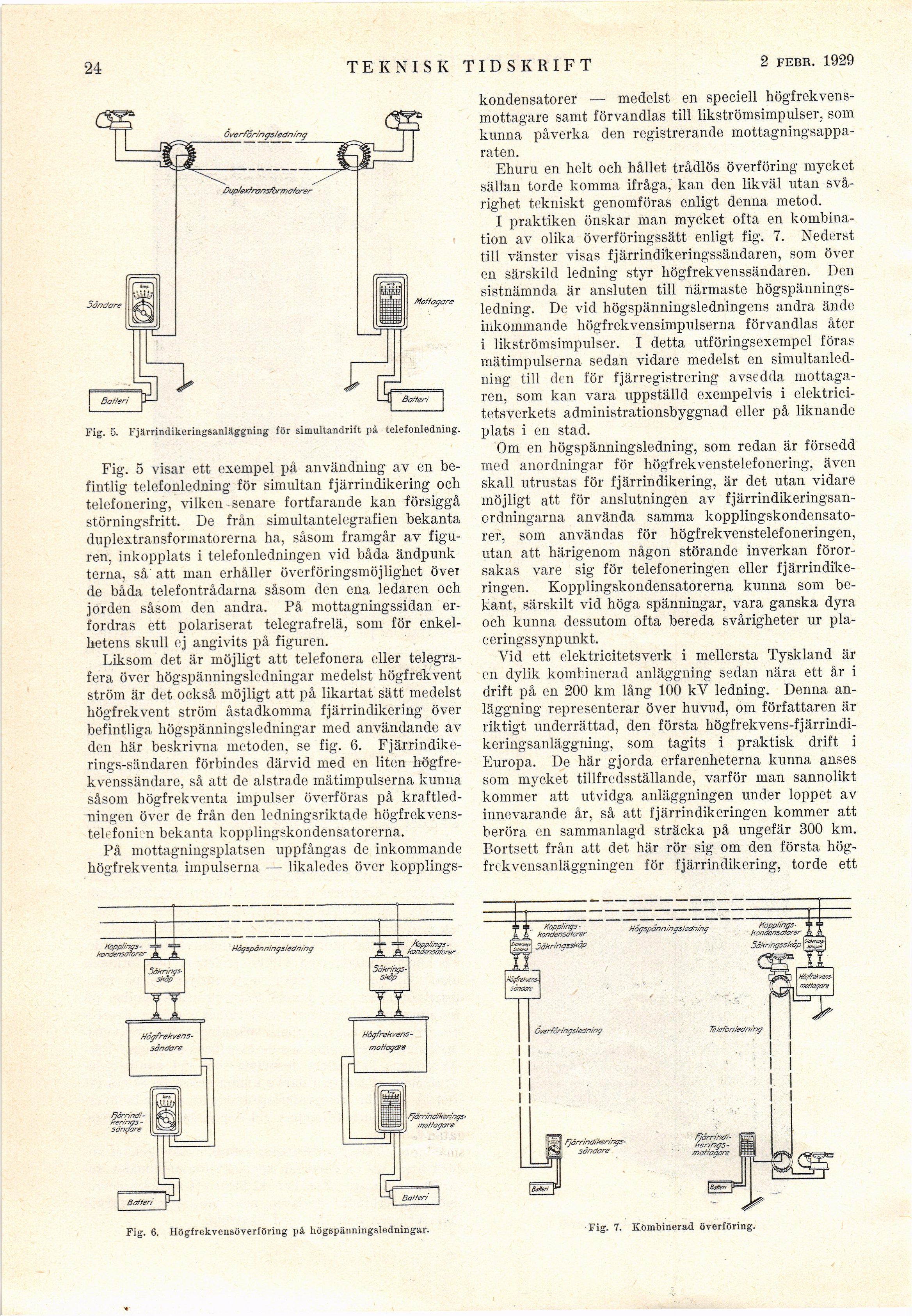

Fig. 5. Fjärrindikeringsanläggning Jör simultandrilt på telefonledning.

Fig. 5 visar ett exempel på användning av en
befintlig telefonledning för simultan fjärrindikering ock
telefonering, vilken senare fortfarande kan försiggå
störningsfritt. De från simultantelegrafien bekanta
duplextransformatorerna ha, såsom framgår av
figuren, inkopplats i telefonledningen vid båda ändpunk
terna, så att man erhåller överföringsmöjlighet öveT
de båda telefontrådarna såsom den ena ledaren och
jorden såsom den andra. På mottagningssidan
erfordras ett polariserat telegrafrelä, som för
enkelhetens skull ej angivits på figuren.

Liksom det är möjligt att telefonera eller
telegrafera över högspänningsledningar medelst högfrekvent
ström är det också möjligt att på likartat sätt medelst
högfrekvent ström åstadkomma fjärrindikering över
befintliga högspänningsledningar med användande av
den här beskrivna metoden, se fig. 6.
Fjärrindike-rings-sändaren förbindes därvid med en liten
högfre-kvenssändare, så att de alstrade mätimpulserna kunna
såsom högfrekventa impulser överföras på
kraftledningen över de från den ledningsriktade
högfrekvenstelefoni’^ bekanta kopplingskondensatorerna.

På mottagningsplatsen uppfångas de inkommande
högfrekventa impulserna — likaledes över kopplings-

kondensatorer — medelst en speciell
högfrekvens-mottagare samt förvandlas till likströmsimpulser, som
kunna påverka den registrerande
mottagningsapparaten.

Ehuru en helt och hållet trådlös överföring mycket
sällan torde komma ifråga, kan den likväl utan
svårighet tekniskt genomföras enligt denna metod.

I praktiken önskar man mycket ofta en
kombination av olika överföringssätt enligt fig. 7. Nederst
till vänster visas fjärrindikeringssändaren, som över
en särskild ledning styr högfrekvenssändaren. Den
sistnämnda är ansluten till närmaste
högspännings-ledning. De vid högspänningsledningens andra ände
inkommande högfrekvensimpulserna förvandlas åter
i likströmsimpulser. I detta utföringsexempel föras
mätimpulserna sedan vidare medelst en
simultanledning till den för fjärregistrering avsedda
mottagaren, som kan vara uppställd exempelvis i
elektricitetsverkets administrationsbyggnad eller på liknande
plats i en stad.

Om en högspänningsledning, som redan är försedd
med anordningar för lågfrekvenstelefonering, även
skall utrustas för fjärrindikering, är det utan vidare
möjligt att för anslutningen av
fjärrindikeringsan-ordningarna använda samma
kopplingskondensato-rer, som användas för högfrekvenstelefoneringen,
utan att härigenom någon störande inverkan
förorsakas vare sig för telefoneringen eller fj
ärrindikeringen. Kopplingskondensatorerna kunna som
bekant, särskilt vid höga spänningar, vara ganska dyra
och kunna dessutom ofta bereda svårigheter ur
placeringssynpunkt.

Vid ett elektricitetsverk i mellersta Tyskland är
en dylik kombinerad anläggning sedan nära ett år i
drift på en 200 km lång 100 kV ledning. Denna
anläggning representerar över huvud, om författaren är
riktigt underrättad, den första
högfrekvens-fjärrindi-keringsanläggning, som tagits i praktisk drift i
Europa. De här gjorda erfarenheterna kunna anses
som mycket tillfredsställande, varför man sannolikt
kommer att utvidga anläggningen under loppet av
innevarande år, så att fjärrindikeringen kommer att
beröra en sammanlagd sträcka på ungefär 300 km.
Bortsett från att det här rör sig om den första
hög-frekvensanläggningen för fjärrindikering, torde ett

Fig. 6. Högfrekvensöverföring på högspänningsledningar.

Fig. 7. Kombinerad överföring.
