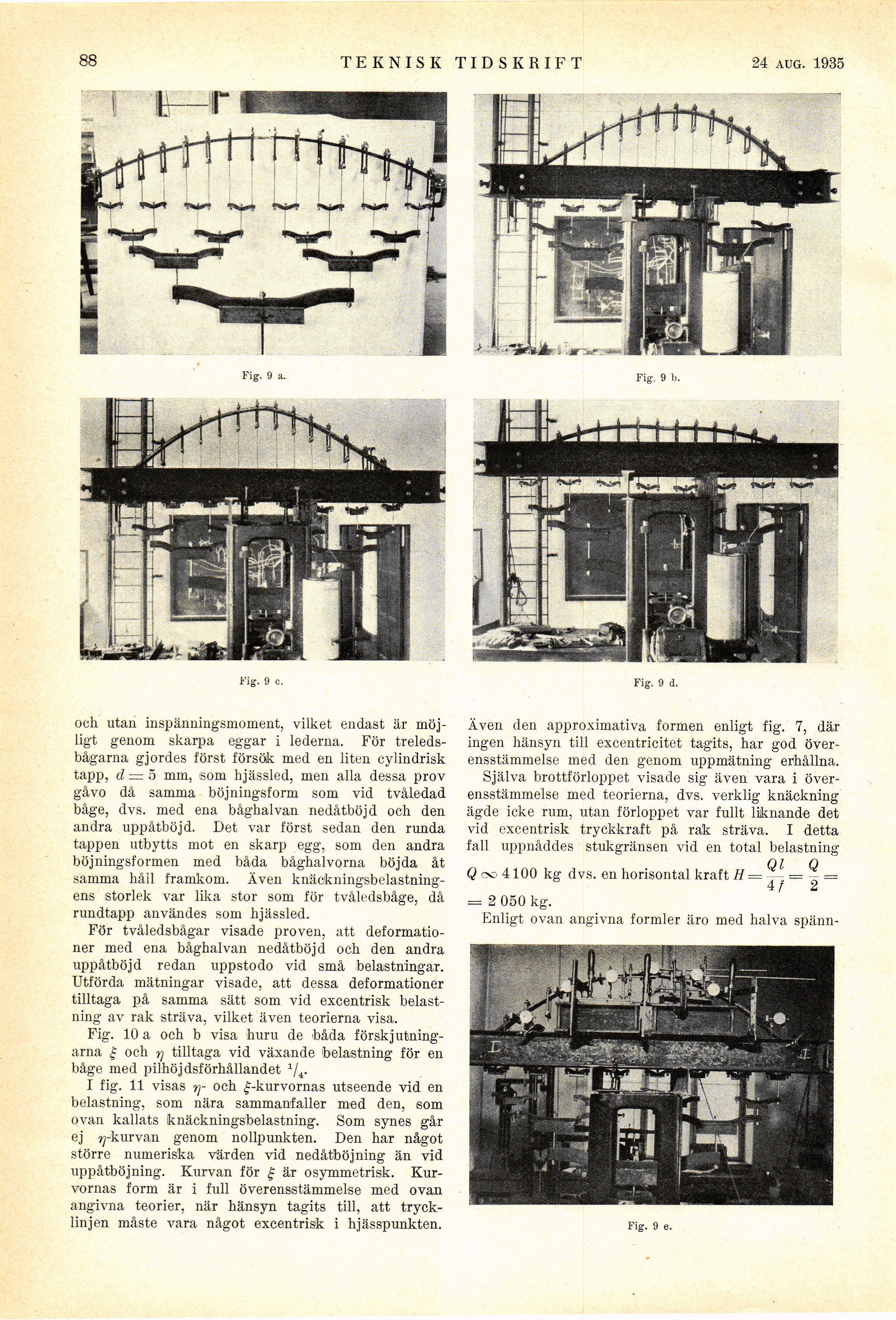

88
-teknisk tidskrift
27 april 1935
Fig. 9 c.
och utan inspänningsmoment, vilket endast är
möjligt genom skarpa eggar i lederna. För
treleds-bågarna gjordes först försök med en liten cylindrisk
tapp, d = 5 mm, »som hjässled, men alla dessa prov
gåvo då samma böjningsform som vid tvåledad
båge, dvs. med ena båghalvan nedåtböjd och den
andra uppåtböjd. Det var först sedan den runda
tappen utbytts mot en skarp egg, som den andra
böjningsformen med båda båghalvorna böjda åt
samma håll framkom. Även
knäckningsbelastning-ens storlek var lika stor som för tvåledsbåge, då
rundtapp användes som hjässled.
För tvåledsbågar visade proven, att
deformationer med ena båghalvan nedåtböjd och den andra
uppåtböjd redan uppstodo vid små belastningar.
Utförda mätningar visade, att dessa deformationer
tilltaga på samma sätt som vid excentrisk
belastning av rak sträva, vilket även teorierna visa.
Fig. 10 a och b visa huru de båda
förskjutningarna | och fj tilltaga vid växande belastning för en
båge med pilhöj dsförhållandet 1/4.
I fig. 11 visas rj- och ^-kurvornas utseende vid en
belastning, som nära sammanfaller med den, som
ovan kallats knäckningsbelastning. Som synes går
ej ^-kurvan genom nollpunkten. Den har något
större numeriska värden vid nedåtböjning än vid
uppåtböjning. Kurvan för | är osymmetrisk.
Kurvornas form är i full överensstämmelse med ovan
angivna teorier, när hänsyn tagits till, att
trycklinjen måste vara något excentrisk i hjässpunkten.
Fig. 9 d.
Även den approximativa formen enligt fig. 7, där
ingen hänsyn till excentricitet tagits, har god
överensstämmelse med den genom uppmätning erhållna.
Själva brottförloppet visade sig även vara i
överensstämmelse med teorierna, dvs. verklig knackning
ägde icke rum, utan förloppet var fullt liknande det
vid excentrisk tryckkraft på rak sträva. I detta
fall uppnåddes stukgränsen vid en total belastning
Ql Q
Q oo 4100 kg dvs. en horisontal kraft H = — = — ==
4 / 2
= 2 050 kg.
Enligt ovan angivna formler äro med halva spänn-
Fig. 9 e.
