TekniskTidskrift

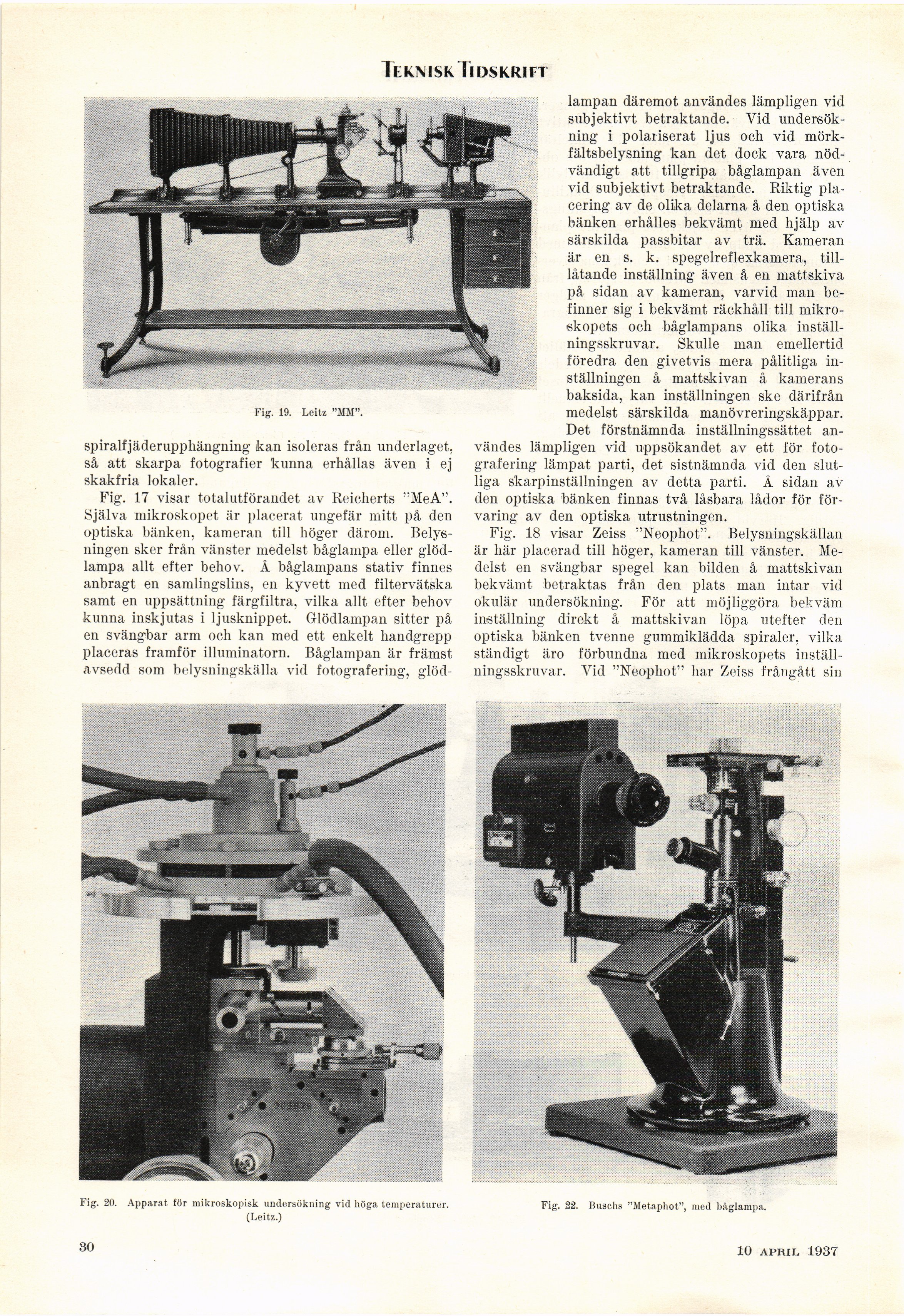

Fig. 19. Leitz "MM".
spiralfjäderupphängning kan isoleras från underlaget,
så att skarpa fotografier kunna erhållas även i ej
skakfria lokaler.
Fig. 17 visar totalutförandet av iieicherts "MeA".
Själva mikroskopet är placerat ungefär mitt på den
optiska bänken, kameran till höger därom.
Belysningen sker från vänster medelst båglampa eller
glödlampa allt efter behov. Å båglampans stativ finnes
anbragt en samlingslins, en kyvett med filtervätska
samt en uppsättning färgfiltra, vilka allt efter behov
kunna inskjutas i ljusknippet. Glödlampan sitter på
en svängbar arm och kan med ett enkelt handgrepp
placeras framför illuminatorn. Båglampan är främst
avsedd som belysningskälla vid fotografering, glöd-
lampan däremot användes lämpligen vid
subjektivt betraktande. Vid
undersökning i polariserat ljus och vid
mörk-fältsbelysning kan det dock vara
nödvändigt att tillgripa båglampan även
vid subjektivt betraktande. Riktig
placering av de olika delarna å den optiska
bänken erhålles bekvämt med hjälp av
särskilda passbitar av trä. Kameran
är en s. k. spegelreflexkamera,
till-låtande inställning även å en mattskiva
på sidan av kameran, varvid man
befinner sig i bekvämt räckhåll till
mikroskopets och båglampans olika
inställningsskruvar. Skulle man emellertid
föredra den givetvis mera pålitliga
inställningen å mattskivan å kamerans
baksida, kan inställningen ske därifrån
medelst särskilda manövreringskäppar.
Det förstnämnda inställningssättet
användes lämpligen vid uppsökandet av ett för
fotografering lämpat parti, det sistnämnda vid den
slutliga skarpinställningen av detta parti. Å sidan av
den optiska bänken finnas två låsbara lådor för
förvaring av den optiska utrustningen.
Fig. 18 visar Zeiss "Neophot". Belysningskällan
är här placerad till höger, kameran till vänster.
Medelst en svängbar spegel kan bilden å mattskivan
bekvämt betraktas från den plats man intar vid
okulär undersökning. För att möjliggöra bekväm
inställning direkt å mattskivan löpa utefter den
optiska bänken tvenne gummiklädda spiraler, vilka
ständigt äro förbundna med mikroskopets
inställningsskruvar. Vid "Neophot" har Zeiss frångått sin
10 april 1937
Fig. 20. Apparat för mikroskopisk undersökning vid höga temperaturer.
(Leitz.)
Fig. 22. Ruschs "Metaphot", med baglampa.
