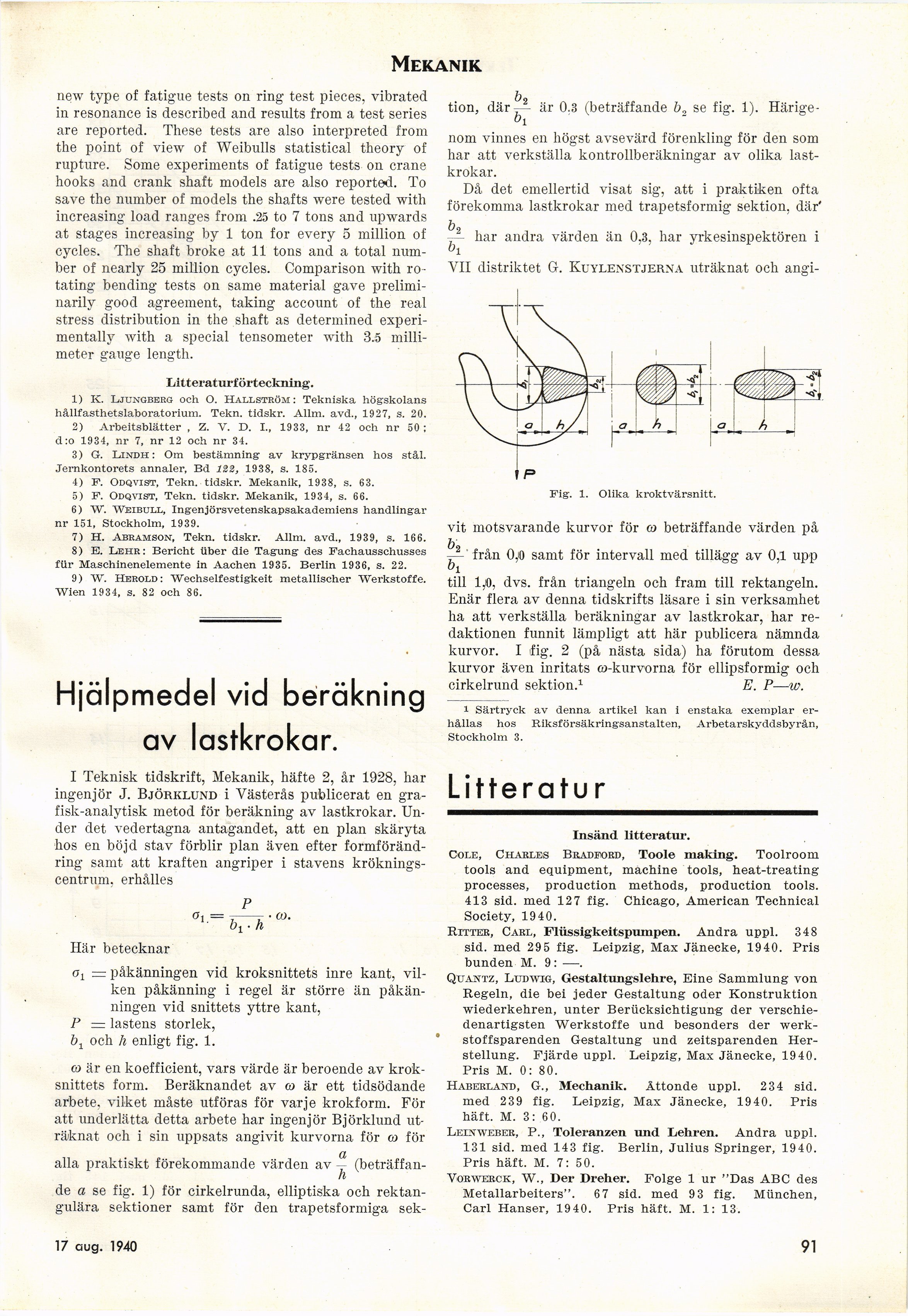

Mekanik.
new type of fatigue tests ön ring test pieces, vibrated
in resonance is described and results from a test series
are reported. These tests are also interpreted from
the point of view of Weibulls statistical theory of
rupture. Some experiments of fatigue tests ön crane
hooks and crank shaft models are also reported. To
säve the number of models the shafts were tested with
increasing load ranges from .25 to 7 tons and upwards
at stages increasing by 1 ton for every 5 million of
cycles. The shaft broke at 11 tons and a total
number of nearly 25 million cycles. Comparison with
rotating bending tests ön same material gåve
prelimi-narily good agreement, taking account of the real
stress distribution in the shaft as determined
experi-mentally with a special tensometer with 3.5
millimeter gauge length.
Litteraturförteckning.
1) K. Ljungberg och O. Hallström: Tekniska högskolans
hållfasthetslaboratorium. Tekn. tidskr. Allm. avd., 1927, s. 20.
2) Arbeitsblätter , Z. V. D. I., 1933, nr 42 och nr 50 ;
d:o 1934, nr 7, nr 12 och nr 34.
3) G. Lindh : Om bestämning av krypgränsen hos stål.
Jernkontorets annaler, Bd 122, 1938, s. 185.
4) p. Odqvist, Tekn. tidskr. Mekanik, 1938, s. 63.
5) P. Odqvist, Tekn. tidskr. Mekanik, 1934, s. 66.
6) W. Weibull, Ingenjörsvetenskapsakademiens handlingar
nr 151, Stockholm, 1939.
7) H. Abramson, Tekn. tidskr. Allm. avd., 1939, s. 166.
8) B. Lehr: Bericht tiber die Tagung des Pachausschusses
für Maschinenelemente in Aachen 1935. Berlin 1936, s. 22.
9) W. Herold : Wechselfestigkeit metallischer Werkstoffe.
Wien 1934, s. 82 och 86.
Hjälpmedel vi d beräkn ing
av lastkrokar.
I Teknisk tidskrift, Mekanik, häfte 2, år 1928, har
ingenjör J. Björklund i Västerås publicerat en
gra-fisk-analytisk metod för beräkning av lastkrokar.
Under det vedertagna antagandet, att en plan skäryta
hos en böjd stav förblir plan även efter
formförändring samt att kraften angriper i stavens
kröknings-centrum. erhålles
P
Här betecknar
o1 = påkänningen vid kroksnittets inre kant,
vilken påkänning i regel är större än
påkänningen vid snittets yttre kant,
P = lastens storlek,
b1 och h enligt fig. 1.
co är en koefficient, vars värde är beroende av
krok-snittets form. Beräknandet av co är ett tidsödande
arbete, vilket måste utföras för varje krokform. För
att underlätta detta arbete har ingenjör Björklund
uträknat och i sin uppsats angivit kurvorna för co för
alla praktiskt förekommande värden av — (beträffan-
h
de a se fig. 1) för cirkelrunda, elliptiska och
rektangulära sektioner samt för den trapetsformiga sek-
tion, där–^- är 0.3 (beträffande b2 se fig. 1). Härige-
nom vinnes en högst avsevärd förenkling för den som
har att verkställa kontrollberäkningar av olika
lastkrokar.
Då det emellertid visat sig, att i praktiken ofta
förekomma lastkrokar med trapetsformig sektion, där’
b,
har andra värden än 0,3, har yrkesinspektören i
VII distriktet Gr. Kuylenstjerna uträknat och angi-
Pig. 1. Olika kroktvärsnitt.
vit motsvarande kurvor för co beträffande värden på
från 0,0 samt för intervall med tillägg av 0,1 upp
"i
till 1,0, dvs. från triangeln och fram till rektangeln.
Enär flera av denna tidskrifts läsare i sin verksamhet
ha att verkställa beräkningar av lastkrokar, har
redaktionen funnit lämpligt att här publicera nämnda
kurvor. I fig. 2 (på nästa sida) ha förutom dessa
kurvor även inritats ©-kurvorna för ellipsformig och
cirkelrund sektion.1 E. P—w.
1 Särtryck av denna artikel kan i enstaka exemplar
erhållas hos Riksförsäkringsanstalten, Arbetarskyddsbyrån,
Stockholm 3.
Litteratur
Insänd litteratur.
Cole, Charles Bradford, Toole making. Toolroom
tools and equipment, machine tools, heat-treating
processes, production methods, production tools.
413 sid. med 12 7 fig. Chicago, American Technical
Society, 1940.
Ritter, Carl, Flüssigkeitspumpen. Andra uppl. 348
sid. med 295 fig. Leipzig, Max Jänecke, 1940. Pris
bunden M. 9: —.
Quantz, Ludwig, Gestaltungslehre, Eine Sammlung von
Regeln, die bei jeder Gestaltung oder Konstruktion
wiederkehren, unter Berücksichtigung der
verschie-denartigsten Werkstoffe und besonders der
werk-* stoffsparenden Gestaltung und zeitsparenden
Her-stellung. Fjärde uppl. Leipzig, Max Jänecke, 1940.
Pris M. 0: 80.
Haberland, G., Mechanik. Åttonde uppl. 2 34 sid.
med 239 fig. Leipzig, Max Jänecke, 1940. Pris
häft. M. 3: 60.
Leinweber, P., Toleranzen und Lehren. Andra uppl.
131 sid. med 143 fig. Berlin, Julius Springer, 1940.
Pris häft. M. 7: 50.
VoRWERCK, W., Der Dreher. Folge 1 ur "Das ABC des
Metallarbeiters". 67 sid. med 93 fig. München,
Carl Hanser, 1940. Pris häft. M. 1: 13.
17 aug. 1940
