- Project Runeberg -  Teknisk Tidskrift / 1941. Allmänna avdelningen /
218

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Häfte 20. 17 maj 1941 - Vad är E-cement? av Moje Bergström

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

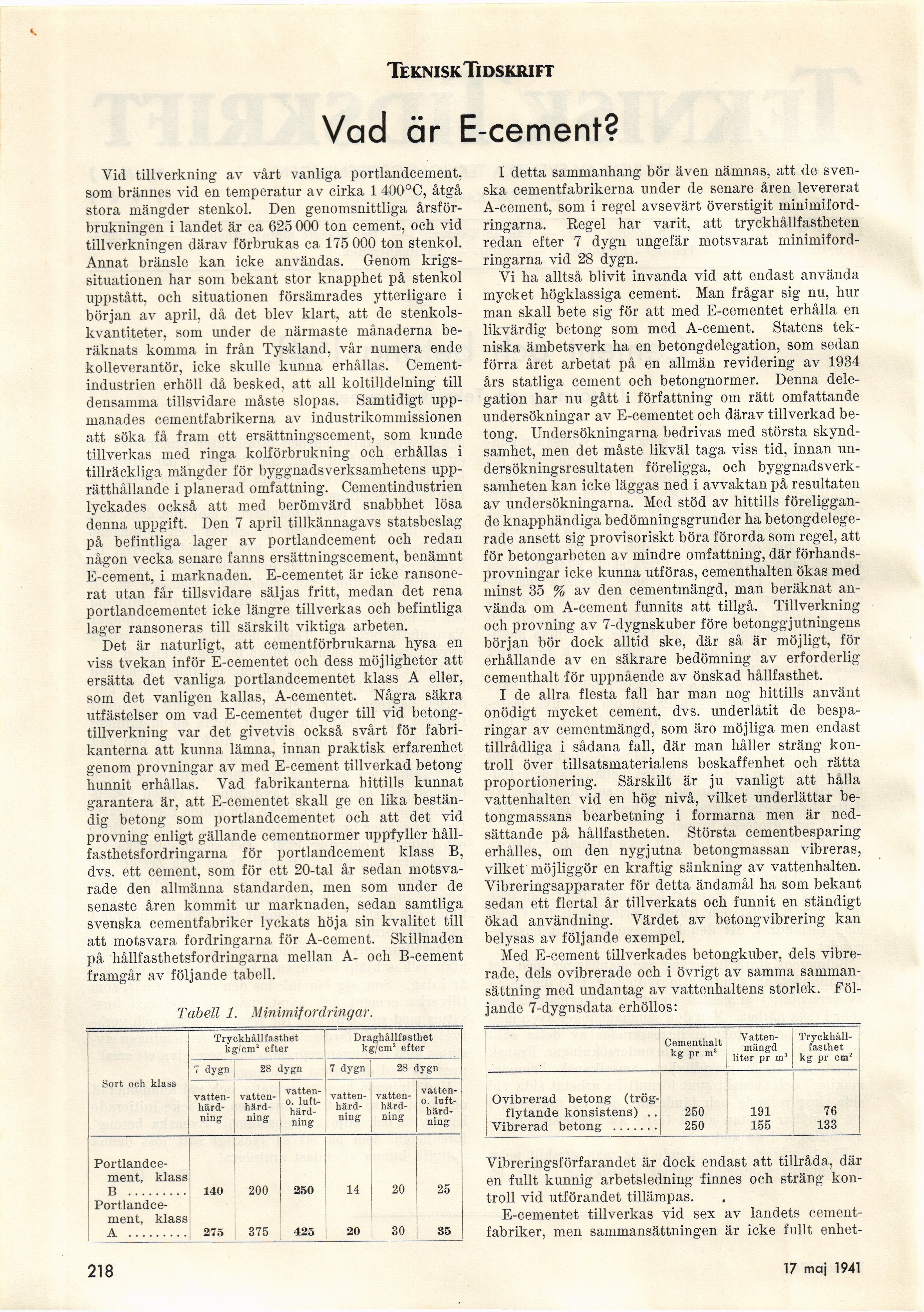

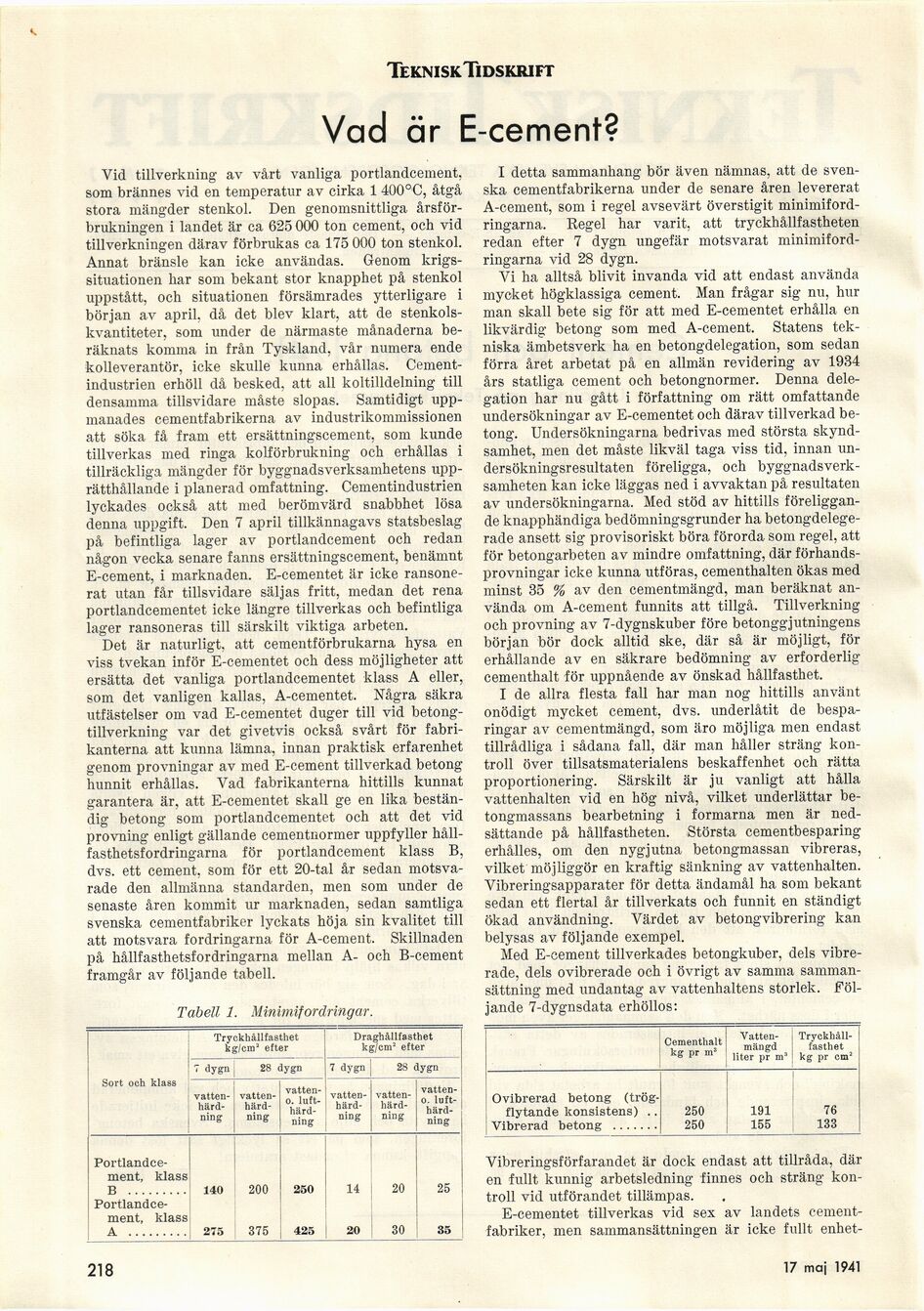

«v

TekniskTidskrift

Vad är E-cement?

Vid tillverkning av vårt vanliga portlandcement,
som brännes vid en temperatur av cirka 1 400°C, åtgå
stora mängder stenkol. Den genomsnittliga
årsförbrukningen i landet är ca 625 000 ton cement, och vid
tillverkningen därav förbrukas ca 175 000 ton stenkol.
Annat bränsle kan icke användas. Genom
krigssituationen har som bekant stor knapphet på stenkol
uppstått, och situationen försämrades ytterligare i
början av april, då det blev klart, att de
stenkolskvantiteter, som under de närmaste månaderna
beräknats komma in från Tyskland, vår numera ende
kolleverantör, icke skulle kunna erhållas.
Cementindustrien erhöll då besked, att all koltilldelning till
densamma tillsvidare måste slopas. Samtidigt
uppmanades cementfabrikerna av industrikommissionen
att söka få fram ett ersättningscement, som kunde
tillverkas med ringa kolförbrukning och erhållas i
tillräckliga mängder för byggnadsverksamhetens
upprätthållande i planerad omfattning. Cementindustrien
lyckades också att med berömvärd snabbhet lösa
denna uppgift. Den 7 april tillkännagavs statsbeslag
på befintliga lager av portlandcement och redan
någon vecka senare fanns ersättningscement, benämnt
E-cement, i marknaden. E-cementet är icke
ransonerat utan får tillsvidare säljas fritt, medan det rena
portlandcementet icke längre tillverkas och befintliga
lager ransoneras till särskilt viktiga arbeten.

Det är naturligt, att cementförbrukarna hysa en
viss tvekan inför E-cementet och dess möjligheter att
ersätta det vanliga portlandcementet klass A eller,
som det vanligen kallas, A-cementet. Några säkra
utfästelser om vad E-cementet duger till vid
betongtillverkning var det givetvis också svårt för
fabrikanterna att kunna lämna, innan praktisk erfarenhet
genom provningar av med E-cement tillverkad betong
hunnit erhållas. Vad fabrikanterna hittills kunnat
garantera är, att E-cementet skall ge en lika
beständig betong som portlandcementet och att det vid
provning enligt gällande cementnormer uppfyller
hållfasthetsfordringarna för portlandcement klass B,
dvs. ett cement, som för ett 20-tal år sedan
motsvarade den allmänna standarden, men som under de
senaste åren kommit ur marknaden, sedan samtliga
svenska cementfabriker lyckats höja sin kvalitet till
att motsvara fordringarna för A-cement. Skillnaden
på hållfasthetsfordringarna mellan A- och B-cement
framgår av följande tabell.

Tabell 1. Minimif ordringar.

I detta sammanhang bör även nämnas, att de
svenska cementfabrikerna under de senare åren levererat
A-cement, som i regel avsevärt överstigit
minimiford-ringarna. Regel har varit, att tryckhållfastheten
redan efter 7 dygn ungefär motsvarat
minimiford-ringarna vid 28 dygn.

Vi ha alltså blivit invanda vid att endast använda
mycket högklassiga cement. Man frågar sig nu, hur
man skall bete sig för att med E-cementet erhålla en
likvärdig betong som med A-cement. Statens
tekniska ämbetsverk ha en betongdelegation, som sedan
förra året arbetat på en allmän revidering av 1934
års statliga cement och betongnormer. Denna
delegation har nu gått i författning om rätt omfattande
undersökningar av E-cementet och därav tillverkad
betong. Undersökningarna bedrivas med största
skyndsamhet, men det måste likväl taga viss tid, innan
undersökningsresultaten föreligga, och
byggnadsverksamheten kan icke läggas ned i avvaktan på resultaten
av undersökningarna. Med stöd av hittills
föreliggande knapphändiga bedömningsgrunder ha
betongdelege-rade ansett sig provisoriskt böra förorda som regel, att
för betongarbeten av mindre omfattning, där
förhandsprovningar icke kunna utföras, cementhalten ökas med
minst 35 % av den cementmängd, man beräknat
använda om A-cement funnits att tillgå. Tillverkning
och provning av 7-dygnskuber före betonggjutningens
början bör dock alltid ske, där så är möjligt, för
erhållande av en säkrare bedömning av erforderlig
cementhalt för uppnående av önskad hållfasthet.

I de allra flesta fall har man nog hittills använt
onödigt mycket cement, dvs. underlåtit de
besparingar av cementmängd, som äro möjliga men endast
tillrådliga i sådana fall, där man håller sträng
kontroll över tillsatsmaterialens beskaffenhet och rätta
proportionering. Särskilt är ju vanligt att hålla
vattenhalten vid en hög nivå, vilket underlättar
betongmassans bearbetning i formarna men är
nedsättande på hållfastheten. Största cementbesparing
erhålles, om den nygjutna betongmassan vibreras,
vilket möjliggör en kraftig sänkning av vattenhalten.
Vibreringsapparater för detta ändamål ha som bekant
sedan ett flertal år tillverkats och funnit en ständigt
ökad användning. Värdet av betongvibrering kan
belysas av följande exempel.

Med E-cement tillverkades betongkuber, dels
vibrerade, dels ovibrerade och i övrigt av samma
sammansättning med undantag av vattenhaltens storlek.
Följande 7-dygnsdata erhöllos:

Tryckhållfasthet kg/cma efter Draghållfasthet kg/cm2 efter
Sort och klass 7 dygn 28 dygn 7 dygn 28 dygn
[-vatten-härd-ning vatten-härd-ning vatten-o. luft-härd-ning vatteD-härd-ning vatten-härd-ning vatten-o. luft-härd-ning-]
{+vatten- härd- ning vatten- härd- ning vatten- o. luft- härd- ning vatteD- härd- ning vatten- härd- ning vatten- o. luft- härd- ning+}
Portlandce-
ment, klass
B ......... 140 200 250 14 20 25
Portlandce-
ment, klass
A ......... 275 375 425 20 30 35


Cementhalt kg pr m3 [-Vattenmängd-] {+Vatten- mängd+} liter pr m3 [-Tryckhållfasthet-] {+Tryckhåll- fasthet+} kg pr cm2
Ovibrerad betong
(trögflytande konsistens) .. 250 191 76
Vibrerad betong ....... 250 155 133

Vibreringsförfarandet är dock endast att tillråda, där
en fullt kunnig arbetsledning finnes och sträng
kontroll vid utförandet tillämpas.

E-cementet tillverkas vid sex av landets
cementfabriker, men sammansättningen är icke fullt enhet-

218

17 maj 1941

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Tue Dec 12 02:24:43 2023 (aronsson) (download) << Previous Next >>
https://runeberg.org/tektid/1941a/0234.html

Valid HTML 4.0! All our files are DRM-free
