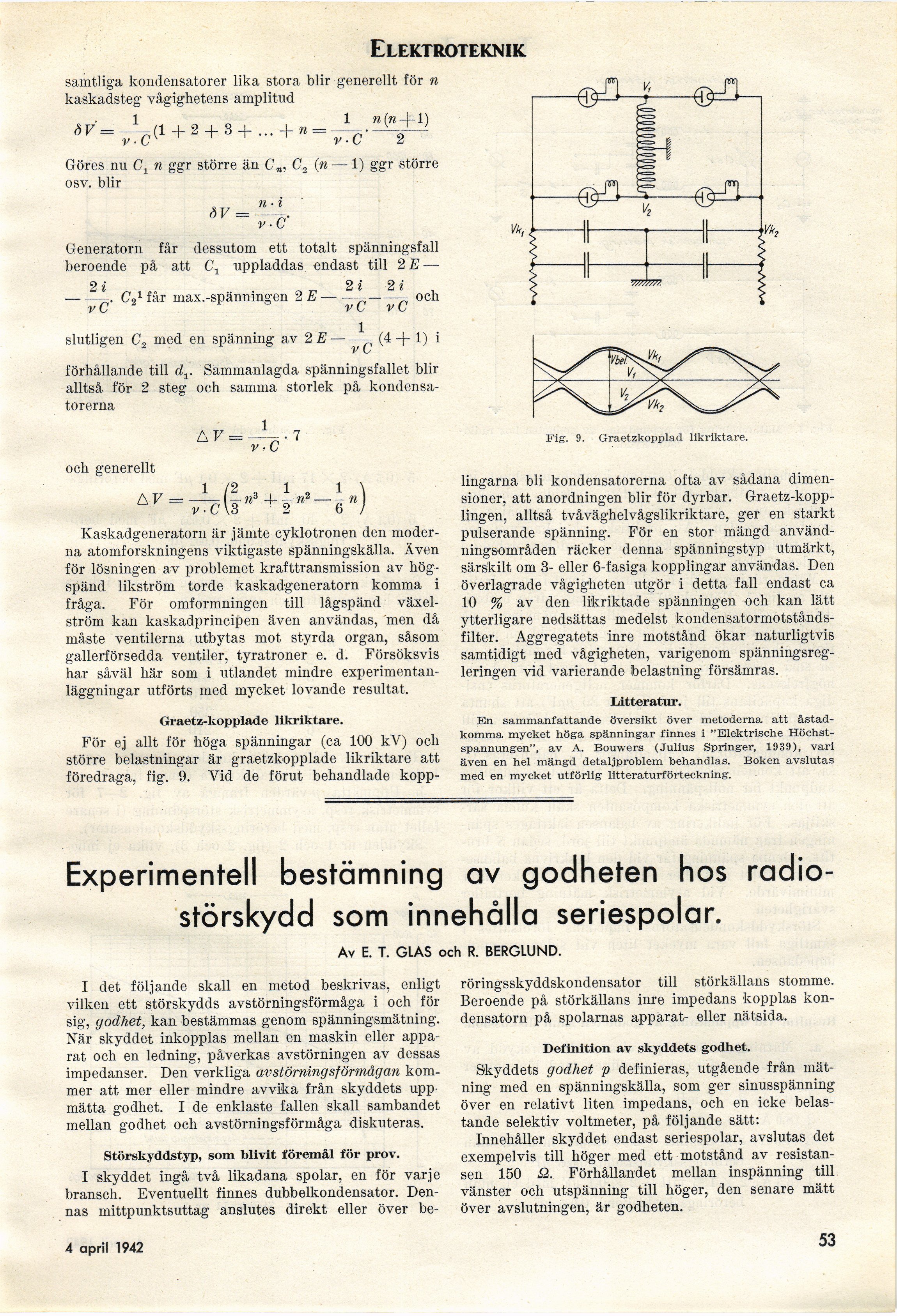

Elektroteknik
samtliga kondensatorer lika stora blir generellt för n
kaskadsteg vågighetens amplitud
1 .. „ 1 h{n —j— 1)
2 r
åV =
v-C
(1 + 2 + 3 + ... + W:
Göres nu Cx n ggr större än CM, C,2
osv. blir
v-C
s — 1) ggr större
ÖV-.
n • i
v-C’
Generatorn får dessutom ett totalt spänningsfall
beroende på att Ct uppladdas ondast till 2 E —
2 i ____ ... „ „ 2 i 2 i
vC
. C21 får max.-spänningen 2 E —
V V O
och
slutligen C2 med en spänning av 2£?— - (4 + 1) i
V C/
förhållande till dt. Sammanlagda spänningsfallet blir
alltså för 2 steg och samma storlek på
kondensatorerna
1
AF = —— • 7
r • C
och generellt
AF =
v-C\ 3
(I n3 4-
\n)
Kaskadgeneratorn är jämte cyklotronen den
moderna atomforskningens viktigaste spänningskälla. Även
för lösningen av problemet krafttransmission av
högspänd likström torde kaskadgeneratorn komma i
fråga. För omformningen till lågspänd
växelström kan kaskadprincipen även användas, men då
måste ventilerna utbytas mot styrda organ, såsom
gallerförsedda ventiler, tyratroner e. d. Försöksvis
har såväl här som i utlandet mindre
experimentanläggningar utförts med mycket lovande resultat.
Graetz-kopplade likriktare.
För ej allt för ’höga spänningar (ca 100 kV) och
större belastningar är graetzkopplade likriktare att
föredraga, fig. 9. Yid de förut behandlade kopp-
v,V^
Fig. 9. Graetzkopplacl likriktare.
lingarna bli kondensatorerna ofta av sådana
dimensioner, att anordningen blir för dyrbar.
Graetz-kopp-lingen, alltså tvåväghelvågslikriktare, ger en starkt
pulserande spänning. För en stor mängd
användningsområden räcker denna spänningstyp utmärkt,
särskilt om 3- eller 6-fasiga kopplingar användas. Den
överlagrade vågigheten utgör i detta fall endast ca
10 % av den likriktade spänningen och kan lätt
ytterligare nedsättas medelst
kondensatormotstånds-filter. Aggregatets inre motstånd ökar naturligtvis
samtidigt med vågigheten, varigenom
spänningsregleringen vid varierande belastning försämras.
Litteratur.
En sammanfattande översikt över metoderna att
åstadkomma mycket höga spänningar finnes i "Elektrische
Höchst-spannungen", av A. Bouwers (Julius Springer, 1939), vari
även en hel mängd detaljproblem behandlas. Boken avslutas
med en mycket utförlig litteraturförteckning.
Experimentell bestämning av godheten hos
radio-störskydd som innehålla seriespolar.
Av E. T. GLAS och R. BERGLUND.
I det följande skall en metod beskrivas, enligt
vilken ett störskydds avstörningsförmåga i och för
sig, godhet, kan bestämmas genom spänningsmätning.
När skyddet inkopplas mellan en maskin eller
apparat och en ledning, påverkas avstörningen av dessas
impedanser. Den verkliga avstömingsförmågan
kommer att mer eller mindre avvika från skyddets
uppmätta godhet. I de enklaste fallen skall sambandet
mellan godhet och avstörningsförmåga diskuteras.
Störskyddstyp, som blivit föremål för prov.
I skyddet ingå två likadana spolar, en för varje
bransch. Eventuellt finnes dubbelkondensator.
Dennas mittpunktsuttag anslutes direkt eller över be-
röringsskyddskondensator till störkällans stomme.
Beroende på störkällans inre impedans kopplas
kondensatorn på spolarnas apparat- eller nätsida.
Definition av skyddets godhet.
Skyddets godhet p definieras, utgående från
mätning med en spänningskälla, som ger sinusspänning
över en relativt liten impedans, och en icke
belastande selektiv voltmeter, på följande sätt:
Innehåller skyddet endast seriespolar, avslutas det
exempelvis till höger med ett motstånd av
resistan-sen 150 fi. Förhållandet mellan inspänning till
vänster och utspänning till höger, den senare mätt
över avslutningen, är godheten.
4 april 1942
53
