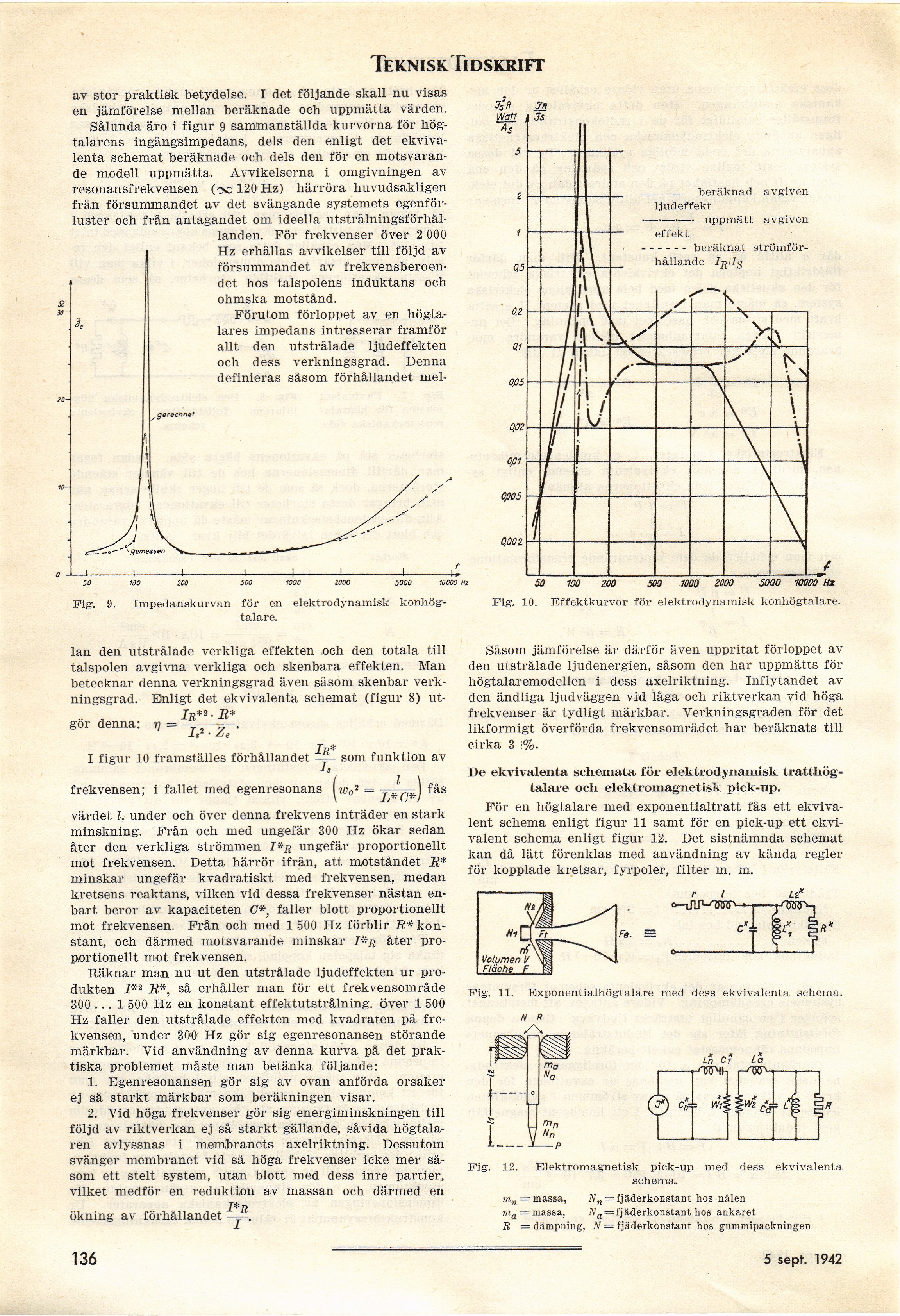

Teknisk Tidskrift

av stor praktisk betydelse. I det följande skall nu visas
en jämförelse mellan beräknade och uppmätta värden.

Sålunda äro i figur 9 sammanställda kurvorna för
högtalarens ingångsimpedans, dels den enligt det
ekvivalenta schemat beräknade och dels den för en
motsvarande modell uppmätta. Avvikelserna i omgivningen av
resonansfrekvensen (ocl20Hz) härröra huvudsakligen
från försummandet av det svängande systemets
egenför-luster och från antagandet om ideella
utstrålningsförhållanden. För frekvenser över 2 000
Hz erhållas avvikelser till följd av
försummandet av
frekvensberoendet hos talspolens induktans och
ohmska motstånd.

Förutom förloppet av en
högtalares impedans intresserar framför
allt den utstrålade ljudeffekten
och dess verkningsgrad. Denna
definieras såsom förhållandet mel-

gërcchnti

beräknad avgiven
ljudeffekt

uppmätt avgiven
effekt

beräknat
strömförhållande

50 100 200 500 1000 ZOOO 5000 10000 Hz

Fig. 9. Impedanskurvan för en elektrodynamisk
konhög-talare.

5000 10003 Hz

Fig. 10. Effektkurvor för elektrodynamisk konhögtalare.

lan den utstrålade verkliga effekten och den totala till
talspolen avgivna verkliga och skenbara effekten. Man
betecknar denna verkningsgrad även såsom skenbar
verkningsgrad. Enligt det ekvivalenta schemat (figur 8) ut-

.. , Ib*2 • i?*

gor denna: r] = •■ .

ls • S->e

In*

I figur 10 framställes förhållandet - som funktion av

Is

frekvensen; i fallet med egenresonans w02 = -,.,,„„) fås

\ Ij C*!

värdet l, under och över denna frekvens inträder en stark
minskning. Från och med ungefär 300 Hz ökar sedan
åter den verkliga strömmen I*r ungefär proportionellt
mot frekvensen. Detta härrör ifrån, att motståndet B*
minskar ungefär kvadratiskt med frekvensen, medan
kretsens reaktans, vilken vid dessa frekvenser nästan
enbart beror av kapaciteten C* faller blott proportionellt
mot frekvensen. Från och med 1 500 Hz förblir R*
konstant, och därmed motsvarande minskar åter
proportionellt mot frekvensen.

Räknar man nu ut den utstrålade ljudeffekten ur
produkten I*2 B*, så erhåller man för ett frekvensområde
300 ... 1 500 Hz en konstant effektutstrålning, över 1 500
Hz faller den utstrålade effekten med kvadraten på
frekvensen, under 300 Hz gör sig egenresonansen störande
märkbar. Vid användning av denna kurva på det
praktiska problemet måste man betänka följande:

1. Egenresonansen gör sig av ovan anförda orsaker
ej så starkt märkbar som beräkningen visar.

2. Yid höga frekvenser gör sig energiminskningen till
följd av riktverkan ej så starkt gällande, såvida
högtalaren avlyssnas i membranets axelriktning. Dessutom
svänger membranet vid så höga frekvenser icke mer
såsom ett stelt system, utan blott med dess inre partier,
vilket medför en reduktion av massan och därmed en

I*R

ökning av förhållandet .

Såsom jämförelse är därför även uppritat förloppet av
den utstrålade ljudenergien, såsom den har uppmätts för
högtalaremodellen i dess axelriktning. Inflytandet av
den ändliga ljudväggen vid låga och riktverkan vid höga
frekvenser är tydligt märkbar. Verkningsgraden för det
likformigt överförda frekvensområdet har beräknats till
cirka 3 :%.

De ekvivalenta schemata för elektrodynamisk
tratthögtalare och elektromagnetisk pick-up.

För en högtalare med exponentialtratt fås ett
ekvivalent schema enligt figur 11 samt för en pick-up ett
ekvivalent schema enligt figur 12. Det sistnämnda schemat
kan då lätt förenklas med användning av kända regler
för kopplade kretsar, fyrpoler, filter m. m.

n r

Fig. 12. Elektromagnetisk pick-up med dess ekvivalenta
schema.

mn = massa, jVn = fjäderkonstant hos nålen

ma = massa, JVa = fjäderkonstant hos ankaret

R = dämpning, N — fjäderkonstant hos gummipackningen

136

5 sept. 1942
