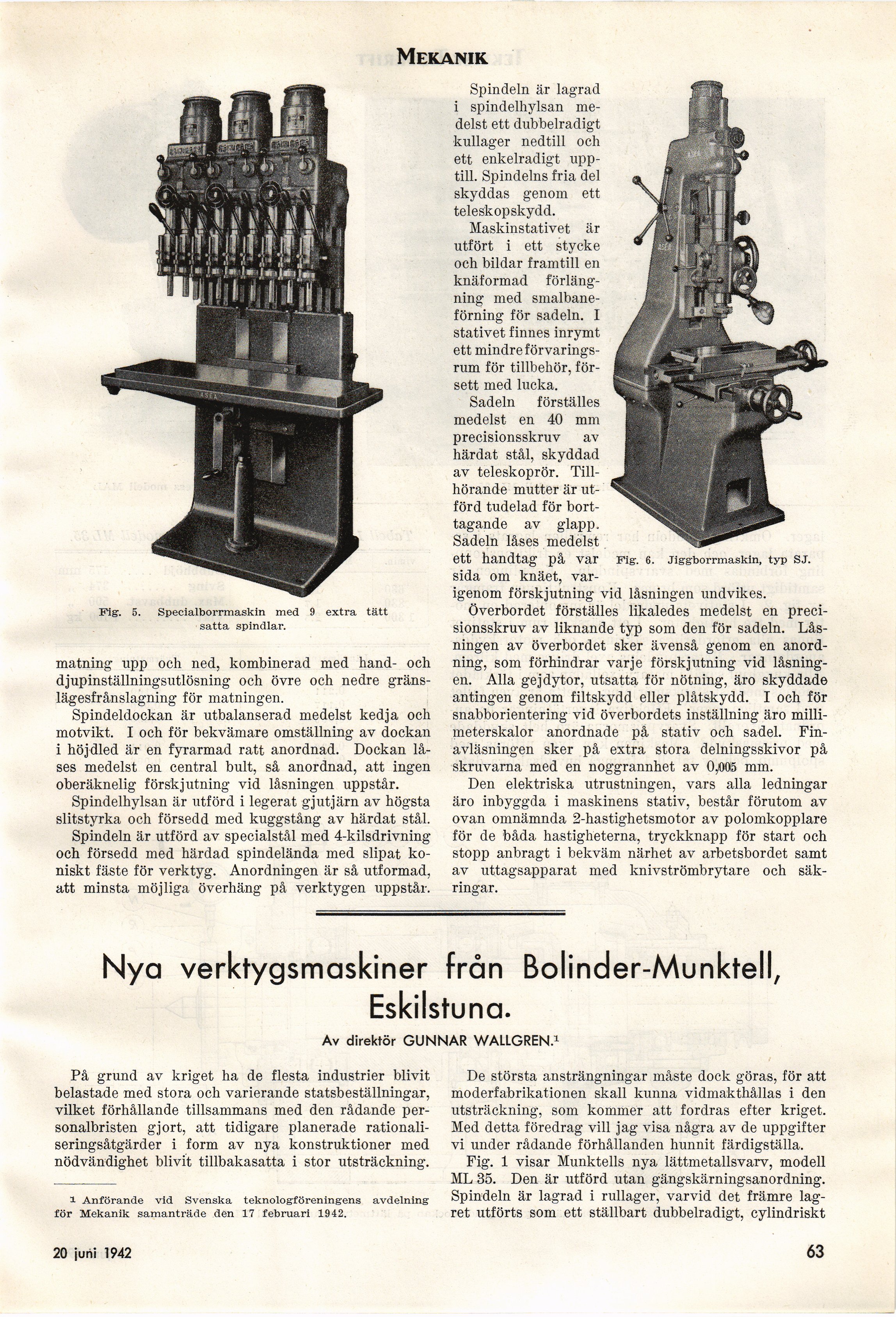

Mekanik
Fig. B. Specialborrmaskin med 9 extra tätt
satta spindlar.
matning upp och ned, kombinerad med hand- och
djupinställningsutlösning och övre och nedre
gräns-lägesfrånslagning för matningen.
Spindeldockan är utbalanserad medelst kedja och
motvikt. I och för bekvämare omställning av dockan
i höjdled är en fyrarmad ratt anordnad. Dockan
låses medelst en central bult, så anordnad, att ingen
oberäknelig förskjutning vid låsningen uppstår.
Spindelhylsan är utförd i legerat gjutjärn av högsta
slitstyrka och försedd med kuggstång av härdat stål.
Spindeln är utförd av specialstål med 4-kilsdrivning
och försedd med härdad spindelända med slipat
koniskt fäste för verktyg. Anordningen är så utformad,
att minsta möjliga överhäng på verktygen uppstår.
Nya verktygsmaskiner från Bolinder-Mun ktell,
Eskilstuna.
Av direktör GUNNAR WALLGREN.1
På grund av kriget ha de flesta industrier blivit
belastade med stora och varierande statsbeställningar,
vilket förhållande tillsammans med den rådande
personalbristen gjort, att tidigare planerade
rationaliseringsåtgärder i form av nya konstruktioner med
nödvändighet blivit tillbakasatta i stor utsträckning.
1 Anförande vid Svenska teknologföreningens avdelning
för Mekanik samanträde den 17 februari 1942.
De största ansträngningar måste dock göras, för att
moderfabrikationen skall kunna vidmakthållas i den
utsträckning, som kommer att fordras efter kriget.
Med detta föredrag vill jag visa några av de uppgifter
vi under rådande förhållanden hunnit färdigställa.
Fig. 1 visar Munktells nya lättmetallsvarv, modell
ML 35. Den är utförd utan gängskärningsanordning.
Spindeln är lagrad i rullager, varvid det främre
lagret utförts som ett ställbart dubbelradigt, cylindriskt
Spindeln är lagrad
i spindelhylsan
medelst ett dubbelradigt
kullager nedtill och
ett enkelradigt
upptill. Spindelns fria del
skyddas genom ett
teleskopskydd.
Maskinstativet är
utfört i ett stycke
och bildar framtill en
knäformad
förlängning med
smalbane-förning för sadeln. I
stativet finnes inrymt
ett mindre
förvaringsrum för tillbehör,
försett med lucka.
Sadeln förställes
medelst en 40 mm
precisionsskruv av
härdat stål, skyddad
av teleskoprör.
Tillhörande mutter är
utförd tudelad för
borttagande av glapp.
Sadeln låses medelst
ett handtag på var
sida om knäet,
varigenom förskjutning vid låsningen undvikes.
Överbordet förställes likaledes medelst en
precisionsskruv av liknande typ som den för sadeln.
Låsningen av överbordet sker ävenså genom en
anordning, som förhindrar varje förskjutning vid
låsningen. Alla gejdytor, utsatta för nötning, äro skyddade
antingen genom filtskydd eller plåtskydd. I och för
snabborientering vid överbordets inställning äro
millimeterskalor anordnade på stativ och sadel.
Fin-avläsningen sker på extra stora delningsskivor på
skruvarna med en noggrannhet av 0,005 mm.
Den elektriska utrustningen, vars alla ledningar
äro inbyggda i maskinens stativ, består förutom av
ovan omnämnda 2-hastighetsmotor av polomkopplare
för de båda hastigheterna, tryckknapp för start och
stopp anbragt i bekväm närhet av arbetsbordet samt
av uttagsapparat med knivströmbrytare och
säkringar.
Fig. 6. Jiggborrmaskin, typ SJ.
20 juni 1942
63
