620
TEKNISK TIDSKRIFT

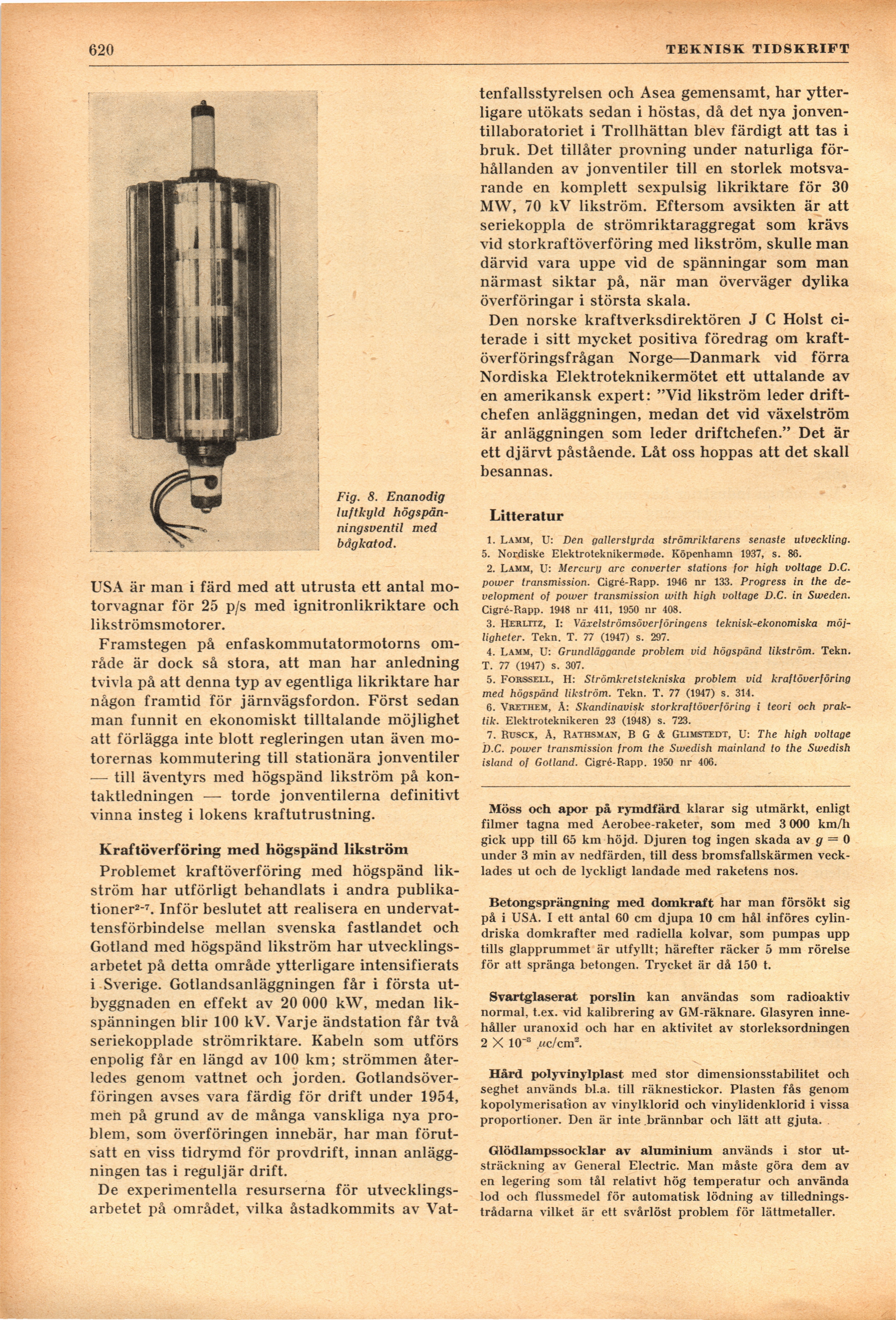

Fig. 8. Enanodig
luftkyld
högspän-ningsventil med
bågkatod.
USA är man i färd med att utrusta ett antal
motorvagnar för 25 p/s med ignitronlikriktare och
likströmsmotorer.
Framstegen på enfaskommutatormotorns
område är dock så stora, att man har anledning
tvivla på att denna typ av egentliga likriktare har
någon framtid för järnvägsfordon. Först sedan
man funnit en ekonomiskt tilltalande möjlighet
att förlägga inte blott regleringen utan även
motorernas kommutering till stationära jonventiler
— till äventyrs med högspänd likström på
kontaktledningen — torde jonventilerna definitivt
vinna insteg i lokens kraftutrustning.
Kraftöverföring med högspänd likström
Problemet kraftöverföring med högspänd
likström har utförligt behandlats i andra
publikationer2"7. Inför beslutet att realisera en
undervat-tensförbindelse mellan svenska fastlandet och
Gotland med högspänd likström har
utvecklingsarbetet på detta område ytterligare intensifierats
i Sverige. Gotlandsanläggningen får i första
utbyggnaden en effekt av 20 000 kW, medan
likspänningen blir 100 kV. Varje ändstation får två
seriekopplade strömriktare. Kabeln som utförs
enpolig får en längd av 100 km; strömmen
återledes genom vattnet och jorden.
Gotlandsöverföringen avses vara färdig för drift under 1954,
men på grund av de många vanskliga nya
problem, som överföringen innebär, har man
förutsatt en viss tidrymd för provdrift, innan
anläggningen tas i reguljär drift.
De experimentella resurserna för
utvecklingsarbetet på området, vilka åstadkommits av Vat-
tenfallsstyrelsen och Asea gemensamt, har
ytterligare utökats sedan i höstas, då det nya
jonven-tillaboratoriet i Trollhättan blev färdigt att tas i
bruk. Det tillåter provning under naturliga
förhållanden av jonventiler till en storlek
motsvarande en komplett sexpulsig likriktare för 30
MW, 70 kV likström. Eftersom avsikten är att
seriekoppla de strömriktaraggregat som krävs
vid storkraftöverföring med likström, skulle man
därvid vara uppe vid de spänningar som man
närmast siktar på, när man överväger dylika
överföringar i största skala.
Den norske kraftverksdirektören J C Holst
citerade i sitt mycket positiva föredrag om
kraftöverföringsfrågan Norge—Danmark vid förra
Nordiska Elektroteknikermötet ett uttalande av
en amerikansk expert: "Vid likström leder
driftchefen anläggningen, medan det vid växelström
är anläggningen som leder driftchefen." Det är
ett djärvt påstående. Låt oss hoppas att det skall
besannas.
Litteratur
1. Lamm, U: Den gallerstyrda strömriktarens senaste utveckling.
5. Nordiske Elektroteknikermøde. Köpenhamn 1937, s. 86.
2. Lamm, U: Mercury arc converter stations for high voltage D.C.
power transmission. Cigré-Rapp. 1946 nr 133. Progress in the
de-velopment of power transmission with high voltage D.C. in Siveden.
Cigré-Rapp. 1948 nr 411, 1950 nr 408.
3. Herlitz, I: Växelströmsöverföringens teknisk-ekonomiska
möjligheter. Tekn. T. 77 (1947) s. 297.
4. Lamm, U: Grundläggande problem vid högspänd likström. Tekn.
T. 77 (1947) s. 307.
5. Forssell, H: Strömkretstekniska problem vid kraftöverföring
med högspänd likström. Tekn. T. 77 (1947) s. 314.
6. Vrethem, A: Skandinavisk storkraftöverföring i teori och
praktik. Elektroteknikeren 23 (1948) s. 723.
7. Rtjsck, à, Rathsman, B G & Glimstedt, U: The high voltage
D.C. power transmission from the Swedish mainland to the Swedish
island of Gotland. Cigré-Rapp. 1950 nr 406.
Möss och apor på rymdfärd klarar sig utmärkt, enligt
filmer tagna med Aerobee-raketer, som med 3 000 km/h
gick upp till 65 km höjd. Djuren tog ingen skada av gr = 0
under 3 min av nedfärden, till dess bromsfallskärmen
vecklades ut och de lyckligt landade med raketens nos.
Betongsprängning med domkraft har man försökt sig
på i USA. I ett antal 60 cm djupa 10 cm hål införes
cylindriska domkrafter med radiella kolvar, som pumpas upp
tills glapprummet är utfyllt; härefter räcker 5 mm rörelse
för att spränga betongen. Trycket är då 150 t.
Svartglaserat porslin kan användas som radioaktiv
normal, t.ex. vid kalibrering av GM-räknare. Glasyren
innehåller uranoxid och har en aktivitet av storleksordningen
2 X 10"8 wc/cm2.
Hård polyvinylplast med stor dimensionsstabilitet och
seghet används bl.a. till räknestickor. Plasten fås genom
kopolymerisation av vinylklorid och vinylidenklorid i vissa
proportioner. Den är inte brännbar och lätt att gjuta. .
Glödlampssocklar av aluminium används i stor ut-
sträckning av General Electric. Man måste göra dem av
en legering som tål relativt hög temperatur och använda
lod och flussmedel för automatisk lödning av
tillednings-trådarna vilket är ett svårlöst problem för lättmetaller.
