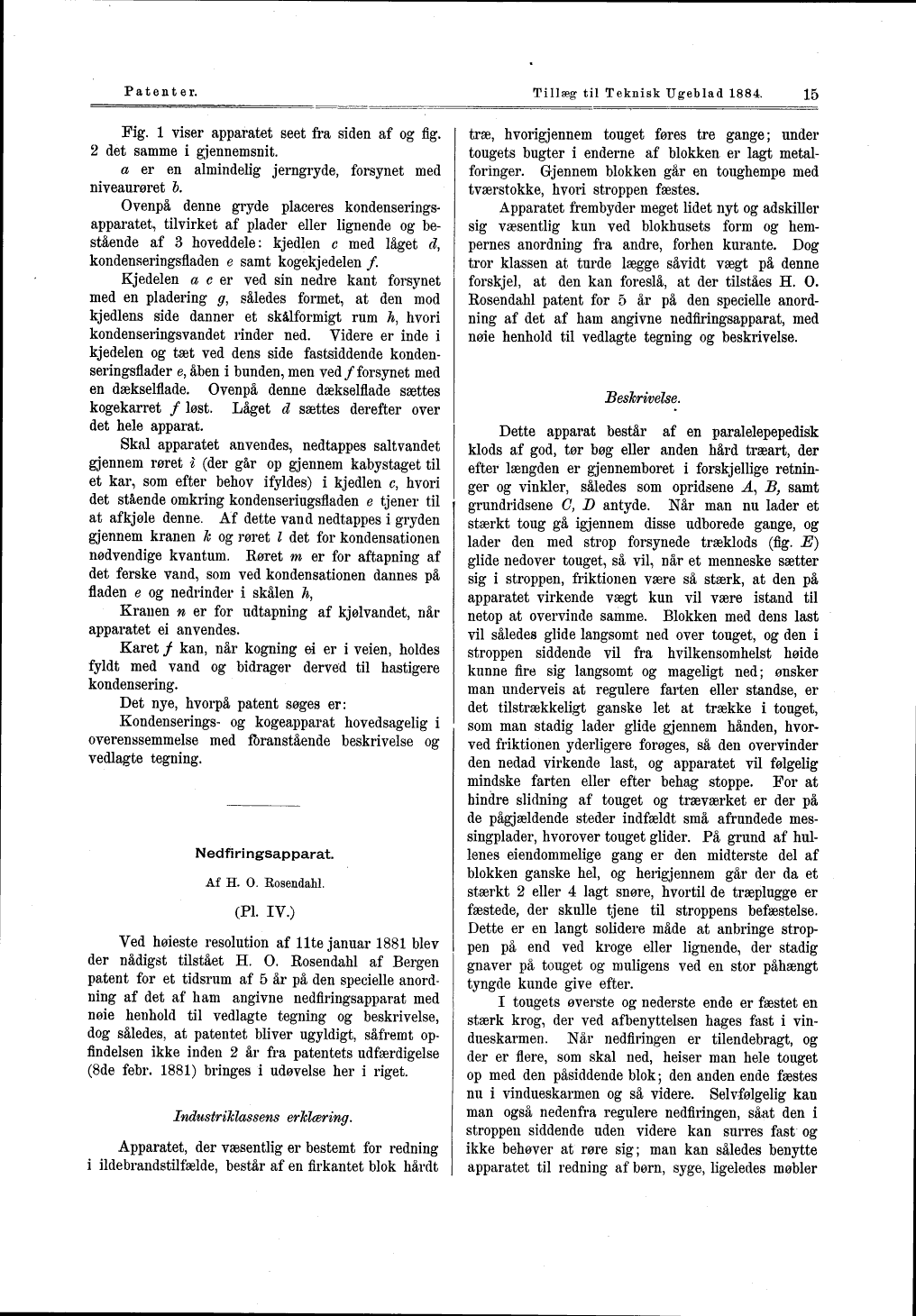

Fig. l viser apparatet seet fra siden af og flg.
2 det samme i gjennemsnit.
a er en almindelig jerngryde, forsynet med
niveaurøret &.
Ovenpå denne gryde placeres
kondenserings-apparatet, tilvirket af plader eller lignende og
bestående af 3 hoveddele: kjedlen c med låget d,
kondenseringsfladen e samt kogekjedelen /.
Kjedelen a c er ved sin nedre kant forsynet
med en pladering g, således formet, at den mod
kjedlens side danner et skålformigt rum h, hvori
kondenseringsvandet rinder ned. Videre er inde i
kjedelen og tæt ved dens side fastsiddende
konden-seringsflader e, åben i bunden, men ved/forsynet med
en dækselflade. Ovenpå denne dækselflade sættes
kogekarret / løst. Låget d sættes derefter over
det hele apparat.
Skal apparatet anvendes, nedtappes saltvandet
gjennem røret l (der går op gjennem kabystaget til
et kar, som efter behov ifyldes) i kjedlen c, hvori
det stående omkring kondenseriugsfladen e tjener til
at afkjøle denne. Af dette vand nedtappes i gryden
gjennem kranen Jc og røret l det for kondensationen
nødvendige kvantum. Køret m er for aftapning af
det ferske vand, som ved kondensationen dannes på
fladen e og nedrinder i skålen h,
Kranen n er for udtapning af kjølvandet, når
apparatet ei anvendes.
Karet / kan, når kogning ei er i veien, holdes
fyldt med vand og bidrager derved til hastigere
kondensering.
Det nye, hvorpå patent søges er:
Kondenserings- og kogeapparat hovedsagelig i
overenssemmelse med foranstående beskrivelse og
vedlagte tegning.
Nedfiringsapparat.
Af H. O. Rosendahl.
(PI. IV.)
Ved høieste resolution af Ilte januar 1881 blev
der nådigst tilstået H. O. Eosendahl af Bergen
patent for et tidsrum af 5 år på den specielle
anordning af det af ham angivne nedfiringsapparat med
nøie henhold til vedlagte tegning og beskrivelse,
dog således, at patentet bliver ugyldigt, såfremt
opfindelsen ikke inden 2 år fra patentets udfærdigelse
(8de febr. 1881) bringes i udøvelse her i riget.
IndustriJclassens erklæring.
Apparatet, der væsentlig er bestemt for redning
i ildebrandstilfælde, består af en firkantet blok hårdt
træ, hvorigjennem touget føres tre gange; under
tougets bugter i enderne af blokken er lagt
metalforinger. Gjennem blokken går en toughempe med
tværstokke, hvori stroppen fæstes.
Apparatet frembyder meget lidet nyt og adskiller
sig væsentlig kun ved blokhusets form og
hem-pernes anordning fra andre, forhen kurante. Dog
tror klassen at turde lægge såvidt vægt på denne
forskjel, at den kan foreslå, at der tilståes H. O.
Rosendahl patent for 5 år på den specielle
anordning af det af ham angivne nedfiringsapparat, med
nøie henhold til vedlagte tegning og beskrivelse.
Beskrivelse.
Dette apparat består af en paralelepepedisk
klods af god, tør bøg eller anden hård træart, der
efter længden er gj en nemboret i forskjellige
retninger og vinkler, således som opridsene A, B, samt
grundridsene C, D antyde. Når man nu lader et
stærkt toug gå igjennem disse udborede gange, og
lader den med strop forsynede træklods (flg. E)
glide nedover touget, så vil, når et menneske sætter
sig i stroppen, friktionen være så stærk, at den på
apparatet virkende vægt kun vil være istand til
netop at overvinde samme. Blokken med dens last
vil således glide langsomt ned over touget, og den i
stroppen siddende vil fra hvilkensomhelst høide
kunne fire sig langsomt og mageligt ned; ønsker
man underveis at regulere farten eller standse, er
det tilstrækkeligt ganske let at trække i touget,
som man stadig lader glide gjennem hånden,
hvorved friktionen yderligere forøges, så den overvinder
den nedad virkende last, og apparatet vil følgelig
mindske farten eller efter behag stoppe. For at
hindre slidning af touget og træværket er der på
de pågjældende steder indfældt små afrundede
messingplader, hvorover touget glider. På grund af
hullenes eiendommelige gang er den midterste del af
blokken ganske hel, og herigjennem går der da et
stærkt 2 eller 4 lagt snøre, hvortil de træplugge er
fæstede, der skulle tjene til stroppens befæstelse.
Dette er en langt solidere måde at anbringe
stroppen på end ved kroge eller lignende, der stadig
gnaver på touget og muligens ved en stor påhængt
tyngde kunde give efter.
I tougets øverste og nederste ende er fæstet en
stærk krog, der ved afbenyttelsen hages fast i
vindueskarmen. Når nedfiringen er tilendebragt, og
der er flere, som skal ned, heiser man hele touget
op med den påsiddende blok; den anden ende fæstes
nu i vindueskarmen og så videre. Selvfølgelig kan
man også nedenfra regulere nedfiringen, såat den i
stroppen siddende uden videre kan surres fast og
ikke behøver at røre sig; man kan således benytte
apparatet til redning af børn, syge, ligeledes møbler
